Ultrasonic Level Transmitter ทำงานอย่างไร ? เครื่องส่งสัญญาณระดับอัลตราโซนิก คือ อุปกรณ์ที่มีความซับซ้อนและใช้งานได้กว้างขวางในอุตสาหกรรม เพื่อวัดระดับของเหลวหรือของแข็งภายในภาชนะ มันทำงานบนหลักการของเทคโนโลยีอัลตราโซนิก โดยใช้คลื่นเสียงความถี่สูงที่ไม่สามารถได้ยินได้ด้วยหูมนุษย์เพื่อสร้างการวัดที่แม่นยำโดยไม่ต้องสัมผัสกับสารที่วัด ซึ่งเป็นวิธีที่เหมาะสำหรับการตรวจสอบและควบคุมกระบวนการในอุตสาหกรรมต่างๆ

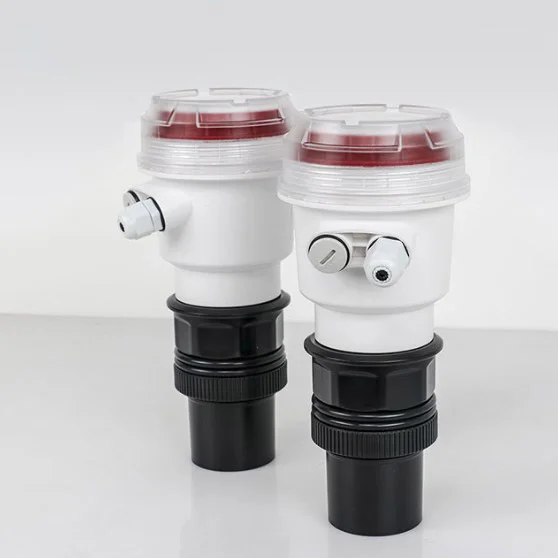

เครื่องวัดระดับของเหลวแบบอัลตร้าโซนิค คืออะไร

เครื่องส่งสัญญาณเครื่องวัดระดับอัลตราโซนิกเป็นอุปกรณ์ที่ใช้ในการวัดความสูงของระดับของเหลวในภาชนะบรรจุของเหลวหรือของแข็ง วัดระดับของเหลวโดยใช้เทคโนโลยีอัลตราโซนิกแล้วแปลงการวัดเหล่านี้เป็นสัญญาณมาตรฐานเพื่อตรวจสอบควบคุมหรือแสดงข้อมูลระดับ

Ultrasonic Level Transmitter ทำงานอย่างไร

การใช้ความเร็วในการแพร่กระจายของคลื่นอัลตราโซนิกเพื่อคำนวณความสูงของระดับของเหลวทำได้โดยการส่งและรับสัญญาณอัลตราโซนิกที่สะท้อนกลับมา อุปกรณ์วัดระดับของเหลวทั่วไปประกอบด้วยทรานสดิวเซอร์อัลตราโซนิกและชุดส่งสัญญาณอิเล็กทรอนิกส์ ทรานสดิวเซอร์จะติดตั้งอยู่ด้านบนของถัง ขณะที่หน่วยส่งสัญญาณจะใช้ในการประมวลผลข้อมูลอัลตราโซนิกที่ทรานสดิวเซอร์รวบรวมและแปลงข้อมูลเป็นสัญญาณกระแสมาตรฐาน (เช่น 4-20 mA) หรือโปรโตคอลการสื่อสารอื่นๆ เพื่อเชื่อมต่อกับระบบตรวจสอบหรือระบบควบคุม

การใช้งานเครื่องส่งสัญญาณระดับอัลตราโซนิก

  • อุตสาหกรรมเคมี
  • อุตสาหกรรมน้ำมันและก๊าซ
  • การผลิตอาหารและเครื่องดื่ม
  • การบําบัดน้ําเสียและน้ำเสีย
  • อุตสาหกรรมยา
  • การตรวจสอบด้านสิ่งแวดล้อม

ประเภทของเครื่องส่งสัญญาณระดับอัลตราโซนิก

  1. เครื่องส่งสัญญาณระดับอัลตราโซนิกสำหรับถัง: ติดตั้งบนผนังด้านข้างของถังเหลว ระดับของเหลวจะถูกกำหนดโดยการวัดระยะห่างจากเซ็นเซอร์ไปยังพื้นผิวของเหลว ใช้สำหรับตรวจสอบระดับของเหลวในถังหรือรางน้ำ
  2. เครื่องส่งสัญญาณระดับอัลตราโซนิกแบบจุ่ม: เซ็นเซอร์จะจุ่มอยู่ในเหลวและวัดระยะห่างจากพื้นผิวของเหลวไปยังเซ็นเซอร์ ใช้สำหรับตรวจสอบระดับของเหลว
  3. เครื่องส่งสัญญาณระดับอัลตราโซนิกแบบพัลซ์: ใช้คลื่นอัลตราโซนิกแบบพัลซ์เพื่อวัดระยะห่างจากพื้นผิวของเหลวด้วยความแม่นยำและความเสถียรสูง ใช้สำหรับงานที่ต้องการความแม่นยำสูง
  4. เครื่องส่งสัญญาณระดับอัลตราโซนิกดิจิตอล: ให้สัญญาณเอาต์พุตแบบดิจิตอลที่สามารถป้องกันการรบกวนได้ดีและมีความสามารถในการประมวลผลสัญญาณที่สูง ใช้สำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความซับซ้อน

เครื่องมือวิเคราะห์ วัด ตรวจสอบ และควบคุม

Ultrasonic Level Transmitter EAX series

เครื่องมือวิเคราะห์ วัด ตรวจสอบ และควบคุม

Ultrasonic level transmitter MP-C series

เครื่องมือวิเคราะห์ วัด ตรวจสอบ และควบคุม

Ultrasonic Flowmeter Clamp-On EPU series

เครื่องมือวิเคราะห์ วัด ตรวจสอบ และควบคุม

Ultrasonic level transmitter ULS-B series

ความแตกต่างระหว่างเครื่องส่งสัญญาณและเซนเซอร์

เซ็นเซอร์ระดับอัลตราโซนิกโดยทั่วไปประกอบด้วยสององค์ประกอบหลัก: เซ็นเซอร์ระดับอัลตราโซนิกและเครื่องส่งสัญญาณ แม้ว่าโดยปกติจะใช้ร่วมกัน แต่ก็มีหน้าที่และบทบาทที่แตกต่างกัน:

Features เซน เซอร์ Transmitter
ฟังก์ชัน วัดความสูงของระดับของเหลวและส่งสัญญาณไฟฟ้าหรือข้อมูลที่เกี่ยวข้อง การวัดระดับของเหลวการแปลงเป็นสัญญาณมาตรฐานและการส่งสัญญาณไปยังระบบตรวจสอบ
สัญญาณเอาท์พุต สัญญาณดิจิตอลหรือสัญญาณอนาล็อกเชื่อมต่อโดยตรงกับระบบควบคุม สัญญาณมาตรฐาน (เช่น 4-20 mA) หรือสัญญาณดิจิตอลสําหรับการตรวจสอบและควบคุม
สาขาการสมัคร การตรวจสอบและการวัดระดับของเหลวหรือของแข็งแบบเรียลไทม์ การรวมเข้ากับระบบอัตโนมัติสําหรับการตรวจสอบและควบคุมระดับ
การติดตั้งและการเชื่อมต่อ เชื่อมต่อโดยตรงกับอุปกรณ์ตรวจสอบหรือระบบควบคุม มักต้องการเครื่องส่งสัญญาณเพิ่มเติมเพื่อเชื่อมต่อกับระบบตรวจสอบ
โปรโตคอลการสื่อสาร อาจใช้โปรโตคอล fieldbus หรือโปรโตคอลการสื่อสารที่เป็นกรรมสิทธิ์ โปรโตคอลการสื่อสารมาตรฐาน เช่น HART, Modbus เป็นต้น
ส่วนเสริมการทํางาน มักจะเรียบง่ายและเน้นที่ฟังก์ชันการวัด อาจมีคุณสมบัติเพิ่มเติม เช่น การปรับเทียบอัตโนมัติ การตรวจสอบระยะไกล ฯลฯ
ความสลับซับซ้อน โดยทั่วไปแล้วจะง่ายกว่า เหมาะสําหรับงานวัดระดับแบบสแตนด์อโลน ซับซ้อนมากขึ้นเหมาะสําหรับการรวมเข้ากับระบบควบคุมที่ซับซ้อน

วิธีการใช้เครื่องส่งสัญญาณระดับอัลตราโซนิก

  • การติดตั้งเซ็นเซอร์อัลตราโซนิก: ควรติดตั้งเซ็นเซอร์อัลตราโซนิกบนภาชนะที่บรรจุเหลวหรือของแข็งโดยไม่มีสิ่งกีดขวาง, การสั่นสะเทือน, หรือปัจจัยอื่นที่อาจกระทบต่อการวัดผล ตรวจสอบว่าตำแหน่งของทรานสดิวเซอร์สามารถเข้าถึงได้ง่ายสำหรับการส่งและรับสัญญาณอัลตราโซนิกโดยไม่มีการปิดกั้น
  • การเชื่อมต่อแหล่งจ่ายไฟ: ให้เชื่อมต่อเครื่องส่งสัญญาณระดับอัลตราโซนิกกับแหล่งจ่ายไฟ เครื่องส่งสัญญาณระดับอัลตราโซนิกมักใช้แหล่งจ่ายไฟ DC, ดังนั้นควรตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าเป็นไปตามที่กำหนด
  • การเชื่อมต่อสัญญาณ: โดยทั่วไปจะทําผ่านสัญญาณกระแส 4-20mA หรือโปรโตคอลการสื่อสารทางอุตสาหกรรมมาตรฐานอื่นๆ
  • การตั้งค่าพารามิเตอร์การทํางาน: ตั้งค่าพารามิเตอร์การทํางานของเครื่องส่งสัญญาณระดับอัลตราโซนิกตามข้อกําหนดการใช้งานเฉพาะ
  • หลีกเลี่ยงการรบกวน: พิจารณาและหลีกเลี่ยงปัจจัยที่อาจรบกวนผลการวัด เช่น ลมแรง การสั่นสะเทือนที่รุนแรง การเปลี่ยนแปลงของอุณหภูมิ ฯลฯ
  • การทดสอบและการสอบเทียบ: ทดสอบและสอบเทียบก่อนดําเนินการอย่างเป็นทางการ ตรวจสอบประสิทธิภาพและความแม่นยําของเครื่องส่งสัญญาณระดับอัลตราโซนิกโดยการจําลองหรือการเปลี่ยนแปลงระดับจริง
  • การตรวจสอบและบํารุงรักษา: ตรวจสอบประสิทธิภาพของเครื่องส่งสัญญาณระดับอัลตราโซนิกเป็นประจําเพื่อให้แน่ใจว่ามีเสถียรภาพและเชื่อถือได้ หากพบความผิดปกติ อาจต้องปรับเทียบใหม่หรือยกเครื่องใหม่
  • ข้อควรระวังความปลอดภัย: ปฏิบัติตามกฎระเบียบและคําแนะนําด้านความปลอดภัยเพื่อให้แน่ใจว่าใช้เครื่องส่งสัญญาณระดับอัลตราโซนิกอย่างปลอดภัย ตัวอย่างเช่นหลีกเลี่ยงการสัมผัสกับรังสีอัลตราโซนิกโดยตรง

ข้อดีของเครื่องส่งสัญญาณ

  • การวัดแบบไม่สัมผัส
  • ความสามารถในการใช้งานที่หลากหลาย
  • ความแม่นยำสูง ความมั่นคงที่เชื่อถือได้
  • ไม่ได้รับผลกระทบจากสื่อที่วัด

ข้อจํากัดของเครื่องส่งสัญญาณ

  • อุณหภูมิและความชื้นที่สูงอาจมีผลกระทบต่อประสิทธิภาพของเครื่องส่งสัญญาณอัลตราโซนิก สภาวะที่มีอุณหภูมิสูงสามารถลดประสิทธิภาพของอุปกรณ์นี้ได้
  • ฟองอากาศและผลกระทบของโฟม: ฟองในของเหลวหรือโฟมสามารถมีผลต่อการกระจายของคลื่นอัลตราซาวนด์ ซึ่งอาจส่งผลกระทบต่อความแม่นยำของการวัดได้
  • ไม่สามารถใช้ได้กับการวัดก๊าซ: เครื่องส่งสัญญาณระดับอัลตราโซนิกส่วนใหญ่จะใช้สําหรับการวัดของเหลวไม่ใช่สําหรับการวัดก๊าซ
  • ข้อจํากัดของของเหลวระเหยง่าย: สําหรับการใช้งานของเหลวระเหยง่าย อาจต้องพิจารณาผลกระทบของสารระเหยที่มีต่อประสิทธิภาพของเซ็นเซอร์
  • ข้อกําหนดการวางตําแหน่ง: ต้องพิจารณาตําแหน่งการติดตั้งเซ็นเซอร์อัลตราโซนิกเพื่อหลีกเลี่ยงสิ่งกีดขวางเพื่อให้แน่ใจว่าเซ็นเซอร์ทํางานอย่างถูกต้อง

สรุป

เครื่องส่งสัญญาณระดับอัลตราโซนิกมีความสำคัญอย่างยิ่งในระบบอัตโนมัติของอุตสาหกรรม ด้วยความเชื่อถือได้และความแม่นยำที่สูง การพัฒนาเทคโนโลยีอย่างต่อเนื่องได้ช่วยให้หลักการทำงานและประสิทธิภาพของเครื่องส่งสัญญาณเหล่านี้ดียิ่งขึ้น ซึ่งทำให้สามารถตรวจสอบและควบคุมระดับได้อย่างน่าเชื่อถือสำหรับอุตสาหกรรมหลากหลายประเภท

อ้างอิง: FLU-TECH, ACCURA
