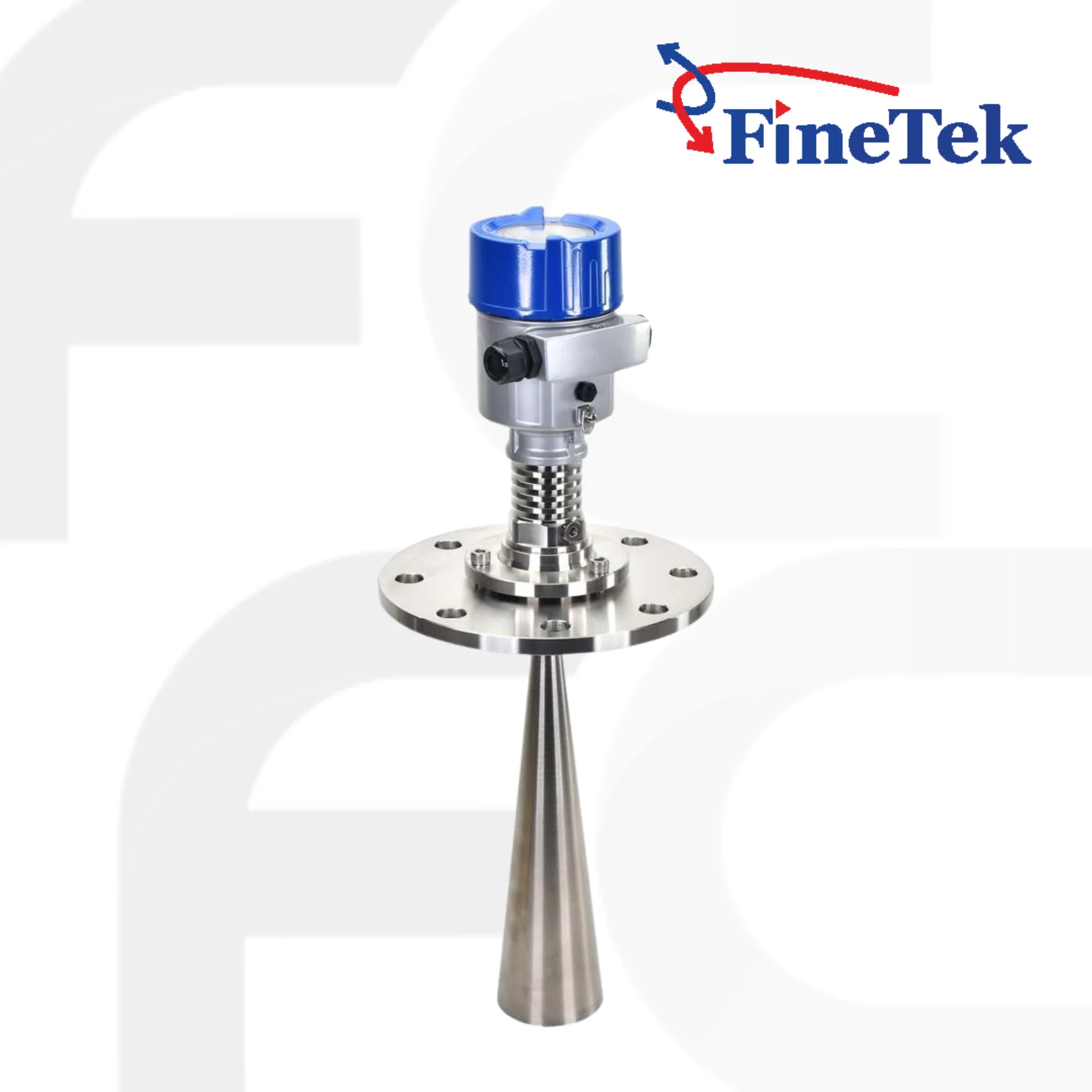

JFR484 Radar Wave Level Gauge
เครื่องส่งสัญญาณระดับเรดาร์ FMCW เครื่องวัดระดับคลื่นเรดาร์ JFR4 เป็นเครื่องมือวัดระดับของเหลวอัจฉริยะแบบไม่สัมผัสที่ใช้ความถี่สูง 80GHz เสาอากาศได้รับการปรับปรุงเพิ่มเติมเพื่อการประมวลผลที่เหมาะสมที่สุด ไมโครโปรเซสเซอร์ใหม่ที่รวดเร็วสามารถทําการวิเคราะห์และประมวลผลสัญญาณในอัตราที่เร็วขึ้น ให้สัญญาณดิจิตอล RS-485 และปล่อยสัญญาณอะนาล็อก 4 ~ 20mA ซึ่งสามารถเชื่อมต่อกับแอปพลิเคชันส่วนขยายส่วนหลังได้อย่างง่ายดาย ผลิตภัณฑ์นี้กันฝุ่นและกันน้ำเหมาะสําหรับสภาพแวดล้อมกลางแจ้งหรืออุตสาหกรรมและสามารถใช้สําหรับการวัดระดับของเหลวในอุตสาหกรรมในถังและถังและการใช้งานด้านสิ่งแวดล้อมอื่นๆ
ให้สัญญาณดิจิทัล RS-485 และส่งสัญญาณแอนะล็อก 4~20mA ซึ่งสามารถเชื่อมต่อกับแอพพลิเคชั่นส่วนขยายแบ็คเอนด์ได้อย่างง่ายดาย
ผลิตภัณฑ์นี้ป้องกันฝุ่นและกันน้ำ เหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือในอุตสาหกรรม และสามารถใช้สำหรับการวัดถังและถังในอุตสาหกรรม และการวัดของแข็งอื่นๆ ในการใช้งานทางอุตสาหกรรมและสิ่งแวดล้อม
DOWNLOAD DATA SHEET
jfr484 seriesSCOPE OF APPLICATION
ใช้ในการตรวจสอบระดับวัสดุและวัดถังและแท็งก์ในอุตสาหกรรม อาหาร โรงงานซีเมนต์ และภาคส่วนอื่นๆ
- การวัดระดับวัสดุ แป้ง ผงซีเมนต์ ฯลฯ
SPECIFICATIONS
| Medium | Solids |
| Measurement range | 35m/85m |
| Frequency | 80GHz |
| Antenna type | High gain speaker (76D) |
| Power supply | 24VDC |
| Power consumption | Two-wires/four-wires: Max.0.54W |
| Resolution | 1.6 uA |
| Blind spot | 0.4m/0.5m |
| Accuracy | ±1mm |
| Analog output | 4-20mA |
| Digital communication | RS485 |
| Beam angle | 4˚ |
| Operating temp. range | -40~120˚C |
| Antenna material | Ø 76mm SUS304/SUS316L |
| Operating pressure | 0~40bar |
| Fault output | 20.5mA ; 22mA ; 3.9mA |
| Damping time | 0~100s adjustable |
| Cover window | PC |
| Cover seal material | Fluorine rubber |
| Cover material | Aluminum shell/IP67 (two-wire type) Double-cavity aluminum /IP67 (four-wire type) |
| Cable inlet | M20*1.5(cable outer diameter:6~9mm) Blind plug 20*1.5 |
| Weight | 2 kg (Depends on the process connection) |
| Shock resistance | Mechanical vibration 10m/s2 |

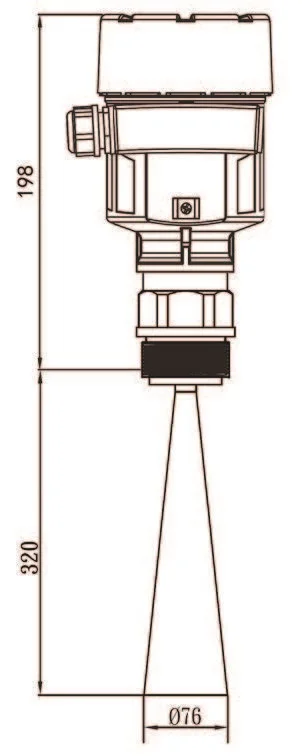

DIMENSIONS (unit: mm)
