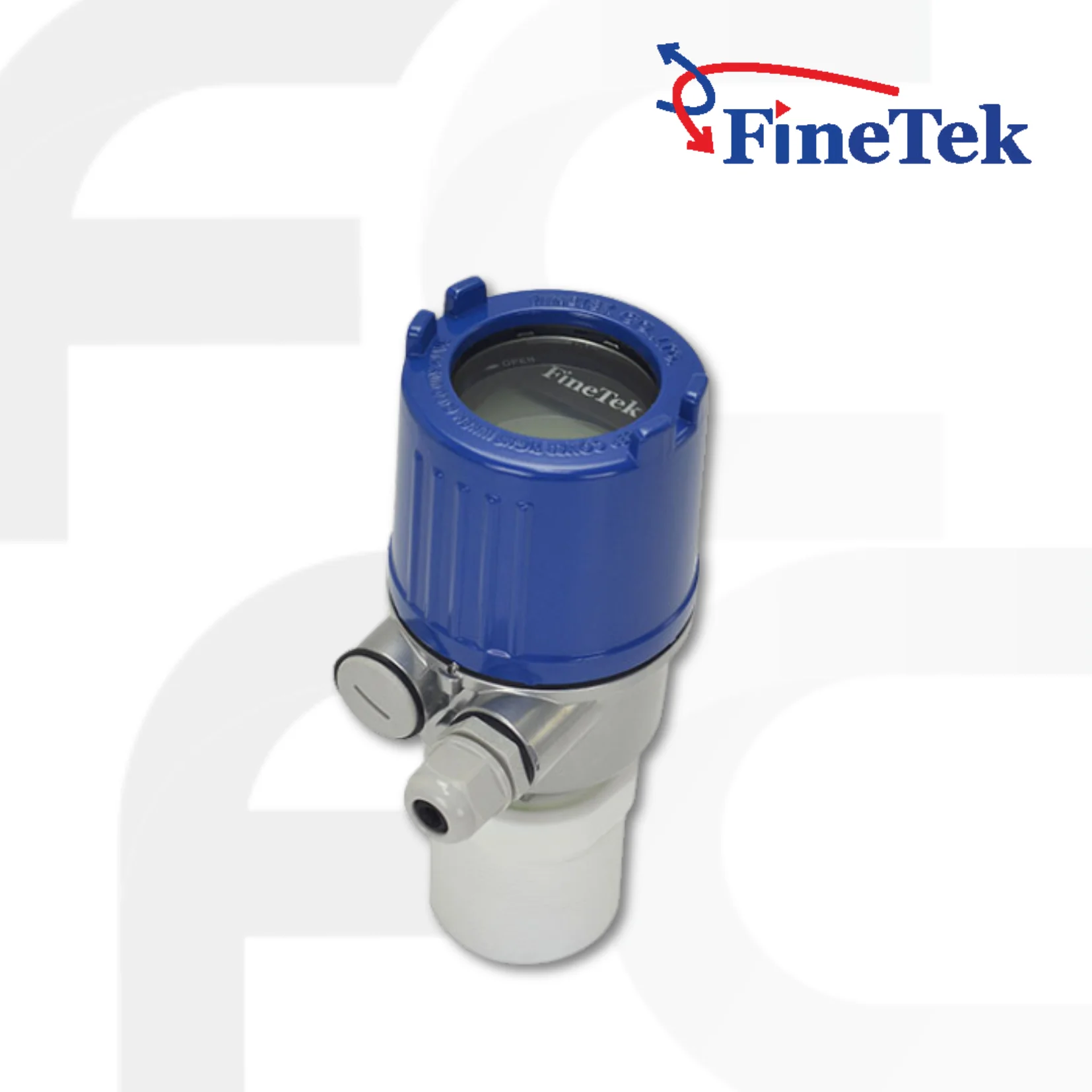

Radar Level Transmitter JFR3 series

เครื่องส่งสัญญาณระดับเรดาร์ JFR3 FMCW เป็นอุปกรณ์ตรวจวัดแบบไม่สัมผัส เหมาะสำหรับการวัดระดับของเหลวในถังส่วนใหญ่ ติดตั้งง่าย สะดวกในการบำรุงรักษา และสามารถใช้ในงานที่มีฤทธิ์กัดกร่อนได้ ด้วยความแม่นยำและความเสถียรสูง จึงมีการใช้กันอย่างแพร่หลายในการตรวจจับระดับของเหลวและการควบคุมกระบวนการในสาขาอุตสาหกรรม

Features

ติดตั้งง่าย
การวัดแบบไม่สัมผัส
การตั้งค่าจากระยะไกล
การใช้งานแอปพลิเคชันที่หลากหลาย

Line: @factocomps Tel: 086-369-5872

รหัสสินค้า: JFR3 หมวดหมู่: เครื่องมือวิเคราะห์ วัด ตรวจสอบ และควบคุม ป้ายกำกับ: FineTek, flow meter, Radar level transmitter

คำอธิบาย
ข้อมูลเพิ่มเติม

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ FineTek FMCW Radar Level Transmitter JFR3 series

Radar Level Transmitter JFR3 series ใช้วิธีการสแกนความถี่สูง (ระดับ GHz) คลื่นแม่เหล็กไฟฟ้าจะถูกส่งจากเสาอากาศไปยังเป้าหมายที่จะวัด จากนั้นสะท้อนไปยังเครื่องรับเมื่อเวลาผ่านไป ในช่วงเวลานี้ ความแตกต่างความถี่จะปรากฏขึ้น ซึ่งสามารถคำนวณเพิ่มเติมเพื่อให้ได้ระยะห่างจากปลายส่งสัญญาณไปยังวัตถุที่วัดได้ เรดาร์ FineTek FMCW ใช้การสแกนความถี่ K Band โดยมีแบนด์วิดท์การวัดประมาณ 1 GHz ความแตกต่างของความถี่ได้รับการประมวลผลโดย Fast Fourier Transformation (FFT) ซึ่งสามารถแยกแยะสัญญาณหลักจากเสียงรบกวนเบื้องหลังหรือเสียงสะท้อนได้อย่างแม่นยำ การใช้วงจร Phase-Lock Loop (PLL) จะทำให้ได้การวัดที่มีความแม่นยำสูงและเชื่อถือได้

DOWNLOAD DATA SHEET

jfr3 series

Specification

Model	2-Wire / 4-Wire
Medium	Liquid
Min. Dielectric constant	≧ 2
Measuring range	10M(JFR301) / 12 300)/15M(JFR361)
Accuracy	< 2.5m, ± 5mm > 2.5m, ± 0.2% F.S
Repeatability	±3 mm
Ambient temperature	-40~+75 °C
Process temperature	-40~+80 °C
Operating pressure	-1~+10 bar
Power supply	20~36Vdc(2-wire) / 8~36Vdc(4-wire)
Analog output	Loop power 4~20mA (2-wire) 4~20mA Source(4-wire)
Digital communication	N/A(2-wire) / RS-485(4-wire)
Local display	Five-digit Backlight LCM
Housing material	Aluminum Alloy Ip67
Frequency	26 GHz
Antenna material	PTFE(JFR300)/POM(JFR301) Aluminum alloy (JFR361)
Beam angle	12°(JFR300)/ 16°(JFR301)/ 8°(JFR361)
Blind distance	350mm underneath the benchmark 200mm underneath the benchmark

Model Number	Order Code
JFR300	JFR30000-C121AAB20300 BA
JFR301	JFR30100-C217AAB20300 BA
JFR361	JFR3G100-C3MHAAB20300 BA

Dimensions (Unit: mm)

Standard type-JFR300

Hydrographical type-JFR301

Hydrographical type-JFR361

Support MQTT Cloud & Sensor Things API

JFR3 ผสานรวม Gateway (4G / NB-IoT) เพื่อการเชื่อมต่ออินเทอร์เน็ต ข้อมูลการวัดระดับสามารถถูกอัปโหลดสู่คลาวด์ผ่าน MQTT ผู้ใช้งานสามารถเข้าถึงและวิเคราะห์ข้อมูลได้บนแพลตฟอร์มคลาวด์ Sensor Things API ซึ่งเป็นมาตรฐานของ Open Geospatial Consortium (OGC) ที่มอบเฟรมเวิร์กที่เปิดกว้างและเป็นมาตรฐานเดียวกัน ซึ่งกำหนดความหมายของข้อมูล IoT สำหรับแอปพลิเคชัน
