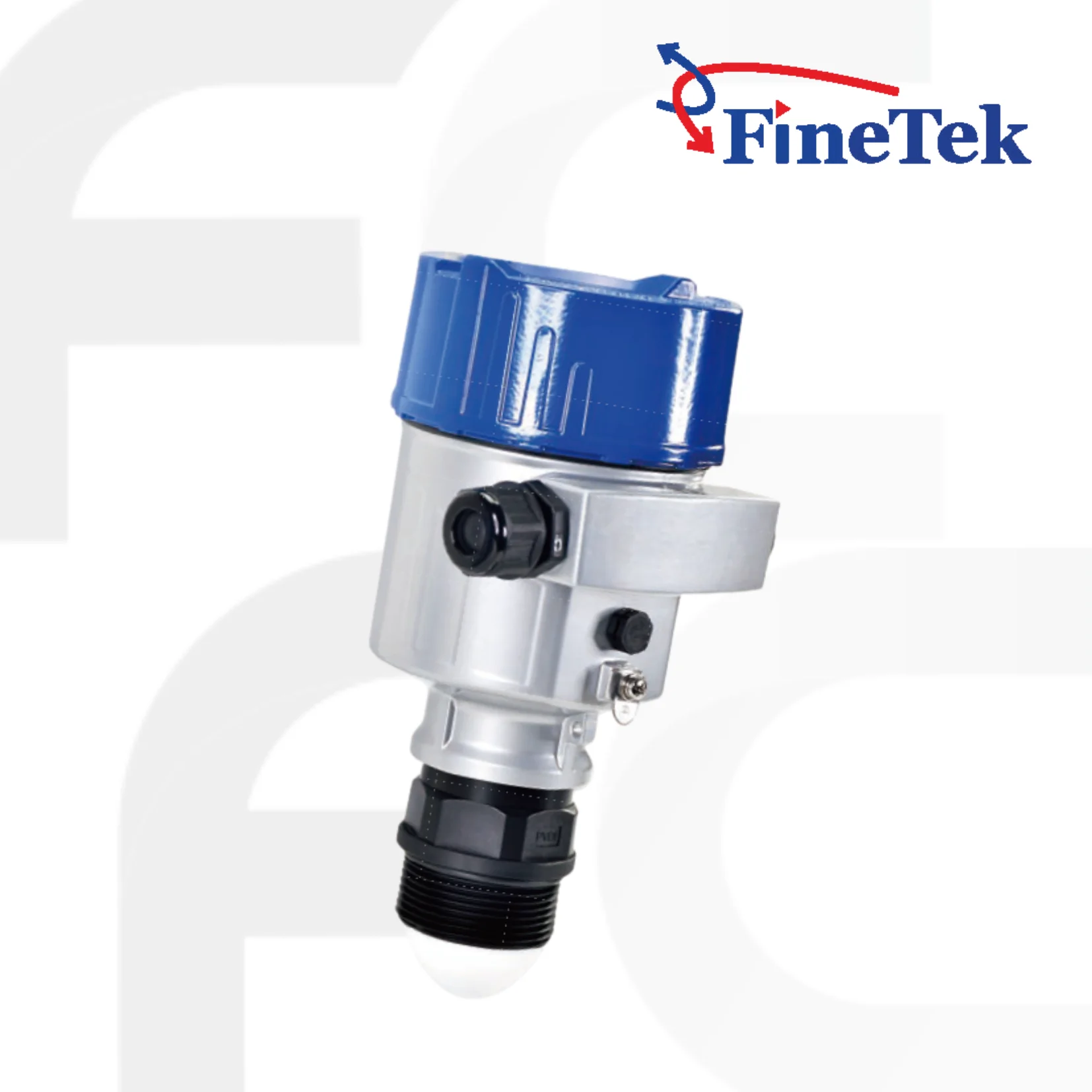

JFR485 FMCW Radar Wave Level Gauge

Features

  • การวัดแบบไม่สัมผัส ไม่สึกหรอ และไม่มีมลพิษ
  • เสาอากาศขนาดเล็ก ติดตั้งง่าย
  • จุดบอดในการวัดมีขนาดเล็ก จึงมีประสิทธิภาพอย่างยิ่งในการวัดถังเก็บขนาดเล็ก
  • มุมลำแสงมีขนาดเล็ก พลังงานจะรวมศูนย์ และความสามารถในการสะท้อนจะเพิ่มขึ้น ทำให้หลีกเลี่ยงวัตถุที่รบกวนได้
  • ไม่ได้รับผลกระทบจากการกัดกร่อน โฟม และความหนืดไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของไอน้ำ อุณหภูมิ และความดันในบรรยากาศ
  • อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวน
  • ความถี่ 80GHz เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดของเหลวที่มีค่าคงที่ไดอิเล็กทริกต่ำ และเหมาะสำหรับการวัดสภาพการทำงานของวัสดุที่มีค่าคงที่ไดอิเล็กทริก ≥ 1.8 ของของเหลวที่ทดสอบ

JFR485 FMCW Radar Wave Level Gauge

เครื่องส่งสัญญาณระดับเรดาร์ FMCW เครื่องวัดระดับคลื่นเรดาร์ JFR4 เป็นเครื่องมือวัดระดับของเหลวอัจฉริยะแบบไม่สัมผัสที่ใช้ความถี่สูง 80GHz เสาอากาศได้รับการปรับปรุงเพิ่มเติมเพื่อการประมวลผลที่เหมาะสมที่สุด ไมโครโปรเซสเซอร์ใหม่ที่รวดเร็วสามารถทําการวิเคราะห์และประมวลผลสัญญาณในอัตราที่เร็วขึ้น ให้สัญญาณดิจิตอล RS-485 และปล่อยสัญญาณอะนาล็อก 4 ~ 20mA ซึ่งสามารถเชื่อมต่อกับแอปพลิเคชันส่วนขยายส่วนหลังได้อย่างง่ายดาย ผลิตภัณฑ์นี้กันฝุ่นและกันน้ำเหมาะสําหรับสภาพแวดล้อมกลางแจ้งหรืออุตสาหกรรมและสามารถใช้สําหรับการวัดระดับของเหลวในอุตสาหกรรมในถังและถังและการใช้งานด้านสิ่งแวดล้อมอื่นๆ

ให้สัญญาณดิจิทัล RS-485 และส่งสัญญาณแอนะล็อก 4~20mA ซึ่งสามารถเชื่อมต่อกับแอพพลิเคชั่นส่วนขยายแบ็คเอนด์ได้อย่างง่ายดาย

ผลิตภัณฑ์นี้ป้องกันฝุ่นและกันน้ำ เหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือในอุตสาหกรรม และสามารถใช้สำหรับการวัดระดับของเหลวในถังและถังในอุตสาหกรรม และการใช้งานด้านสิ่งแวดล้อมอื่นๆ

DOWNLOAD DATA SHEET

jfr485 series

SCOPE OF APPLICATION

ใช้ในการวัดต่างๆ เช่น การตรวจสอบระดับของเหลวและการควบคุมถังและแท็งก์ในอุตสาหกรรม ปิโตรเคมี อนุรักษ์น้ำ และพลังงานน้ำ

  • อุปกรณ์บำบัดน้ำหรือน้ำเสีย เช่น ที่ใช้ในถัง ถังเก็บน้ำ บ่อน้ำ ฯลฯ
  • วัตถุดิบเหลว เช่น น้ำมันพืช ซอส น้ำมันหนัก เครื่องดื่ม ฯลฯ

SPECIFICATIONS

Medium Liquids
Measurement range 35m
Frequency 80GHz
Power supply 24VDC
Power consumption Max.0.54W
Blind distance 0.05m
Resolution 1.6 uA
Accuracy ±2mm
Analog output 4-20mA
Beam angle
Operating temp. range -40~120℃
Antenna material Ø 45mm,PVDF
Operating pressure 0~3 bar
Connection G1-1/2”A
Fault output 20.5mA ; 22mA ; 3.9mA
Damping time 0~100s adjustable
Cover window PC
Cover seal material Fluorine rubber
Cover material Aluminum /IP67
Cable inlet M20*1.5
(cable outer diameter: 6~9mm)
Blind plug 20*1.5
Weight 700g
Shock resistance Mechanical vibration 10m/s2

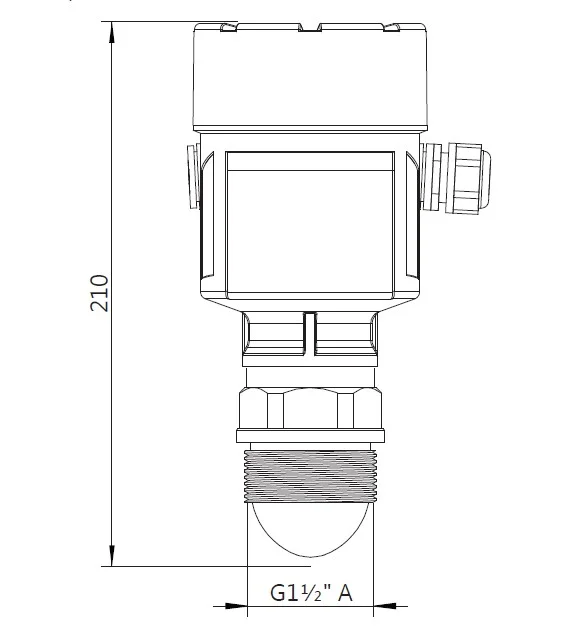

DIMENSIONS (unit: mm)
