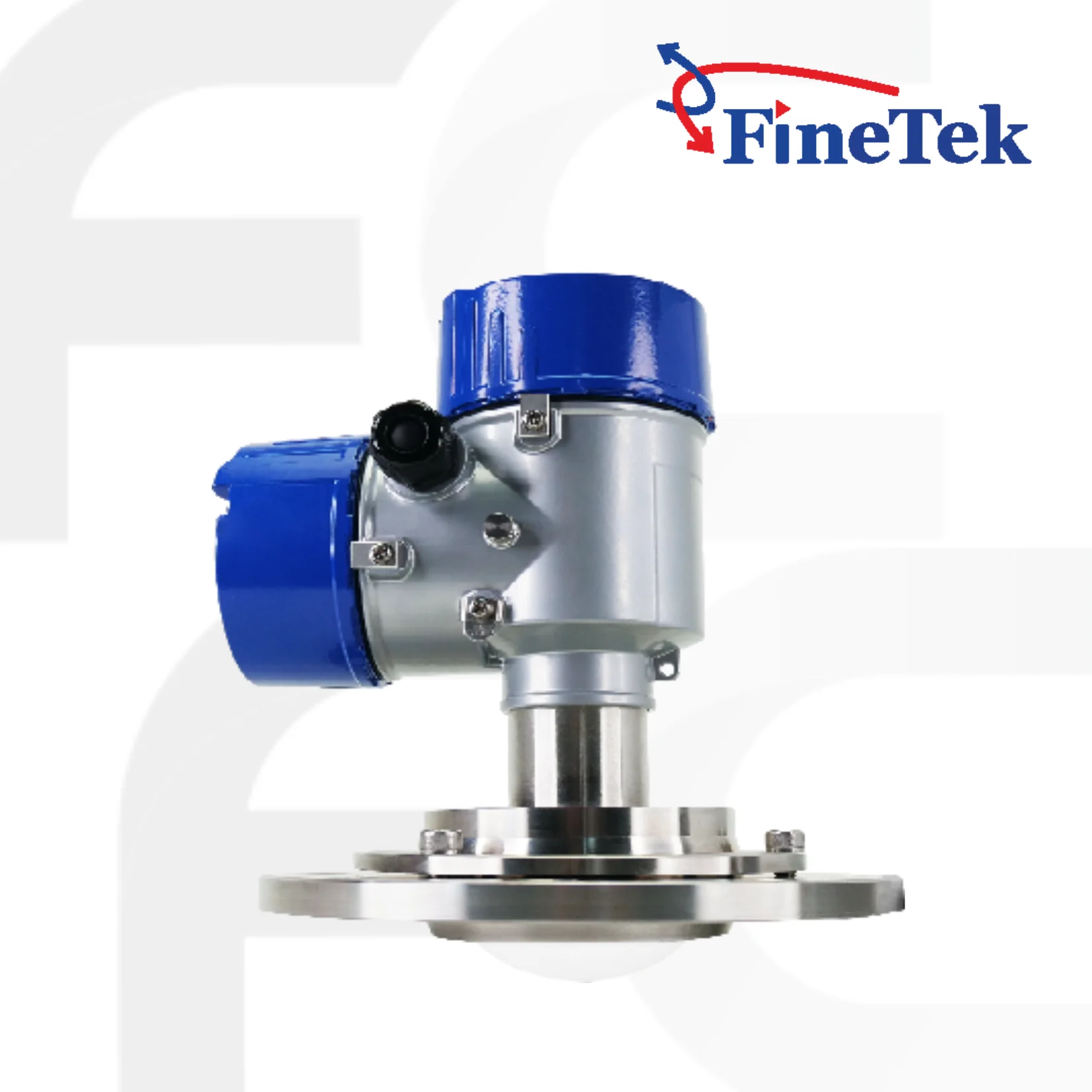

JFR483 Radar Wave Level Gauge
JFR483 Radar Wave Level Gauge เครื่องวัดระดับคลื่นเรดาร์ เป็นเครื่องมือวัดระดับของแข็งแบบไม่ต้องสัมผัสอัจฉริยะที่ใช้ความถี่สูง 80GHz เสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้นเพื่อการประมวลผลที่เหมาะสมที่สุด ไมโครโปรเซสเซอร์ใหม่ที่รวดเร็วสามารถวิเคราะห์และประมวลผลสัญญาณด้วยอัตราที่เร็วขึ้น เหมาะสำหรับการวัดระดับของแข็งในถังเก็บและไซโล
ให้สัญญาณดิจิทัล RS-485 และส่งสัญญาณแอนะล็อก 4~20mA ซึ่งสามารถเชื่อมต่อกับแอพพลิเคชั่นส่วนขยายแบ็คเอนด์ได้อย่างง่ายดาย
ผลิตภัณฑ์นี้ป้องกันฝุ่นและกันน้ำ เหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือในอุตสาหกรรม และสามารถใช้สำหรับการวัดระดับของแข็งในถังและแท็งก์ในอุตสาหกรรม และการใช้งานด้านสิ่งแวดล้อมอื่นๆ
DOWNLOAD DATA SHEET
jfr483 seriesWORKING PRINCIPLE
เครื่องวัดระดับเรดาร์ส่งสัญญาณคลื่นเรดาร์อย่างต่อเนื่องจากเสาอากาศ สัญญาณนี้เป็นคลื่นต่อเนื่องที่ปรับความถี่ (FMCW) โดยจะมีความแตกต่างของความถี่ระหว่างคลื่นต่อเนื่องที่ปล่อยออกมาจากเสาอากาศเครื่องวัดระดับเรดาร์กับเสียงสะท้อนที่สะท้อนกลับมาจากพื้นผิวของวัตถุ ความแตกต่างของความถี่จะแปรผันตามระยะห่างระหว่างเสาอากาศและพื้นผิวของวัตถุ หลังจากได้รับเสียงสะท้อนแล้ว ส่วนประกอบอิเล็กทรอนิกส์จะถูกประมวลผลโดยใช้อัลกอริทึมความแม่นยำสูงเฉพาะที่เรียกว่า Fast Fourier Transform (FFT) ซึ่งทำให้เครื่องมือสามารถวัดความสูงของระดับของเหลวได้อย่างแม่นยำ
SCOPE OF APPLICATION
ใช้สำหรับการตรวจสอบและวัดระดับวัสดุในถังในอุตสาหกรรม อาหาร โรงงานซีเมนต์ และสาขาอื่นๆ
- แป้ง ผงซีเมนต์ และวัสดุอื่นๆ
SPECIFICATIONS
| Medium | Solids |
| Measurement range | 35m/85m |
| Frequency | 80GHz |
| Antenna type | Lens antenna (75D) |
| Power supply | 24VDC |
| Power consumption | Two-wires/four-wires: Max.0.54W |
| Blind spot | 0.15m/0.2m |
| Resolution | 1.6 uA |
| Accuracy | ±1mm |
| Analog output | 4-20mA |
| Digital communication | RS485 |
| Beam angle | 3˚ |
| Operating temp. range | -40~120˚C |
| Antenna material | Ø 75mm PTFE |
| Operating pressure | Atmospheric pressure |
| Fault output | 20.5mA ; 22mA ; 3.9mA |
| Damping time | 0~100s adjustable |
| Cover window | PC |
| Cover seal material | Fluorine rubber |
| Cover material | Aluminum/IP67 (two-wire type) Double-cavity aluminum /IP67 (four-wire type) |
| Cable inlet | M20*1.5(cable outer diameter:6~9mm) Blind plug 20*1.5 |
| Weight | 4 kg (Depends on the process connection) |
| Shock resistance | Mechanical vibration 10m/s2 |

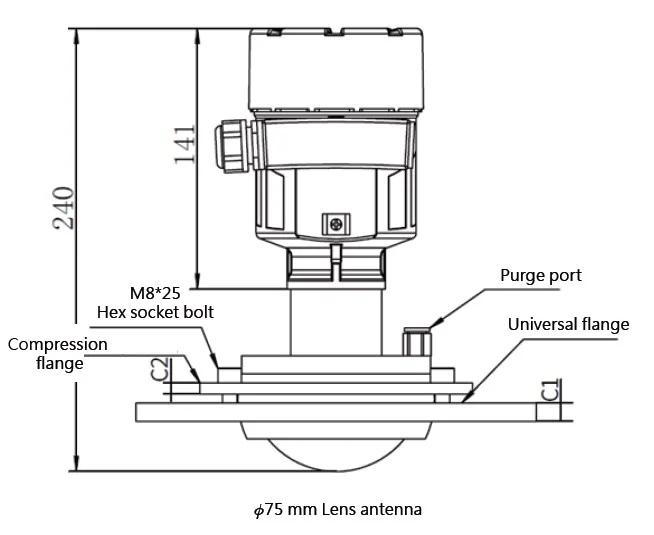

DIMENSIONS (unit: mm)
