Double Valve วาล์วสำหรับความปลอดภัยในการทำงานของเครื่องจักร
Double Valve วาล์วคู่ทุกตัวของ ROSS Controls มีส่วนประกอบของวาล์วสองตัวในตัวเรือนมาตรฐานปกติ ซึ่งเป็นอิสระจากกันโดยโซลินอยด์ไพล็อตวาล์วที่แยกกัน แต่วาล์วทั้งคู่จะใช้พอร์ตขาเข้า (Inlet Port) พอร์ตขาออก (Outlet Port) และรูระบาย (Exhaust Port) ร่วมกัน เมื่อไพล็อตวาล์วถูกสั่งให้เปิดใช้งานพร้อมกัน วาล์วจะทำงานเหมือน วาล์ว 3/2 ทั่วไป แต่ดับเบิลวาล์วของ ROSS® นั้นให้ความปลอดภัยในการทำงานของเครื่องปั๊มชิ้นงานนิวเมติกส์ (Pneumatic Press) และเครื่องจักรที่ขับเคลื่อนด้วยมอเตอร์ (Power-Driven Machines) ที่มากกว่าวาล์วทั่วไปตามข้อกำหนดด้านสุขภาพและความปลอดภัยของยุโรป ซึ่งเป็นเหตุผลว่าทำไม ROSS® ถูกขนานนามว่าเป็น “Industry Standards” ของอุปกรณ์ด้านความปลอดภัยสําหรับการตัดแยกพลังงาน ล็อคเอ้าท์เเละเเท็กเอ้าท์ (Energy Isolation Lockout-Tagout, LOTO) และดับเบิลวาล์วสําหรับอุตสาหกรรมการขึ้นรูปโลหะที่เชื่อถือได้ในการควบคุม
สารบัญ
- SERPAR Crossflow Press Control Double Valve Size 1 and 2
- SERPAR Crossflow Press Control Double Valves Size 4
- Crossflow Double Valves Size 8, 12 and 30 (Without monitor)
ทำไมถึงต้องใช้วาล์วคู่ ?
Double Valve หรือ วาล์วคู่ ได้รับการออกแบบมาเพื่อช่วยส่งเสริมความปลอดภัยในการทำงานของเครื่องจักรที่ควบคุมด้วยลมหลายประเภท และเป็นไปตามข้อกำหนดด้านความปลอดภัยและอาชีวอนามัยของกระทรวงแรงงานสหรัฐอเมริกา (OSHA) สำหรับวาล์วที่ใช้กับเครื่องอัดกำลังเชิงกลที่มีระบบคลัตช์และเบรก (clutch and brake) ควบคุมด้วยนิวแมติกส์
วาล์วคู่ ROSS มีองค์ประกอบวาล์วสองตัวที่ควบคุมอย่างอิสระโดยวาล์วนำร่องโซลินอยด์สองตัว องค์ประกอบของวาล์วทั้งสองใช้พอร์ตทางเข้า ทางออก และไอเสียร่วมกัน เมื่อวาล์วนำร่องทำงานพร้อมกัน องค์ประกอบหลักทั้งสองจะทำงานพร้อมกัน ดังนั้นในระหว่างการทำงานปกติ วาล์วจะทำงานเหมือนกับว่าเป็นวาล์วสามทางที่มีองค์ประกอบเดียว
อย่างไรก็ตาม หากองค์ประกอบวาล์วตัวใดตัวหนึ่งทำงานไม่ปกติ (ไม่ว่าจะไม่สามารถเปิดหรือปิดได้ก็ตาม) วาล์วได้รับการออกแบบมาเพื่อรักษาแรงดันที่ช่องทางออกให้น้อยกว่า 2 เปอร์เซ็นต์ของแรงดันขาเข้า นี่เป็นลักษณะด้านความปลอดภัยโดยธรรมชาติของการออกแบบวาล์วคู่ของ ROSS ความซ้ำซ้อนองค์ประกอบวาล์วทำเกิดปัจจัยด้านความปลภัย เนื่องจากโอกที่องค์ประกอบวาล์วทั้งสองจะทำงานผิดปกติในรอบเดียวกันนั้นถือว่าอยู่ห่างไกลมาก
วาล์วและโซลินอยด์วาล์ว
วาล์วและโซลินอยด์วาล์ว
วาล์วและโซลินอยด์วาล์ว
วาล์วและโซลินอยด์วาล์ว
วาล์วและโซลินอยด์วาล์ว
วาล์วและโซลินอยด์วาล์ว
35 Series Cross flow Double Valves with Pressure switch Type 3573D8630
NOTE: เครื่องอัดกำลังแบบกลไกหรือเครื่องจักรอันตรายอื่นๆ ที่ใช้คลัตช์และกลไกเบรกที่ควบคุมด้วยนิวแมติกควรใช้วาล์วคู่ที่มีอุปกรณ์ตรวจสอบในตัวหรือระบบตรวจสอบภายนอกซึ่งจะขัดขวางการทำงานของวาล์วและเครื่องจักรต่อไปในกรณีที่เกิดความล้มเหลวภายในวาล์ว แน่นอนว่าวาล์วคู่เป็นเพียงองค์ประกอบหนึ่งในระบบควบคุมการกด และองค์ประกอบอื่นๆ ทั้งหมดของระบบควรได้รับการวางแผนโดยคำนึงถึงความปลอดภัยเป็นหลัก

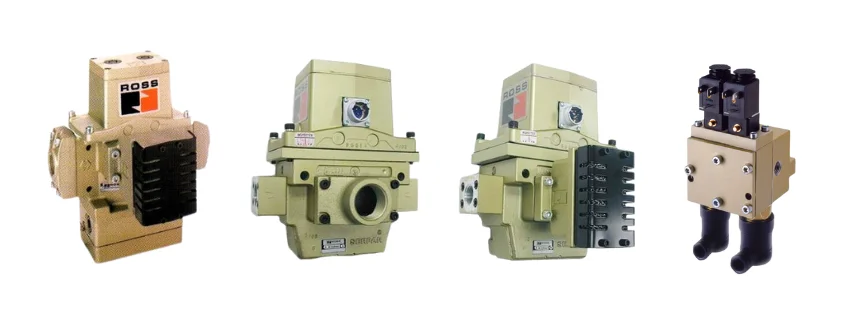

ROSS SERPAR Crossflow Double Valve
Crossflow Press Control Double Valve Size การออกแบบวาล์วคู่ SERPAR Crossflow มีความโดดเด่นด้วยทางไหลข้ามและวาล์วสปูลบนก้านวาล์วหลัก การจัดเรียงนี้จะให้ลักษณะการไหลที่เป็นเอกลักษณ์ของวาล์ว
จอภาพ: จอภาพแบบครบชุดในตัว ออกแบบมาเพื่อยับยั้งการทำงานของวาล์วในกรณีที่วาล์วทำงานผิดปกติ จะถูกติดตั้งไว้ในชุดวาล์ว จอภาพ ROSS มี 3 ประเภทให้เลือก: นิวแมติก (Pneumatic), อิเล็กโทรนิวแมติก (Electro-pneumatic) และอิเล็กทรอนิกส์ (Electronic)
ขนาดวาล์ว: วาล์วคู่ ROSS มีให้เลือก 4 ขนาด เพื่อความสะดวก วาล์วถูกกำหนดโดยขนาดที่กำหนด 4, 8, 12 และ 30 ขนาดเหล่านี้ประมาณค่าเฉลี่ยของค่าสัมประสิทธิ์การไหล (CV) ของเส้นทางการไหลต่างๆ ผ่านวาล์ว

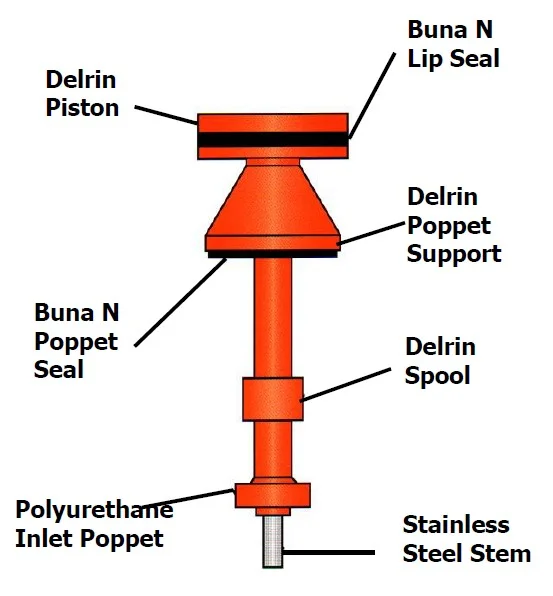

โครงสร้างองค์ประกอบวาล์ว: องค์ประกอบวาล์วคู่มีโครงสร้างน้ำหนักเบา ความเฉื่อยต่ำช่วยให้ตอบสนองต่อแรงกระตุ้นและปราบปรามได้อย่างรวดเร็ว โหลดแรงกระแทกยังถูกจำกัดไว้เพื่อช่วยรับประกันอายุการใช้งานวาล์วที่ยาวนาน องค์ประกอบของวาล์วแต่ละชิ้นถูกนำทางที่ด้านบนด้วยไซตัน และที่ด้านล่างด้วยก้านสแตนเลส และไม่มีพื้นผิวลูกปืนเลื่อนอยู่ระหว่างกัน
ROSS อยู่ในแนวหน้าด้านการวิจัยและพัฒนาวาล์วคู่มายาวนาน กว่า 50 ปีที่ ROSS ตอบสนองความต้องการของผู้ผลิตเครื่องปั๊มด้วยการจัดหาวาล์วคู่ประเภทต่างๆ รูปแบบการไหลภายในประกอบด้วยการไหลแบบอนุกรม การไหลแบบขนาน และการไหลแบบอนุกรม/ขนานแบบรวม
การเลือกวาล์วคู่ที่เหมาะสมที่สุดสำหรับแต่ละการใช้งานนั้นต้องอาศัยความรู้ทางเทคนิคอย่างมาก หากคุณต้องการข้อมูลหรือความช่วยเหลือในการใช้งาน โปรดติดต่อเราที่ได้รับอนุญาตเป็นตัวแทนจำหน่ายสินค้าของ ROSS

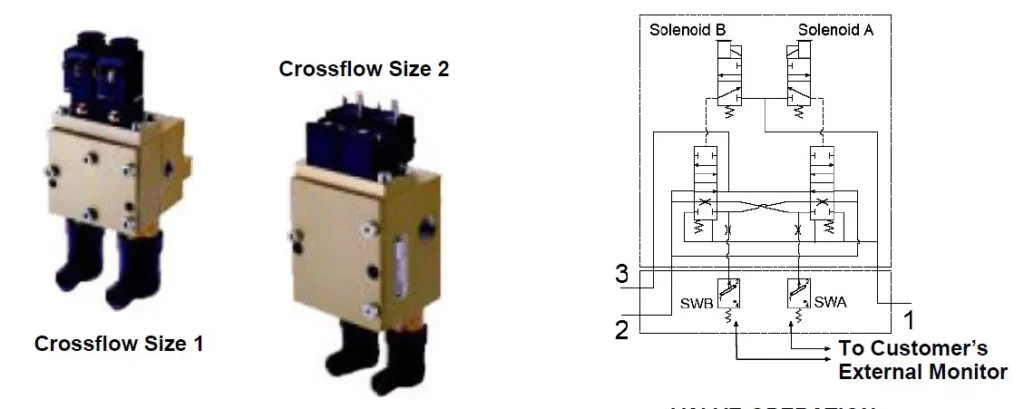

SERPAR Crossflow Press Control Double Valve Size 1 and 2
STANDARD SPECIFICATONS
Pilot Solenoids: Two, rated for continuous duty.
Standard Voltages: 100-110 volts 50 Hz;100-120 volts 60 Hz; 24, 110 volts d.c. Other voltages available.
Size 1-Power Consumption: Each solenoid. 12 VA inrush, 9.8 VA (max)holding on 50 or 60 hertz; 7.5 watts (max) on DC.
Size 2-Power Consumption: Each solenoid. 11 VA inrush,8.5 VA (max) holding on 50 or 60 hertz; 6.0 watts (max) on DC.
Electrical Connections: Uses two cord-grip connectors at solenoids.
Ambient Temperature: 40° to 120° F (4o to 50 °C). Media Temperature: 40° to 175 °F (4° to 80 °C).
Flow Media: Filtered Air.
Intel Pressure: 40 to 100 psig (2.8 to 7 bar)
VALVE OPERATION
โซลินอยด์ทั้งสองจะต้องทำงานพร้อมกันเพื่อเปลี่ยนวาล์ว ต้องมีสัญญาณคงไว้เพื่อเปลี่ยนวาล์ว จากแบรนด์ ROSS CONTROLS
คำเตือน: หากจำเป็นต้องรีเซ็ตจอภาพ จะต้องถอดสัญญาณไฟฟ้าที่ไปยังโซลินอยด์สองออก เพื่อป้องกันไม่ให้เครื่องที่ควบคุมวาล์รีไซเคิลทันและเป็นอันตราย
** PRESSURE SWITCHES & MONITORING
ต้องไม่ใช้วาล์วที่ไม่มีสวิตช์แรงดันเพื่อควบคุมกลไกคลัตช์/เบรกบนเครื่องจักรกด ต้องใช้วาล์วที่มีสวิตช์แรงดันร่วมกับอุปกรณ์ตรวจสอบภายนอกเพื่อช่วยในการปฏิบัติตามข้อกำหนด OSHA (Ref.1910.217) วาล์วในหน้านี้ไม่มีจอภาพในตัว ดังนั้นจะต้องใช้ร่วมกับระบบตรวจสอบภายนอกเท่านั้น ระบบตรวจสอบดังกล่าวจะต้องสามารถยับยั้งการทำงานของวาล์วและเครื่องจักรที่เกี่ยวข้องในกรณีที่เกิดความล้มเหลวภายในวาล์ว
| Valve Size | Model Numbers | Pressure Switches | Pressure Switch Provision | Port Sizes | Avg. Respones Constants | Weight Ibs (kg) | ||||||
| 1 and 2 | 3 | M | F | |||||||||
| 1 to 2 | 2 to 3 | |||||||||||
| 1 |
3573B2632 3573B2640 3573B2642 3573B2644 3573B2645 |
None None Two Two None |
Yes No Yes Yes Yes |
1/4 1/4 1/4 3/8 3/8 |
1/4 3/8 1/4 3/8 3/8 |
28 24 28 25 25 |
4.6 4.4 4.6 3.1 3.1 |
3.4 3.1 3.4 2.8 2.8 |
2.1 (.95) 2.1 (.95) 2.5 (1.14) 2.9 (1.32) 2.5 (1.14) |
|||
| 2 |
3573B4620 3573B4632 3573B4640 3573B4642 3573B4643 3573B4644 3573B4645 3573B4652 |
None None None Two None Two None None |
No Yes No Yes No Yes Yes Yes |
1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 |
1/2 1/2 3/4 1/2 3/4 3/4 3/4 3/4 |
30 30 25 30 25 25 25 25 |
1.2 1.2 1.1 1.2 1.1 1.1 1.1 1.1 |
1.0 1.0 0.9 1.0 0.9 0.9 0.9 0.9 |
4.3 (1.95) 4.3 (1.95) 4.3 (1.95) 4.8 (2.18) 4.7 (2.13) 5.2 (2.36) 4.7 (2.13) 4.3 (1.95) |
|||

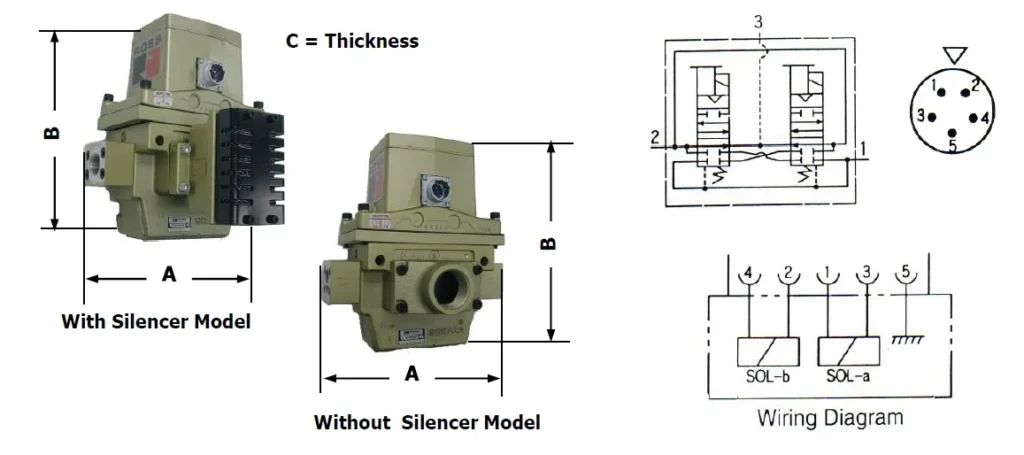

SERPAR Crossflow Press Control Double Valves Size 4
STANDARD SPECIFICATONS
Pilot Solenoid: Two, rated for continuous duty.
Standard voltages: 100-110 volts 50 Hz, 100-120 volts 24, 110 volts DC. Other voltages available.
Power Consumption: Each solenoid, 87 VA inrush, 30 VA holding on 50 or 60 Hz ;14 watts on DC
Electrical Connections: Multipin Connector.
Ambient Temperature: to 50 °C (40 to 120 °F)
Media Temperature: 4 to 80 °C (40 to 175 °F)
Flow Media: Filtered air.
Pressure Range: 2 to 8.5 bar (30 to 125 psi)
Ports: NPT threads.
VALVE OPERATION
โซลินอยด์ทั้งสองจะต้องทำงานพร้อมกันเพื่อเลื่อนวาล์ว โดยต้องมีสัญญาณบำรุงรักษาเพื่อให้วาล์วเลื่อน
Valve Response Time (msec) = M + F * V
เวลาเฉลี่ยที่ต้องใช้ในการเติมปริมาตร V (ลูกบาศก์นิ้ว) ถึง 90 เปอร์เซ็นต์ของแรงดันจ่าย หรือเพื่อระบายออกจนถึง 10 เปอร์เซ็นต์ของแรงดันจ่าย ค่า M และ F แสดงในแผนภูมิด้านล่าง
| VALVE MODEL NUMBER (WITH SILENCER) | ||||||||||||||
| PORT SIZE | MODEL NUMBER (WITH SILENCER) | AVERAGE CV. | WEIGHT | DIMENSION | ||||||||||
| 1 TO 2 | 2 TO 3 | Kg | A | B | C | |||||||||
| 3/8" | J3573B3258 | 3.0 | 6.0 | 3.8 | 183 | 205 | 160 | |||||||
| 1/2" | J3573B4258 | |||||||||||||
| 3/4" | J3573B5258 | 3.0 | 9.0 | 3.8 | 183 | 205 | 160 | |||||||
| 1" | J3573A6709 | 3.0 | 9.0 | 3.8 | 218 | 205 | 160 | |||||||
| VALVE MODEL NUMBER (WITHOUT SILENCER) | ||||||||||||||||
| PORT SIZE | EXH. PORT | MODEL NUMBER (WITH SILENCER) | AVERAGE CV. | WEIGHT | DIMENSION | |||||||||||
| 1 TO 2 | 2 TO 3 | Kg | A | B | C | |||||||||||
| 3/8" | 1" | J3573B3257 | 3.0 | 6.0 | 3.5 | 183 | 205 | 117 | ||||||||
| 1/2" | 1" | J3573B4257 | ||||||||||||||
| 3/4" | 1" | J3573B5257 | 3.0 | 9.0 | 3.5 | 183 | 205 | 117 | ||||||||
| 1" | 1" | J3573A6711 | 3.0 | 9.0 | 3.5 | 218 | 205 | 117 | ||||||||

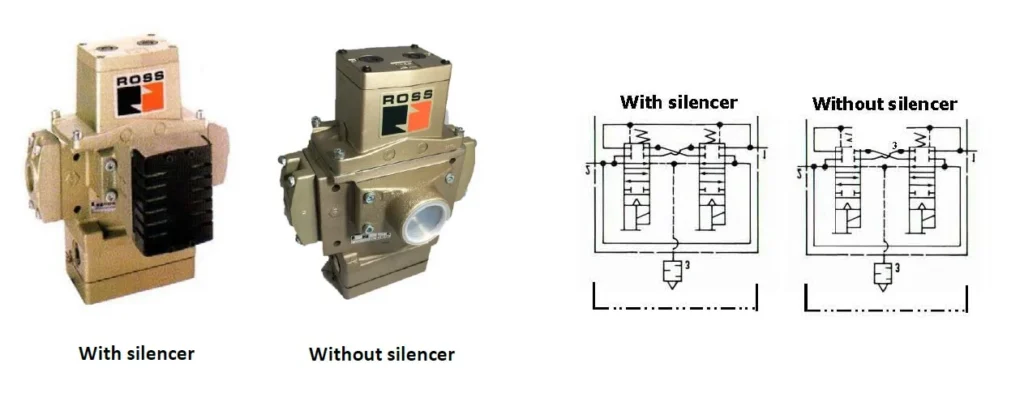

Crossflow Double Valves Size 8, 12 and 30 (Without monitor)
STANDARD SPECIFICATONS
Pilot Solenoids: Two, rated for continuous duty.
Standard voltages: 100,110 volts 50 Hz ; 100,120 volts 60 Hz ; 24,110 volts DC. Other voltages available.
Power Consumption: Each solenoid, 87 VA inrush, 30 VA holding on 50 or 60 Hz ; 14 watts on DC.
Reset Solenoid: Rated for continuous duty. Voltages: 24-48 or 100-120 volts AC or DC.
Electrical Connections: Terminal strip.
Ambient Temperature: 4 to 50 °C (40 to 120 °F).
Media Temperature: 4 to 80 °C (40 to 175 °F).
Flow Media: Filtered air.
Pressure Range: 2 to 8.5 bar (30 to 125 psig).
Ports: NPT threads. For other threads.
OPERATION
โซลินอยด์ทั้งสองจะต้องได้รับการกระตุ้นพร้อมกันเพื่อเปลี่ยนวาล์ว ต้องมีการรักษาสัญญาณเพื่อให้วาล์วเลื่อน
| VALVE MODEL NUMBERS AND OVERALL DIMENSIONS | ||||||||||
| Body Size | Port Size | Cv-Factor | MODEL NUMBER | |||||||
| Port 1 TO 2 | Port 2 TO 3 | WITH SILENSOR | WITHOUT SILENSOR | |||||||
| 8 | 1/2 | 3.5 | 9.0 | J3573A4144 | J3573A4148 | |||||
| 3/4 | 3.8 | 13.5 | J3573A5144 | J3573A5148 | ||||||
| 1 | 4.0 | 12.0 | J3573A6154 | J3573A6158 | ||||||
| 12 | 3/4 | 8.0 | 17.0 | J3573A5154 | J3573A5158 | |||||
| 1 | 8.5 | 23.0 | J3573A6164 | J3573A6168 | ||||||
| 1-1/4 | 9.0 | 28.0 | J3573A7164 | J3573A7168 | ||||||
| 30 | 1-1/4 | 20.0 | 53.0 | J3573A7154 | J3573A7158 | |||||
| 1-1/2 | 21.0 | 55.0 | J3573A8164 | J3573A8168 | ||||||
อ้างอิง: FLU-TECH, ROSS CONTROLS
