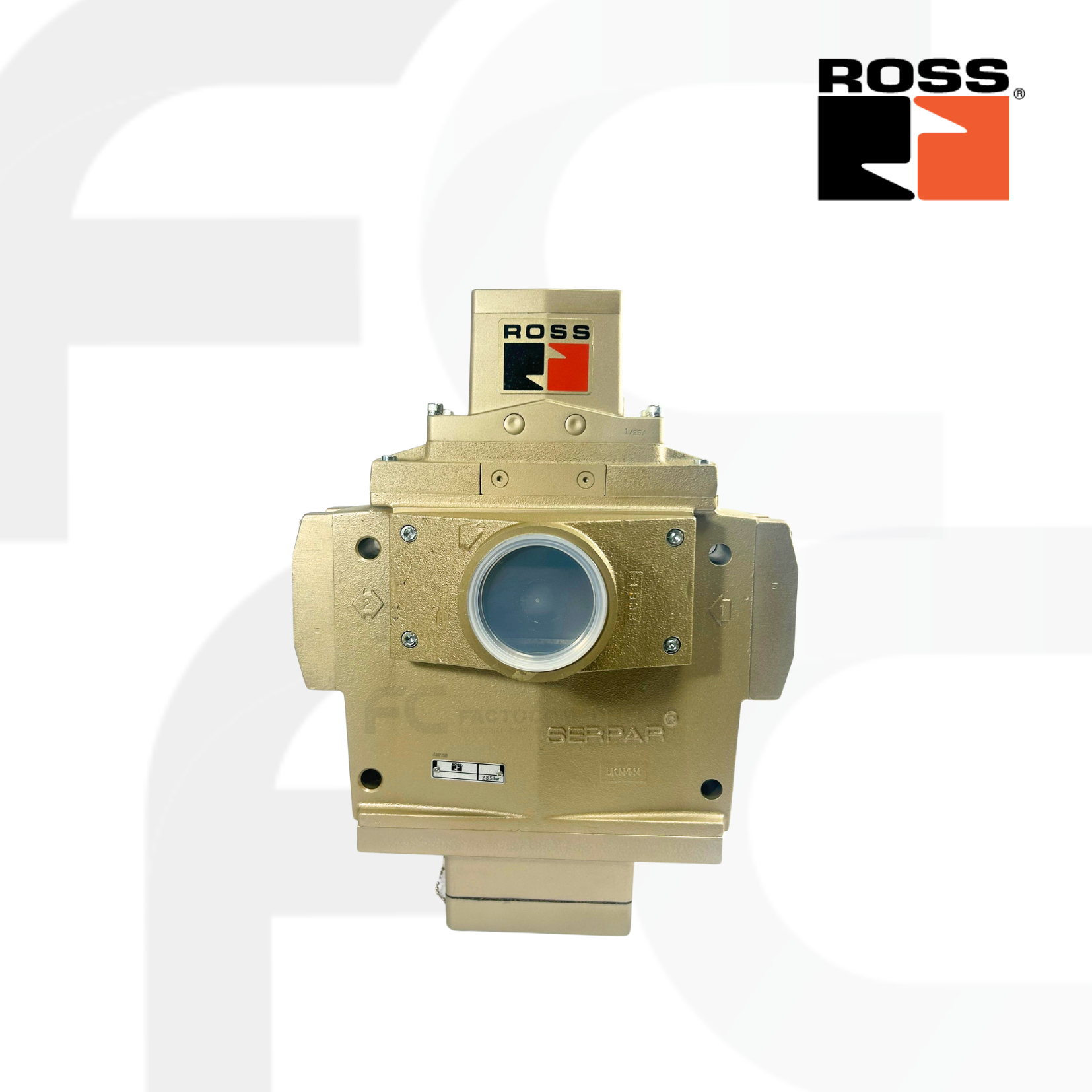

Crossflow Double Valves Size 8 12 and 30 Type 3573A7158
- With Silencer Model
- Without Silencer Model
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ ROSS 35 Series Crossflow Double Valves Size 8,12 and 30 Type 3573A7158
Crossflow Double Valves Size 8 12 and 30 รุ่น 3573A7158 การออกแบบวาล์วคู่ SERPAR Crossflow มีความโดดเด่นด้วยทางไหลข้ามและวาล์วสปูลบนก้านวาล์วหลัก การจัดเรียงนี้จะให้ลักษณะการไหลที่เป็นเอกลักษณ์ของวาล์ว
จอภาพ: จอภาพแบบครบชุดในตัว ออกแบบมาเพื่อยับยั้งการทำงานของวาล์วในกรณีที่วาล์วทำงานผิดปกติ จะถูกติดตั้งไว้ในชุดวาล์ว จอภาพ ROSS มี 3 ประเภทให้เลือก: นิวแมติก (Pneumatic), อิเล็กโทรนิวแมติก (Electro-pneumatic) และอิเล็กทรอนิกส์ (Electronic)
ขนาดวาล์ว: วาล์วคู่ ROSS มีให้เลือก 4 ขนาด เพื่อความสะดวก วาล์วถูกกำหนดโดยขนาดที่กำหนด 4, 8, 12 และ 30 ขนาดเหล่านี้ประมาณค่าเฉลี่ยของค่าสัมประสิทธิ์การไหล (CV) ของเส้นทางการไหลต่างๆ ผ่านวาล์ว
DOWNLOAD DATA SHEET
type 3573A7158STANDARD SPECIFICATIONS
Pilot Solenoids : Two,rated for continuous duty.
Standard voltages : 100,110 volts 50 Hz;100,120 volts 60Hz;24,110 volts DC. Other voltages available.
Power Consumption : Each solenoid,87 VA inrush,30 VA holding on 50 or 60 Hz;14 watts on DC.
Reset Solenoid : Rated for continuous duty.
Voltages : 24-48- or 100-120-volts AC or DC.
Electrical Connections : Terminal strip.
Ambient Temperature : 4 to 50 °C (40 to 120 °F).
Media Temperature : 4 to 80 °C (40 to 175 °F).
Flow Media : Filtered air.
Pressure Range : 2 to 8.5 bar (30 to 125 psig).
Ports : NPT threads. For other threads.
| VALVE MODEL NUMBERS AND OVERALL DIMENSIONS | ||||||||||
| Body Size | Port Size | Cv-Factor | MODEL NUMBER | |||||||
| Port 1 TO 2 | Port 2 TO 3 | WITH SILENSOR | WITHOUT SILENSOR | |||||||
| 8 | 1/2 | 3.5 | 9.0 | J3573A4144 | J3573A4148 | |||||
| 3/4 | 3.8 | 13.5 | J3573A5144 | J3573A5148 | ||||||
| 1 | 4.0 | 12.0 | J3573A6154 | J3573A6158 | ||||||
| 12 | 3/4 | 8.0 | 17.0 | J3573A5154 | J3573A5158 | |||||
| 1 | 8.5 | 23.0 | J3573A6164 | J3573A6168 | ||||||
| 1-1/4 | 9.0 | 28.0 | J3573A7164 | J3573A7168 | ||||||
| 30 | 1-1/4 | 20.0 | 53.0 | J3573A7154 | J3573A7158 | |||||
| 1-1/2 | 21.0 | 55.0 | J3573A8164 | J3573A8168 | ||||||
| Brand | ROSS Controls |
|---|
