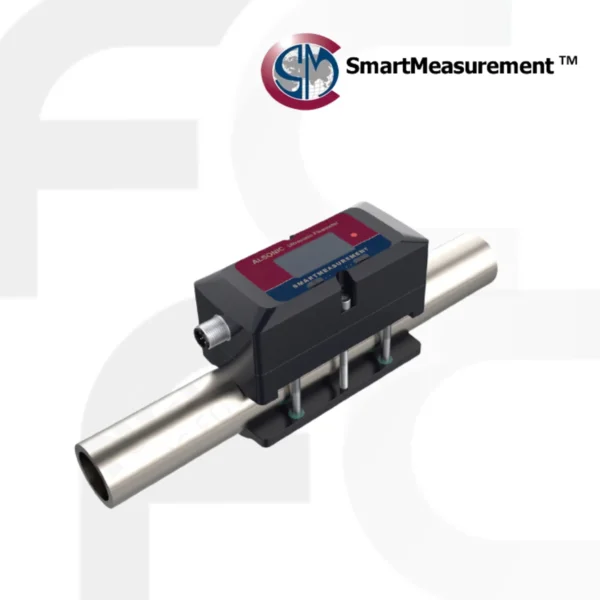

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ SmartMeasurement Ultrasonic Clamped-on Flowmeter ALSONIC-MN2 series
Ultrasonic Clamped-on Flowmeter คือเครื่องวัดอัตราการไหลแบบอุลตร้าโซนิคที่มีการรวมเวลาการถ่ายโอนพร้อมทรานสดิวเซอร์แบบแคลมป์ออน มีขนาดกะทัดรัดและติดตั้งได้ง่าย ทำให้เหมาะกับการตรวจสอบกระบวนการไหลในท่อขนาดเล็ก มันยังเป็นทางเลือกที่ดีสำหรับการตรวจสอบของเหลวในอุปกรณ์โดยไม่ต้องใช้ของเหลวที่เป็นสื่อกระแสไฟฟ้า การติดตั้งไม่ต้องการการตัดท่อหรือหยุดกระบวนการ ช่วยให้การทำงานสามารถดำเนินต่อไปได้โดยไม่มีการหยุดชะงัก ไม่มีชิ้นส่วนที่เคลื่อนไหวหรือการสูญเสียแรงดัน การติดตั้งสามารถทำได้ง่ายโดยไม่ต้องการการฝึกอบรมพิเศษ เพียงแค่ติดตามวิดีโอแนะนำหรือแผนผังการติดตั้งทีละขั้นตอน โครงสร้างทำจากพอลิโพรพิลีน (PP) และไฟเบอร์กลาส ทำให้มั่นใจได้ถึงความทนทานต่อสภาพแวดล้อมที่มีความเป็นกรดหรือด่างได้เป็นอย่างดี
DOWNLOAD DATA SHEET
ALSONIC-MN SERIES| Measuring Principle: | Transit time ultrasonic |
| Pipe size: | Std: DN10~DN40 Opt: DN8 |
| Operating pressure: | 1000 PSIG (69 bar) |
| Pipe material: | Metal /PVC, PP, PE or PVDF rigid plastic pipe (Common examples, if not listed, please contact the factory for confirmation) |
| Velocity: | 0.08m/s~10m/s |
| Medium: | Clean liquid water, Alcohol, Liquid gasoline, Chemical solvent and other fixed composition liquid other liquid (Single liquid medium without solid particles or impurities) /Common examples, if not listed, please contact the factory for confirmation |
| Medium temperature: |
Standard: -10℃~65℃ (Non-frozen) Options: -10℃~105℃ (Non-frozen) |
| Environment temperature: | -10℃~60℃ |
| Vibration resistance: | Minor; < ±20% of calibration pressure |
| Material: | 10 to 55 Hz, double amplitude 1.5 mm, 2 hours in each XYZ axis |
| Impact resistant: | 100 m/s2 16 ms pulse, 1000 times each for X, Y and Z axis |
| Mounting screw: | SS304 |
| Enclosure material: | PP and F |
| Enclosure protection class: | IP54 |
| Accuracy: | Std: 3%FS Opt: 1.5%FS |
| Response time: | 0.5s~3s |
| Power supply: | 20~28VDC, 1A |
| Electric power: | 1W |
| Output: | 4~20mA |
| Communication: | RS485 Modbus |
| Display: | 1.5’ OLed display |
| Keyboard: | 2 touch buttons |
| Power and I/O connection: | M12-A type aviation plug (Five-cores) |

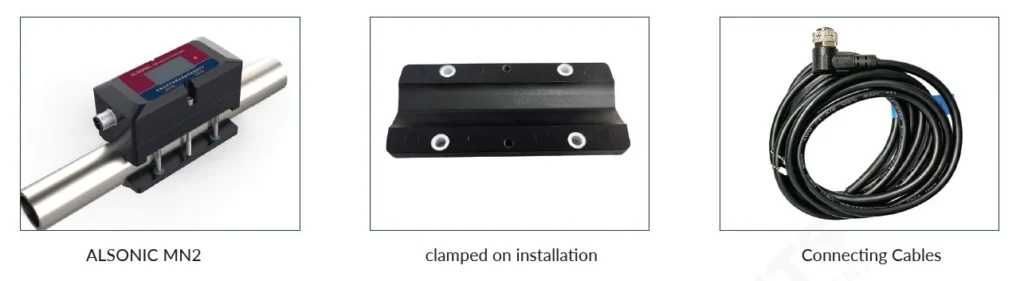

FLOW METER COMPOSITION
