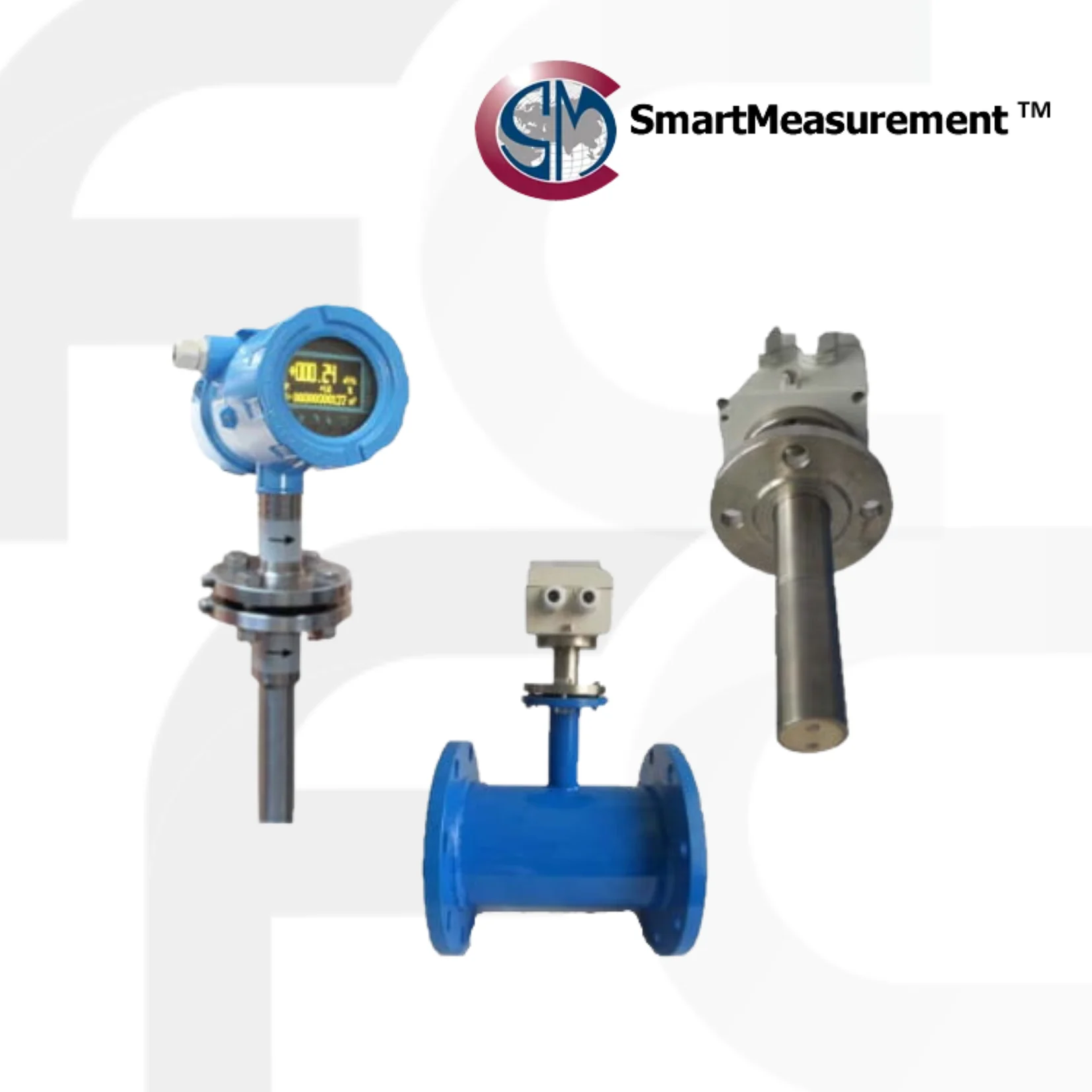

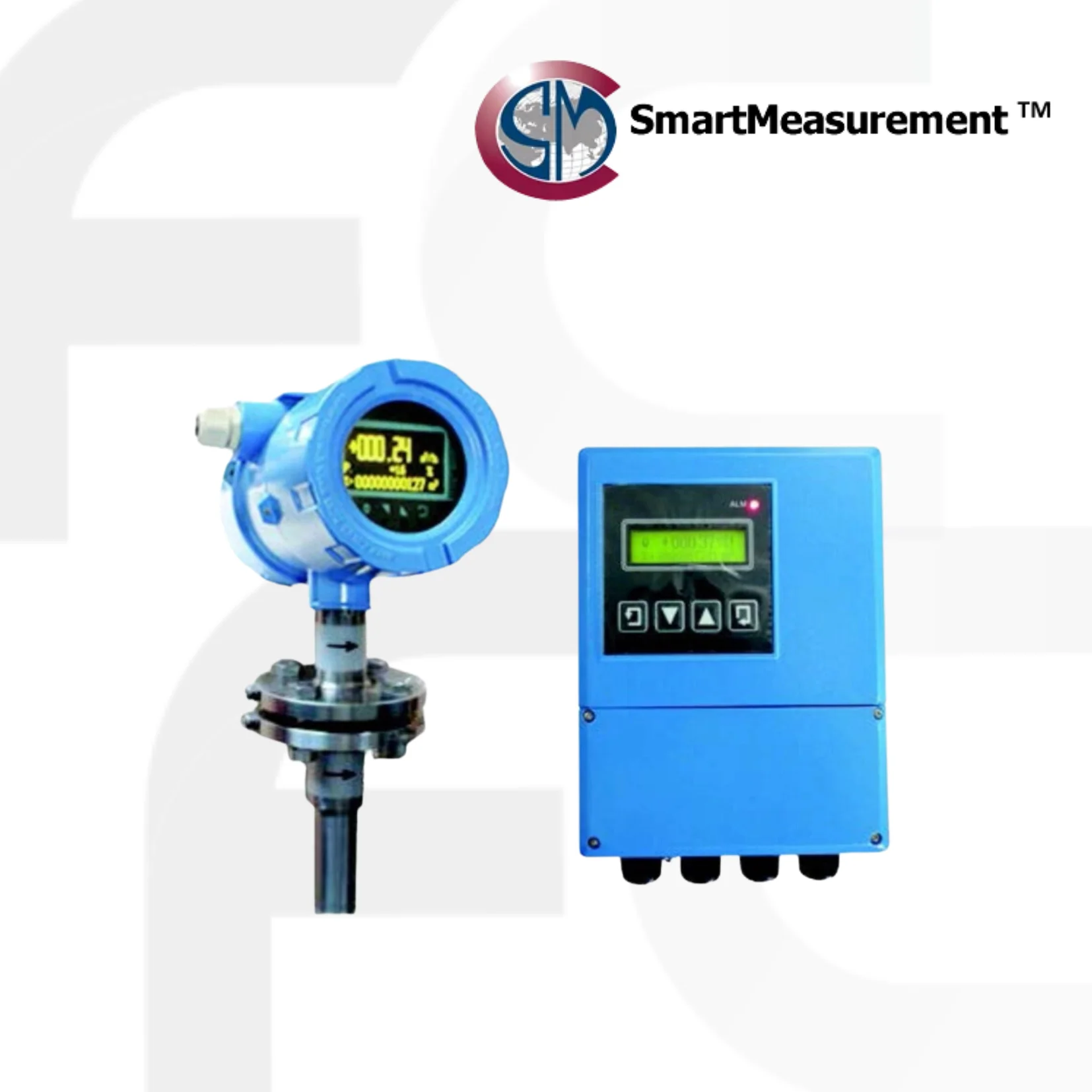

Insertion Electromagnetic Flow Meters ALMAG-IS series
Features
- ความแม่นยำ: ±1.5%
- แรงดันการใช้งาน: สูงสุด 230 psig (1.6 เมกะปาสคาล)
- ช่วงความเร็ว: 3 ถึง 33 ฟุตต่อวินาที (1 ถึง 10 เมตรต่อวินาที)
- ขนาดที่สามารถใช้งานได้: 2 ถึง 120 นิ้ว (50 ถึง 3000 มิลลิเมตร)
- วัสดุของอิเล็กโทรด: 316L, Hastelloy, ไทเทเนียม, นิกเกิล, แทนทาลัม
- ระยะห่างสูงสุดระหว่างเซ็นเซอร์กับคอนเวอร์เตอร์: 165 ฟุต (50 เมตร)
- มีใบรับรองการสอบเทียบที่สามารถตรวจสอบย้อนกลับได้จาก NIST
- ค่าการนำไฟฟ้าขั้นต่ำของตัวกลางที่วัดได้: ไม่น้อยกว่า 20 ไมโครซีเมนต์ต่อเซนติเมตร
- ตัวเลือกวาล์วแบบแตะร้อนช่วยให้สามารถติดตั้งหรือถอดเซ็นเซอร์ออกจากท่อกระบวนการได้โดยไม่จำเป็นต้องหยุดกระบวนการ
ข้อมูลจำเพาะทางเทคนิค ของ SmartMeasurement – Insertion Electromagnetic Flow Meters ALMAG-IS series
Insertion Electromagnetic Flow Meters รุ่น ALMAG-IS จาก SmartMeasurement คือ เครื่องวัดอัตราการไหลแบบแทรกสำหรับของเหลวที่นำไฟฟ้าได้ ซึ่งถูกออกแบบมาสำหรับการวัดความเร็วของการไหลในสภาพการใช้งานที่ต้องการการติดตั้งแบบก๊อกร้อนหรือแบบแทรก
เครื่องวัดแม็กแบบแทรกมีให้เลือกในสี่ขนาดมาตรฐาน สามารถติดตั้งได้ในท่อที่มีเส้นผ่านศูนย์กลางภายในตั้งแต่ 2 นิ้วถึง 120 นิ้ว (50 ถึง 3000 มิลลิเมตร) และเหมาะสำหรับการติดตั้งถาวรในสถานที่ที่มีข้อจำกัดด้านต้นทุนหรือพื้นที่ที่ไม่อำนวยต่อการใช้เครื่องวัดแบบอินไลน์
เครื่องวัดอัตราการไหลแบบแทรก ALMAG-IS ถูกออกแบบมาสำหรับใช้งานกับของเหลวที่นำไฟฟ้าได้ เช่น น้ำ, สิ่งปฏิกูลดิบ, น้ำเสีย, น้ำใส RAS และ WAS โดยมีการเชื่อมต่อกระบวนการที่สามารถใช้งานได้ อาทิ เกลียวต๊าปร้อนแบบ DIN และ NPT
DOWNLOAD DATA SHEET
ALMAG-IS seriesSpecifications
| Media Conductivity: | > 20 μS/cm |
| Sizes: | 2″~120″ (50-3000mm) |
| Measuring Range: | 0.5 – 10 m/s – bi-directional |
| Temperature: | up to 248°F (120°C) max. |
| Pressure: | up to 230 psig (1.6Mpa) max. |
| Materials of Construction: | Transmitter Housing: Aluminum Probe: SS #304 (std), 316L, Ti Electrode: 316L, HC-22, HB3, Ti |
| Accuracy: | ±1.5% of reading (velocity v≥1m/s) |
| Display: | Flow rate, flow velocity, percentage, Total flow |
| Grounding Resistance: | Must be ≤ 10 Ω |
| Protection: | IP 65 or IP 68 (Submersible, with remote style) |
| Connection: | Weld, ball valve(threaded and flanged) |
| Ambient temperature: | -13 to 140°F (-25 to 60°C) |
| Cable entry: | 2 X PG11 |
| Outputs: | 4-20mA, Pulse |
| Communication: | RS232/485/HART, Modbus |
| Power requirements : | 19-36 VDC, 12-15W, 85-265 VAC, 45-63 Hz, ≤20W |
