ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax – SERIES ECOFLAT

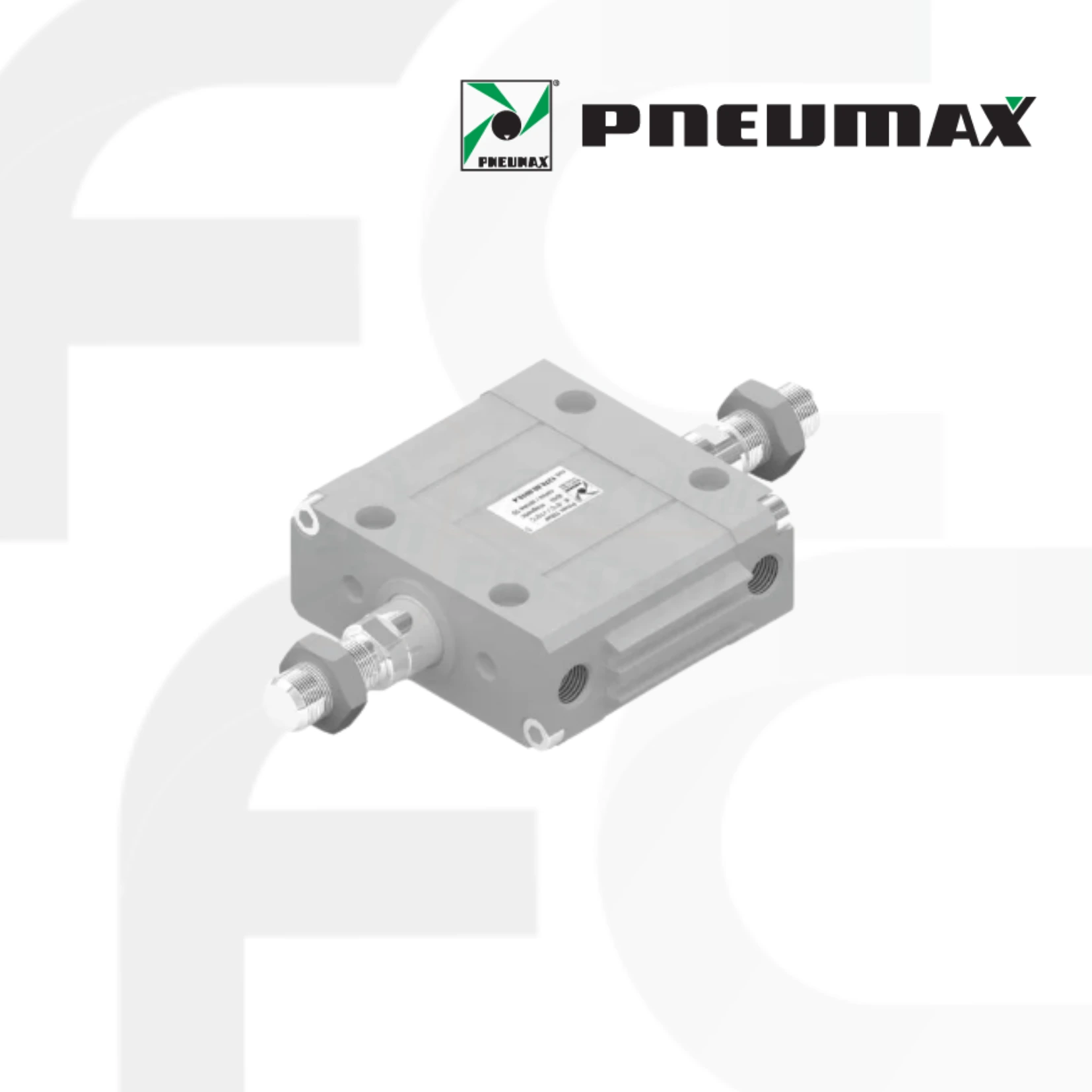

Pneumax – SERIES ECOFLAT เป็นกระบอกลมแบบแบน (Flat Cylinders) ที่ออกแบบมาเพื่อตอบโจทย์การใช้งานในพื้นที่จำกัด แต่ยังคงให้แรงส่งที่ทรงพลังและการทำงานที่แม่นยำ โครงสร้างกะทัดรัด น้ำหนักเบา ผลิตจากวัสดุคุณภาพสูงที่มีความทนทานต่อการสึกกร่อน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความคล่องตัว เช่น ระบบอัตโนมัติ, เครื่องจักรประกอบชิ้นส่วน, และงานขนถ่ายวัสดุ
ซีรีส์ ECOFLAT โดดเด่นด้วยการออกแบบให้ติดตั้งง่าย ใช้งานได้หลากหลายตำแหน่ง ลดพื้นที่ติดตั้ง และช่วยเพิ่มประสิทธิภาพการทำงานในไลน์การผลิต ทั้งยังรองรับการใช้งานที่ต่อเนื่องและมีอายุการใช้งานยาวนาน ทำให้เป็นตัวเลือกที่คุ้มค่าและเชื่อถือได้สำหรับโรงงานและผู้ใช้งานทั่วไป
DOWNLOAD DATA SHEET
SERIES ECOFLATGeneral
Profiled tube has two “T” slots on the side hosting sensors 1580._, MRS._, MHS._. without adaptors. Two additional connections are also available on rear cover for cylinder feeding.
Construction characteristic
| End plates | Aluminium anodised |
| Rod | C43 chromed steel or stainless steel |
| Barrel | Aluminium alloy anodised |
| Piston | Acetal resin, aluminium on request |
| Piston-seal | PUR |
| Rod-seal | PUR (FPM upon request) |
| Adjusting screw | Zinc plated steel |
| Shock absorber | NBR |
Technical characteristics
| Fluid : | Filtered air, with or without lubrication (If lubricated the lubrication must be continuous) |
| Max. pressure : | 10 bar |
| Operating temperature : | -5° C – +70°C |
Please follow the suggestions below to ensure a long life for these cylinders:
- use clean and lubricated air
- correct alignment during assembly with regard to the applied load so as to avoid radial components or bending the rod;
- avoid high speeds together with long strokes and heavy loads: this would produce kinetic energy which the cylinder cannot absorb, especially if used as a limit stop (in this case use mechanical stop device and aluminium piston);
- evaluate the environmental characteristics of cylinder used (high temperature, hard atmosphere, dust, humidity etc.) Please note: air must be dried for applications with lower temperature. Use hydraulic oils H class (ISO VG32) for correct continued lubrication. Our Technical Department will be glad to help.
