ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax – Series 1330
SERIES 1330

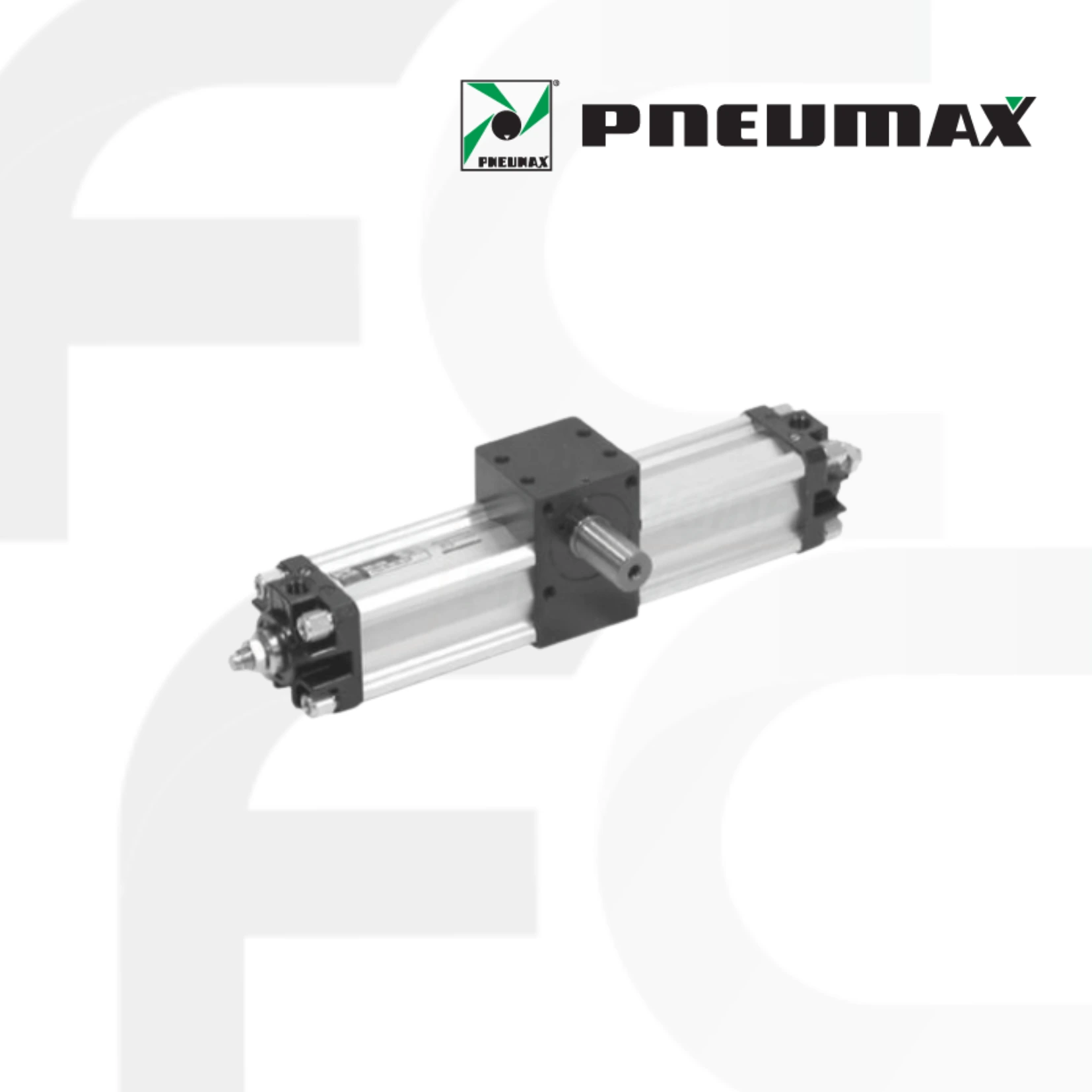

ROTARY ACTUATORS SERIES 1330-1331-1332-1333
เป็นชุดกระบอกลมหมุน (Rotary Actuators) ที่ออกแบบมาเพื่อตอบสนองงานอุตสาหกรรมที่ต้องการการหมุนควบคุมอย่างแม่นยำและมีแรงบิดสูง เหมาะสำหรับระบบอัตโนมัติ สายการผลิต และเครื่องจักรที่ต้องการการหมุนในมุมที่กำหนด
ซีรีส์นี้มาพร้อมโครงสร้างแข็งแรง ใช้วัสดุคุณภาพสูงเพื่อทนทานต่อการใช้งานหนักและสภาพแวดล้อมที่ท้าทาย มีให้เลือกหลายขนาดและช่วงมุมหมุน เพื่อความยืดหยุ่นในการออกแบบระบบ รวมถึงมีประสิทธิภาพสูงในการถ่ายทอดแรงบิดและความแม่นยำในการหยุดตำแหน่ง
DOWNLOAD DATA SHEET
Series 1330Construction characteristic
| Cover plates | UNI 5079 aluminium alloy casting |
| Central body | Oxidised aluminium |
| Pinion | 18 NiCrMo4 cemented and tempered |
| Rack | C43 |
| Barrel | Anodised aluminium Ra=0.3-0.5 |
| Sliding shoe | Acetal resin |
| Cushion bushings | Hardened aluminium |
| Piston | Vulcanized rubber block on steel core with incorporated permanent magnet or without magnet plus rear spacer for non magnetic version |
| Seals | NBR 80 shore rubbber |
| Cushion adjustment screw | Nickel plated steel |
| Rotating angle adjustment assy | Nickel plated brass |
Technical characteristics
| Fluid : | Filtered and lubricated air |
| Max. pressure : | 10 bar |
| Working temperature : | -5°C- +70°C |
| Standard rotation : | 90° – 180° – 270° – 360°(+1°) |
| Rotating angle adjustment assy : | ±10° |
