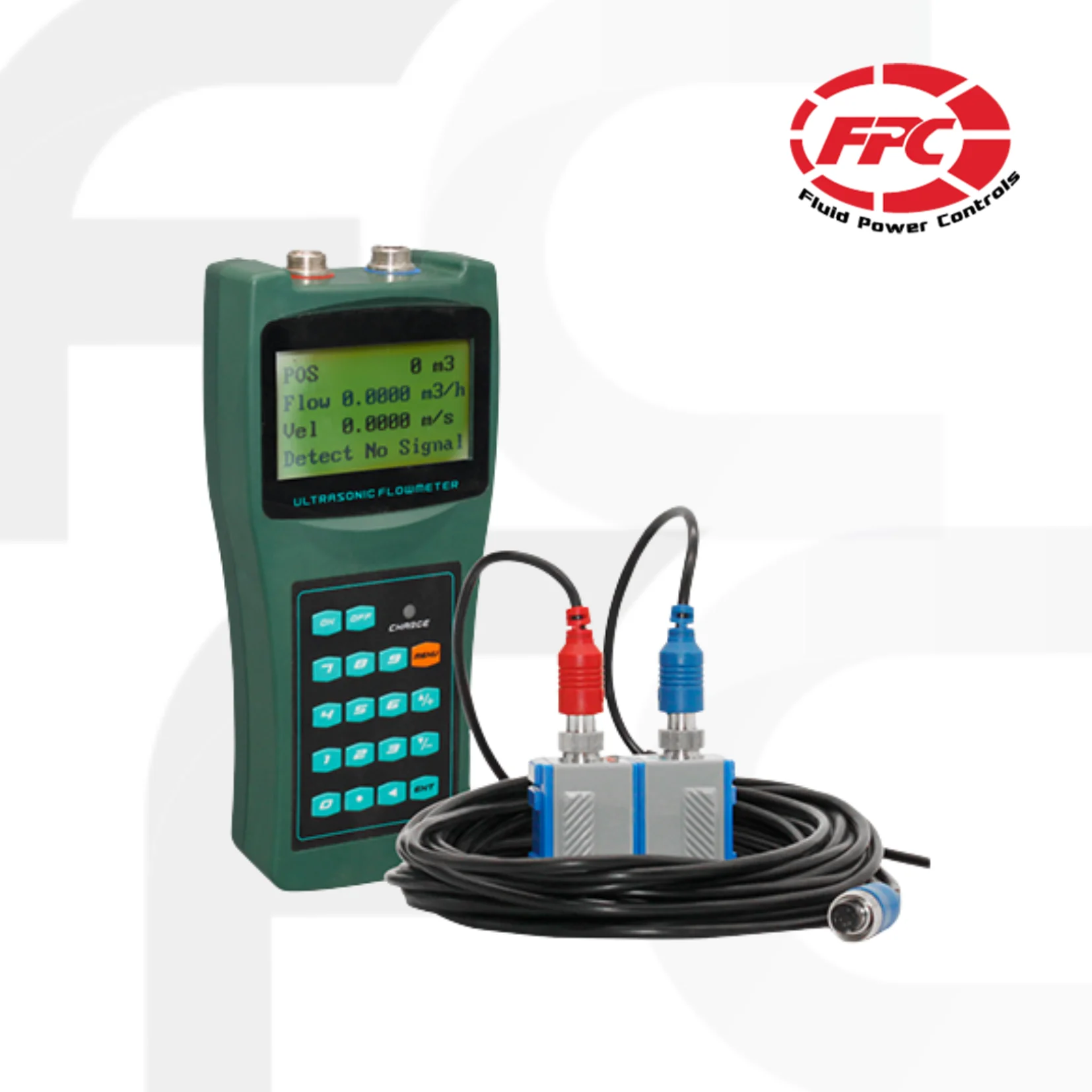

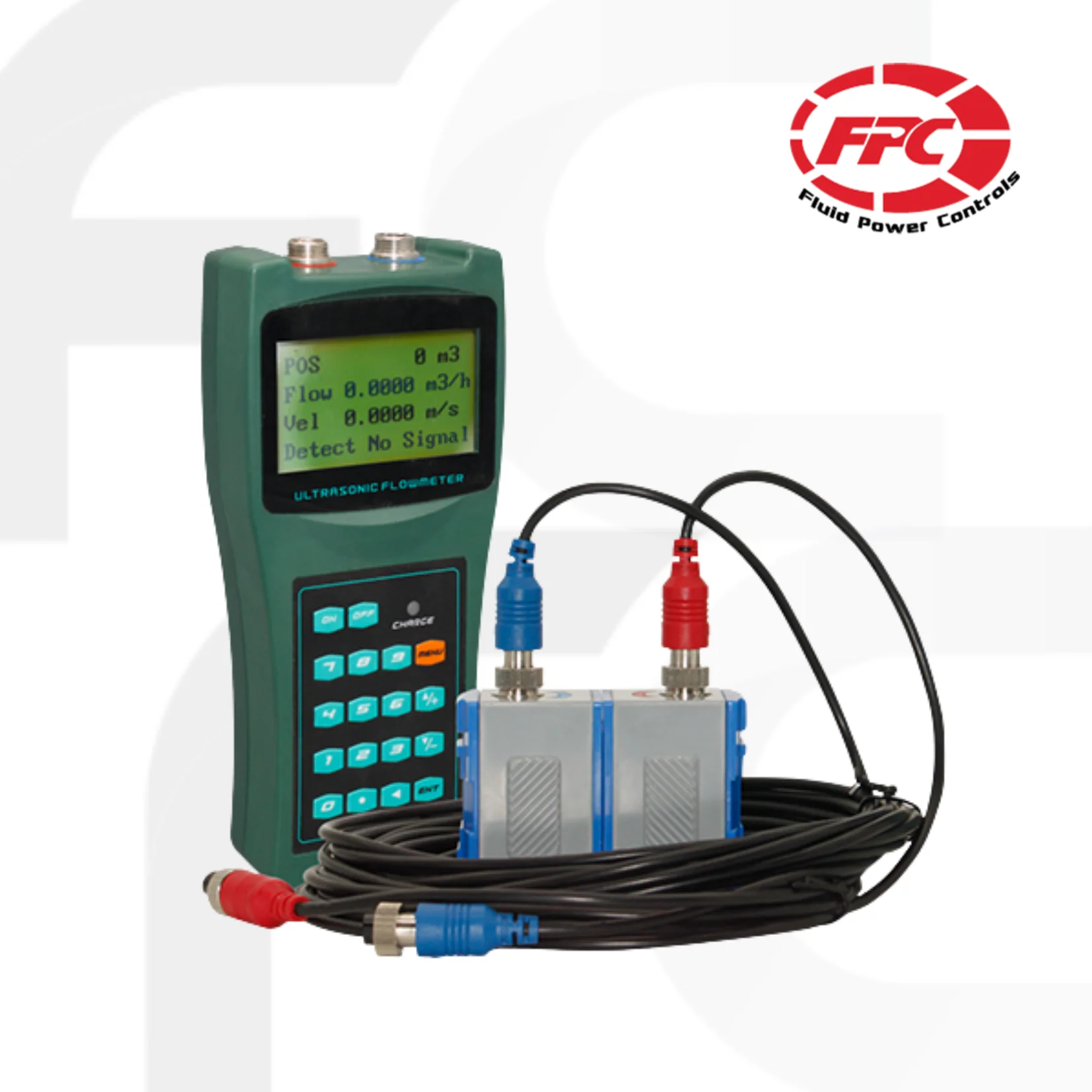

Handheld Ultrasonic Flow Meter
Characteristics
- Linearity: 0.5%
- Repeatability: 0.2%
- Accuracy: ±1% of reading at rates>0.2 mps
- Response Time: 0-999 seconds, user-configurable
- Velocity: ±32 m/s
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ FPC Handheld Ultrasonic Flow Meter
Handheld Ultrasonic Flow Meter (เครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบพกพา) จาก FPC สามารถวัดอัตราการไหลของของเหลวได้โดยไม่ต้องสัมผัส ติดตั้งเซ็นเซอร์บนผนังด้านนอกของท่อเพื่อวัดอัตราการไหลให้เสร็จสมบูรณ์ มีขนาดเล็ก พกพาสะดวกและวัดค่าได้อย่างแม่นยำ
หลักการทำงานของเครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบพกพา: ใช้หลักการวัดแบบเปลี่ยนเวลา สัญญาณที่ส่งโดยเครื่องแปลงสัญญาณเครื่องวัดอัตราการไหลเครื่องหนึ่งจะผ่านผนังท่อ ตัวกลาง และผนังท่ออีกด้านหนึ่ง และรับโดยเครื่องแปลงสัญญาณเครื่องวัดอัตราการไหลอีกเครื่องหนึ่ง ในเวลาเดียวกัน เครื่องแปลงสัญญาณเครื่องที่สองจะส่งสัญญาณที่เครื่องแปลงสัญญาณเครื่องแรกรับด้วย อิทธิพลของอัตราการไหลของตัวกลาง ทำให้เกิดความแตกต่างของเวลา จากนั้นจึงสามารถรับค่าอัตราการไหล Q ได้
DOWNLOAD DATA SHEET
downloadTechnical Data
| Linearity | 0.5% |
| Repeatability | 0.2% |
| Accuracy | ±1% of reading at rates>0.2 mps |
| Response Time | 0-999 seconds, user-configurable |
| Velocity | ±32 m/s |
| Pipe Size | DN15mm-6000mm |
| Rate Units | Meter, Feet, Cubic Meter, Liter, Cubic Feet, USA Gallon, Imperial Gallon, Oil Barrel, USA Liquid Barrel, Imperial Liquid Barrel, Million USA Gallons. Users configurable |
| Totalizer | 7-digit totals for net, positive and negative flow respectively |
| Liquid Types | Virtually all liquids |
| Security | Setup values Modification Lockout. Access code needs unlocking |
| Display | 4x8 Chinese characters or 4x16 English letters |
| Communication Interface | RS-232C, baud-rate: from 75 to 57600. Protocol made by the manufacturer and compatible with that of the FUJI ultrasonic flow meter. User protocols can be made on enquiry. |

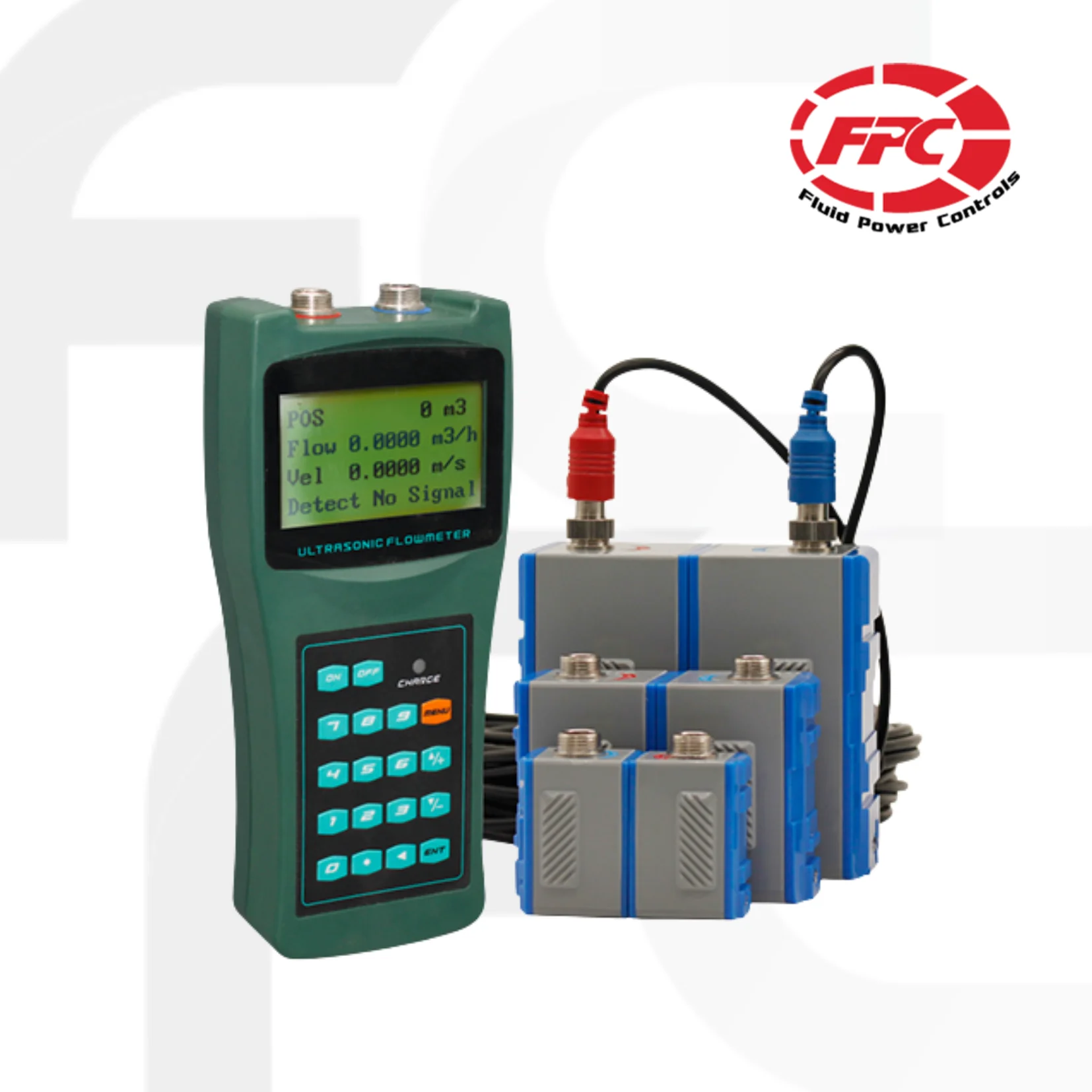

| Transducers | Model M1 for standard, other 3 models for optional |
| Transducer Cord Length | Standard 2x5 meters, optional 2x 10 meters |
| Power Supply | 3 AAA Ni-H built-in batteries. When fully recharged it will last over 10 hours of operation.100V-240VAC for the charger |
| Data Logger | Built-in data logger can store over 2000 lines of data |
| Manual Totalizer | 7-digit press-key-to-go totalizer for calibration |
| Housing Material | ABS |
| Case Size | 100x66x20mm |
| Handset Weight | 514g (1.2 lbs) with batteries |
| Linearity | 0.5% |
