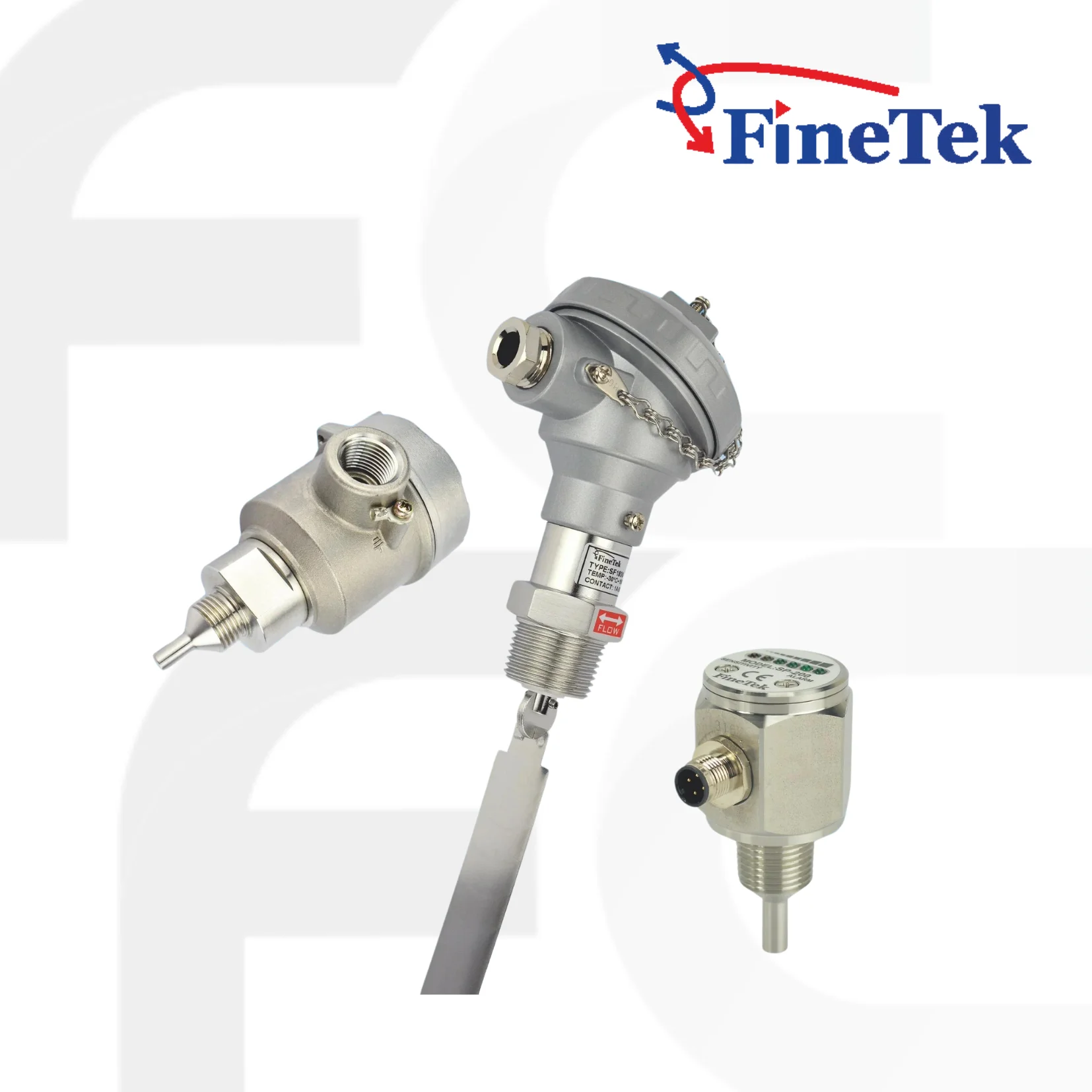

Paddle Type Level Switch SFX series
ซีรีส์ SF เป็นสวิตช์ควบคุมการไหลแบบพายที่ใช้กับของเหลวหลายประเภท สวิตช์การไหลแบบพายนี้ใช้พลังจากการไหลของของเหลวเพื่อกระตุ้นสวิตช์ สามารถทำงานได้เมื่อมีการไหลต่ำสุดที่ 5gpm (19.4l/m)
Features
- รุ่นมาตรฐานและแบบป้องกันการระเบิด
- การเชื่อมต่อกระบวนการแบบเกลียว PT ขนาด 1″
- ความยาวไม้พายที่ปรับแต่งได้ 1~3″ (25.4~76.2มม.)
- หน้าสัมผัสเอาต์พุต SPDT, อัตรา 60W@220VAC/200VDC
- แรงดันสูงสุดถึง 355psi (25bar) และอุณหภูมิในการทำงานถึง 302⁰F (150⁰C)
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ FineTek Paddle Type Level Switch SFX series
Paddle Type Level Switch รุ่น SFX เป็นสวิตช์การไหลแบบใบพัดที่มาพร้อมกับความยาวใบพัดที่สามารถปรับได้เพื่อรองรับสภาพการไหลและขนาดของท่อที่แตกต่างกัน สวิตช์การไหลแบบใบพัดนี้ทำงานโดยใช้แรงจากการไหลของของไหลในท่อเพื่อขับเคลื่อนใบพัด ขณะที่ของไหลเคลื่อนที่ใบพัด จะมีการบีบอัดสปริงภายใน ทำให้องค์ประกอบแม่เหล็กเคลื่อนที่ ในสภาวะที่ไม่มีการไหลหรือท่อว่างเปล่า สปริงของสวิตช์การไหลจะขยายออกสุด และสัมผัสสวิตช์ที่กระตุ้นด้วยแม่เหล็กจะเปิดอยู่ ซึ่งแสดงถึงสภาวะที่ไม่มีการไหลหรือท่อว่างเปล่า แต่เมื่อการไหลเริ่มเพิ่มขึ้น สปริงจะถูกบีบอัด และองค์ประกอบแม่เหล็กจะเคลื่อนไปใกล้ reed switch หากการไหลทำให้ใบพัดเคลื่อนที่ขึ้นอย่างน้อย 20° C ถึง 30° C หรือมากกว่านั้น แม่เหล็กจะเคลื่อนเข้าใกล้ reed switch และทำให้มันทำงาน สัมผัสสวิตช์จะปิดลงเพื่อบ่งบอกถึงสภาวะการไหลของของไหลที่เกิดขึ้น
DOWNLOAD DATA SHEET

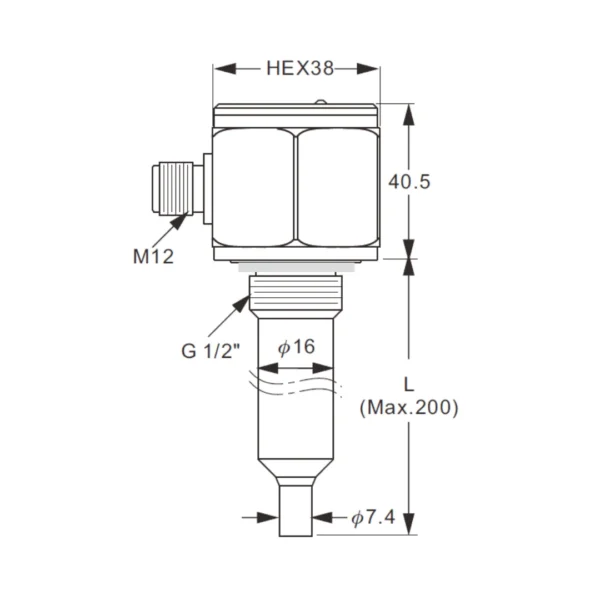

SFX series| Drawings |
 |
 |
 |
||
| Model | SP200 Compact model | SP201 Extension model | SP202 High temp. model | ||
| Measuring range |
Water: 1~150 cm/s Oil: 3~300 cm/s |
Water: 1~150 cm/s Oil: 3~300 cm/s |
Water: 1~150 cm/s Oil: 3~300 cm/s |
||
| Switching point | Flow velocity ≤50cm/s @25BC,Water | ||||
| Ambient temp. | -20 ~ 80° C | -20 ~ 80° C | -20 ~ 80° C | ||
| Process temp. | -20 ~ 80° C | -20 ~ 80° C | -20 ~ 80° C | ||
| Alarm output |
Open Collector : NPN / PNP(<400mA) Relay : 1A/30Vdc, 0.3A/125Vac (NO or NC) |
||||
| Operating pressure | 100 bar (max.) | 100 bar (max.) | 100 bar (max.) | ||
| Led indication |
Flow velocity below set point- Red LED on, Open Flow velocity equals set point- Yellow LED on, Close Flow velocity above set point- 4 Green LED to indicate flow speed, Close |
||||
| Housing | SUS304 / 316 / 316L | SUS304 / 316 / 316L | SUS304 / 316 / 316L | ||
| Wetted part | SUS304 / 316 / 316L | SUS304 / 316 / 316L | SUS304 / 316 / 316L | ||
| Protection level | IP67 | ||||
| Warm-up time | Approx.15 Sec | Approx.15 Sec | Approx.15 Sec | ||
| Connection thread | G1/2, G1/4, NPT1/2 | G1/2, NPT1/2 | G1/2, G1/4, NPT1/2 | ||
| Operating voltage | 19 ~ 30Vdc | ||||
| Power consumption | 50mA (max.) | ||||
| Electric connection | M12-4Pin Connector | ||||
| Accessory | Gasket | Gasket | Gasket | ||
02-384-6060 info@factocomponents.co.th www.factocomponents.co.th
| Brand | FineTek |
|---|
