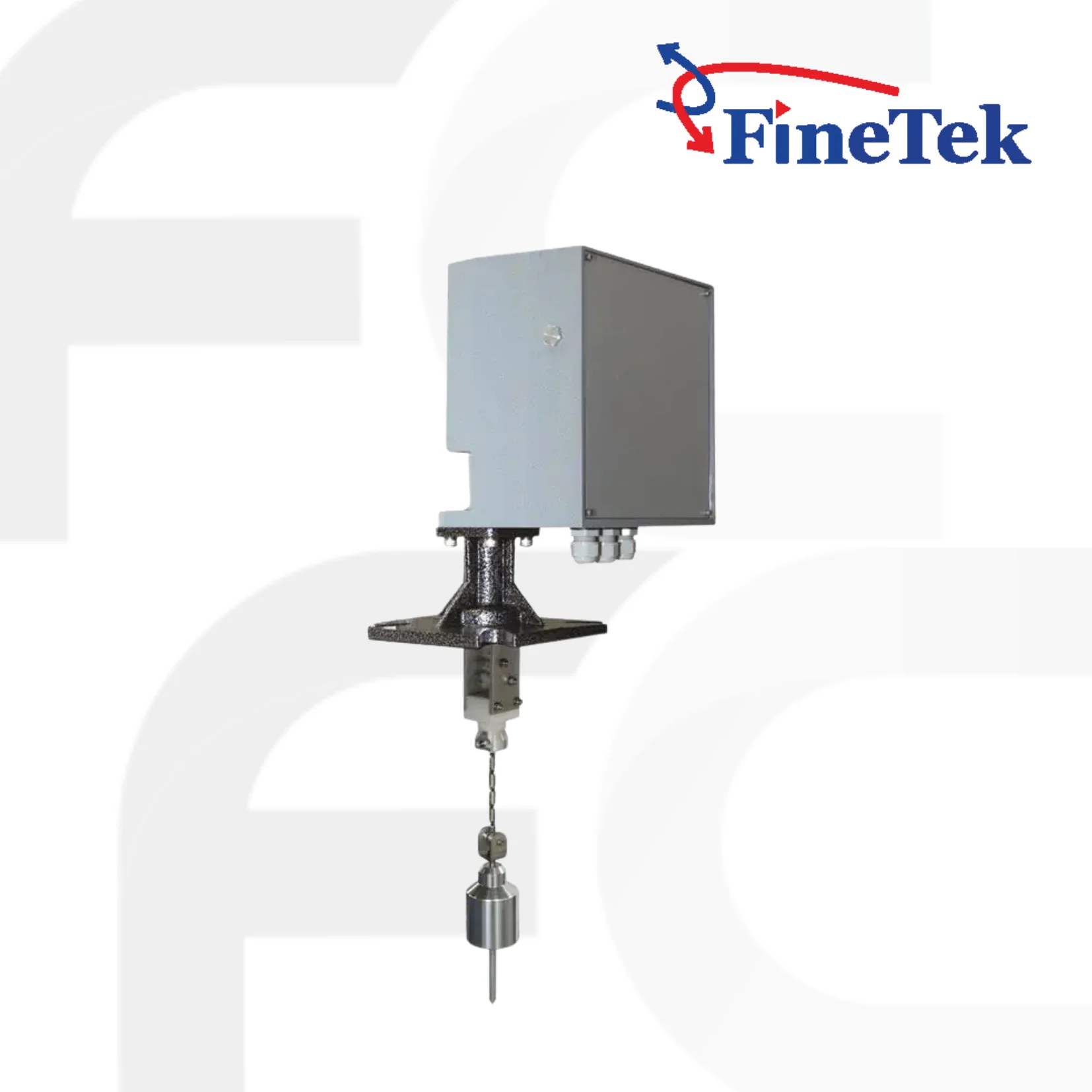

Electromechanical Level Measuring System EEX series
ซีรีส์ EE300 เป็นระบบวัดระดับสินค้าคงคลังแบบเครื่องกลไฟฟ้าที่ใช้เทคโนโลยีน้ำหนักและสายเคเบิลรุ่นที่สามที่ทันสมัยเพื่อตรวจวัดระดับของวัสดุทั้งในรูปแบบของเหลวและของแข็งที่เก็บรักษาไว้ในที่จัดเก็บ ระบบวัดระดับนี้ประกอบด้วยเซ็นเซอร์ EE300 และอาจรวมถึงชุดควบคุมระยะไกล RCU หรือซอฟต์แวร์การจัดการวัสดุ MMS-TL บน PC
Features
- เอาต์พุตรีเลย์มี 3 ช่อง
- ไม่ต้องตัดสายเคเบิล
- ระยะการวัดสูงสุดคือ 98 ฟุต (30 เมตร)
- ตุ้มน้ำหนักสำหรับการตรวจจับที่หลากหลาย
- มีแปลนที่สามารถปรับมุมได้ไม่เกิน 45 องศา
- มีชุดควบคุมจากระยะไกล (RCU) และซอฟต์แวร์สำหรับ PC
- การควบคุมการวัดและการวินิจฉัยด้วยไมโครโปรเซสเซอร์
- มีลิงค์อนุกรม MODBUS มาตรฐาน, เอาต์พุตพัลส์ 4-20mA และไฟ AC/DC
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ FineTek Electromechanical Level Measuring System EEX series
Electromechanical Level Measuring ระบบวัดระดับสินค้าคงคลังระบบเครื่องกลไฟฟ้า EE300 ซีรี่ส์เป็นระบบที่มีความยืดหยุ่นสูง สามารถประกอบได้จากเซ็นเซอร์ EE300 อย่างเดียวหรือรวมถึงชุดควบคุมระยะไกล (RCU) และซอฟต์แวร์การจัดการวัสดุ MMS-TL ระบบนี้ประกอบด้วยเซ็นเซอร์วัดระดับน้ำหนักและสายเคเบิลที่ทนทานสำหรับการใช้งานหนัก ซึ่งมีส่วนประกอบสำหรับการวัดระยะทาง ตรวจจับตำแหน่ง และอุปกรณ์อิเล็กทรอนิกส์ รวมถึงเฟิร์มแวร์ ระบบ EE300 จะตรวจจับน้ำหนัก การตรวจจับ และวัดระยะห่างของพื้นที่ว่างภายในภาชนะในระหว่างรอบการวัด ในการเริ่มต้นรอบการวัด น้ำหนักการตรวจจับและระบบสายเคเบิลจะลดลงในภาชนะจนกระทั่งน้ำหนักการตรวจจับสัมผัสกับพื้นผิววัสดุ ซึ่งจะถูกตรวจจับโดยระบบตรวจจับตำแหน่ง จากนั้นน้ำหนักการตรวจจับและระบบสายเคเบิลจะถูกยกขึ้นกลับสู่ตำแหน่งเริ่มต้นที่ซ็อกเก็ต หลังจากรอบการวัดเสร็จสิ้น ข้อมูลและเอาต์พุตของระบบ EE300 จะได้รับการอัปเดตทันที
DOWNLOAD DATA SHEET
EEX seriesSPECIFICATION (EE310) EEX2
| No. | Category | Specification |
| 1 | Power supply |
100~240Vac ±10%,50/60 Hz (Standard) 24Vdc ±10% (By order) |
| 2 | Measuring resolution | Transistor output NPN / PNP ±5pulse(10mm/pulse) Relay output ±1 pulse(100mm/pulse) |
| 3 | Measuring speed | Avg. 0.23m/s |
| 4 | Analog output | 0/4-20mA ±1 % |
| 5 | Pulse output |
1. NPN , PNP output : max. 60Vdc, max. 400mA
2. Relay output (dry contact)
|
| 6 | Relay output |
SPDT 5N240Vac,2N48Vdc x4 1. Pulse / HI Alarm (Can be set up) 2. Reset I LO Alarm (Can be set up) 3. Failure 4. Run Signal / Lock (Can be set up) |
| 7 | Status LED | Indication for power & run signal & abnormal |
| 8 | Display | LCM Graphic 128x64 Dots |
| 9 | Ambient temp. | - 40°C - 60°C |
| 10 | Operating temp. | - 40°C - 80°C |
| 11 | Measuring range | 30m Max. |
| 12 | Protection level | IP66 |
| 13 | Body material | Aluminium |
| 14 | Anti-Dew heater (Optional) | Start heating < 16°C (prevent frostbite, prevent dew) |
| 15 | Cable break detection | Yes |
| 16 | Sensing weight buried detection | Yes |
| 17 | Manual/Auto measuring mode | Yes |
| 18 | Motor protection | Yes |
| 19 | Malfunction diagnosis display | Yes |
| 20 | Material Fill-Up protection | Yes |
| 21 | External trigger start | Yes |
| 22 | Communication protocol (RS485) | Yes, Baudra, 9600. 19200.38400.57600 |
| 23 | Intelligent start | Yes (Measuring interval is inverse proportional to medium level.) |
| 24 | Reset output | Yes |
| 25 | Cable wire | ¢ 1.2mm |
| Brand | FineTek |
|---|
