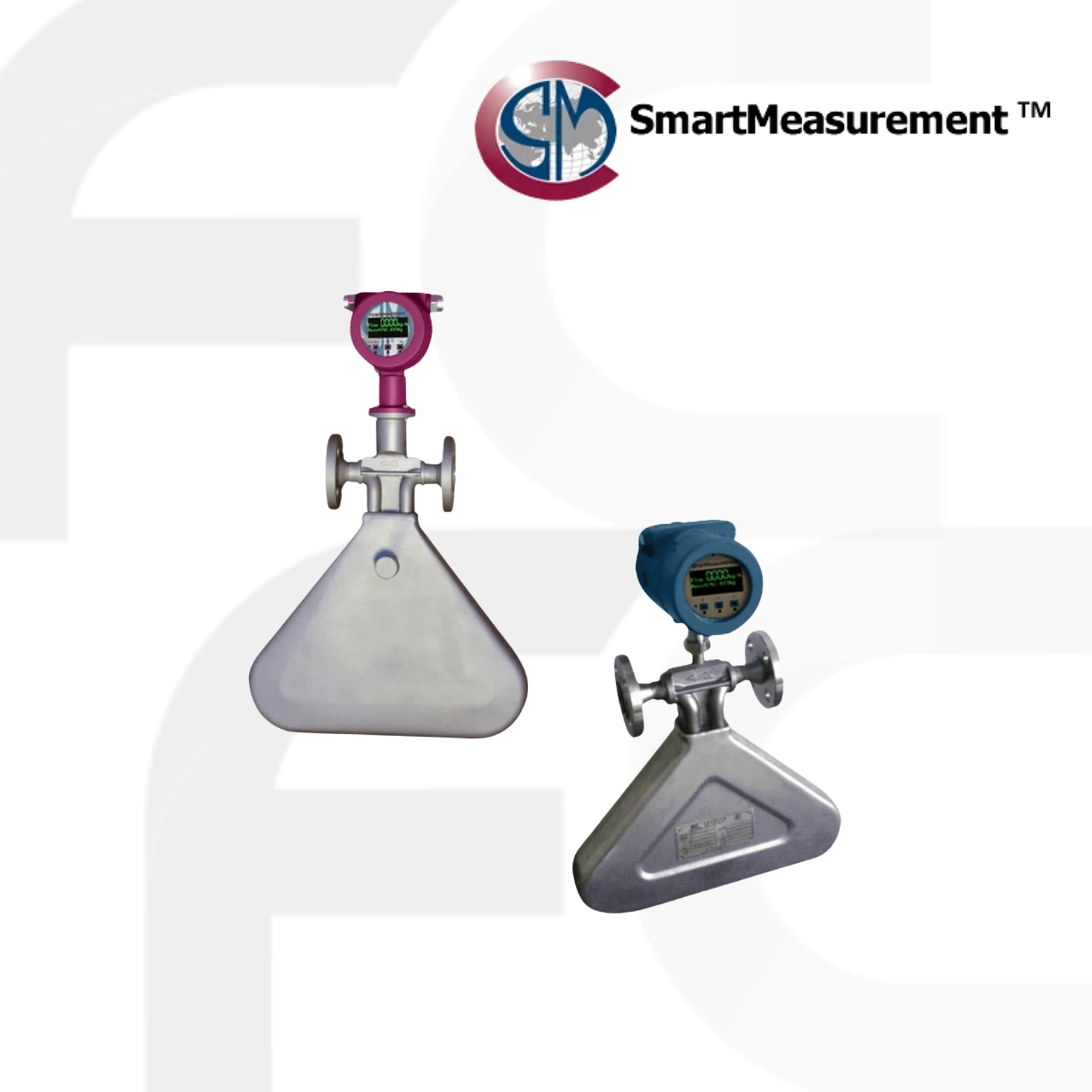

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Smartmeasurement – Delta-Tubed Coriolis Mass Flow Meter ALCM-DT series
เครื่องวัดอัตราการไหลมวล Coriolis รุ่น ALCM-DT จาก Smart Measurement ถูกออกแบบมาเพื่อการใช้งานที่มีอัตราการไหลต่ำ โดยมีความแม่นยำและความเชื่อถือได้เป็นสำคัญ ด้วยการใช้เทคโนโลยี Coriolis และดีไซน์ท่อสามเหลี่ยมที่กะทัดรัด ทำให้เหมาะสมอย่างยิ่งสำหรับการวัดปริมาณของเหลวหรือก๊าซที่มีปริมาณน้อย ด้วยความแม่นยำสูงสุดที่ไม่สามารถเทียบได้
DOWNLOAD DATA SHEET
alcm-dtSpecifications
| Flow Range: | 12 ~ 900,000 kg/hr. (26 ~ 2,000,000Lb/hr.) |
| Line Sizes: | 3~200 mm (⅛ ~ 8″) |
| Process Connections: | Flanged (ANSI, DIN, Tri-Clamp®) |
| Tube geometry: | Delta-Tube or Straight Tube |
| Accuracy: | ±0.5% of reading (std), 0.2% or 0.1% (opt) |
| Repeatability: | ±0.075% of reading |
| Frequency: | 10-2000 Hz |
| Display: | LCD |
| Eng. Units (mass): | kg, lb., and ton |
| Eng. Units (Temp): | °C, °F |
| Eng. Units: (Vol.) | m3, Liter, US Gallon, Imperial, Gallon, Million Gallon, |
| Zero Stability: | 0.1% full-scale |
| Zero Drift (%FS / °C): | 0.005 |
| Process Temperature: | -58~392 °F (-50~200 °C) -std |
| Ambient Temperature: | -5~312 °F (-20~55 °C) |
| Max Working Pressure: | 360 psig (2.5MPA) std, 930 psig optional |
| Measuring Tube Mat’l: | SS per DIN1.4571 (AISI 316Ti) standard |
| Housing Material: | SS #304 |
| Power Supply: | 24 VDC, ± 20%; 86~260VAC |
| Power Consumption | Less than 6W |
| Outputs: | 4-20 mA, 0-10 kHz pulse, RS485 |
| Density Meas. Range: | 12.5-125lb/ft3 (0.2~2.0 g/cc) |
| Density Accuracy: | ±0.06 b/ft3 (0.001 g/cc) |
| Temperature Accuracy: | up to ±1˚F (°C) |
การออกแบบที่กะทัดรัดเพื่อการวัดอัตราการไหลต่ำ
โครงสร้างท่อรูปสามเหลี่ยมของ ALCM-DT มีความโดดเด่นในการวัดอัตราการไหลที่ต่ำอย่างแม่นยำ ซึ่งเหมาะสมอย่างยิ่งกับการใช้งานที่ต้องการความละเอียดในทุกหยด ด้วยขนาดที่กะทัดรัด ท่อรูปสามเหลี่ยมนี้สามารถติดตั้งได้ในพื้นที่ที่จำกัด นำมาซึ่งความยืดหยุ่นและความสะดวกในการตอบสนองความต้องการวัดอัตราการไหลที่ต่ำของคุณ
การใช้ประโยชน์จากพลังของเทคโนโลยี Coriolis
เครื่องวัดอัตราการไหลของมวลแบบ Coriolis ที่มีท่อรูปสามเหลี่ยมใช้หลักการของผล Coriolis ในการทำงาน ท่อคู่ขนานจะสั่นสะเทือนที่ความถี่เรโซแนนซ์ด้วยการกระตุ้นจากขดลวด มวลที่ไหลผ่านท่อจะทำให้เกิดแรง Coriolis ซึ่งจะส่งผลให้ท่อแต่ละท่อเสียรูปเล็กน้อย การเสียรูปนี้จะถูกตรวจจับโดยเซ็นเซอร์ที่ติดตั้งที่ทางเข้าและทางออกของท่อ โดยการวัดการเลื่อนเฟสระหว่างความถี่การสั่นของท่อทั้งสอง ซึ่งค่านี้จะเปลี่ยนแปลงไปตามอัตราการไหลของมวลที่ผ่านท่อ
ความสามารถในการวัดที่หลากหลาย
นอกจากการวัดการไหลของมวลแล้ว วงจรขั้นสูงของ ALCM-DT ยังสามารถวัดค่าต่างๆ ต่อไปนี้ได้อีกด้วย:
- ความหนาแน่น
- อุณหภูมิ
- การไหลเชิงปริมาณ
- เปอร์เซ็นต์ของความเข้มข้น
- เปอร์เซ็นต์การหักล้างน้ำ
ความคล่องตัวของเครื่องวัดอัตราการไหลของมวล Coriolis แบบท่อสามเหลี่ยมนี้ ทำให้มันเป็นโซลูชันที่ครบถ้วนสำหรับความต้องการการวัดอัตราการไหลต่ำ โดยมอบข้อมูลที่แม่นยำและน่าเชื่อถือสำหรับการประยุกต์ใช้งานที่หลากหลาย
