ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Airtec Air Cylinder Double Acting XG series ISO 15552

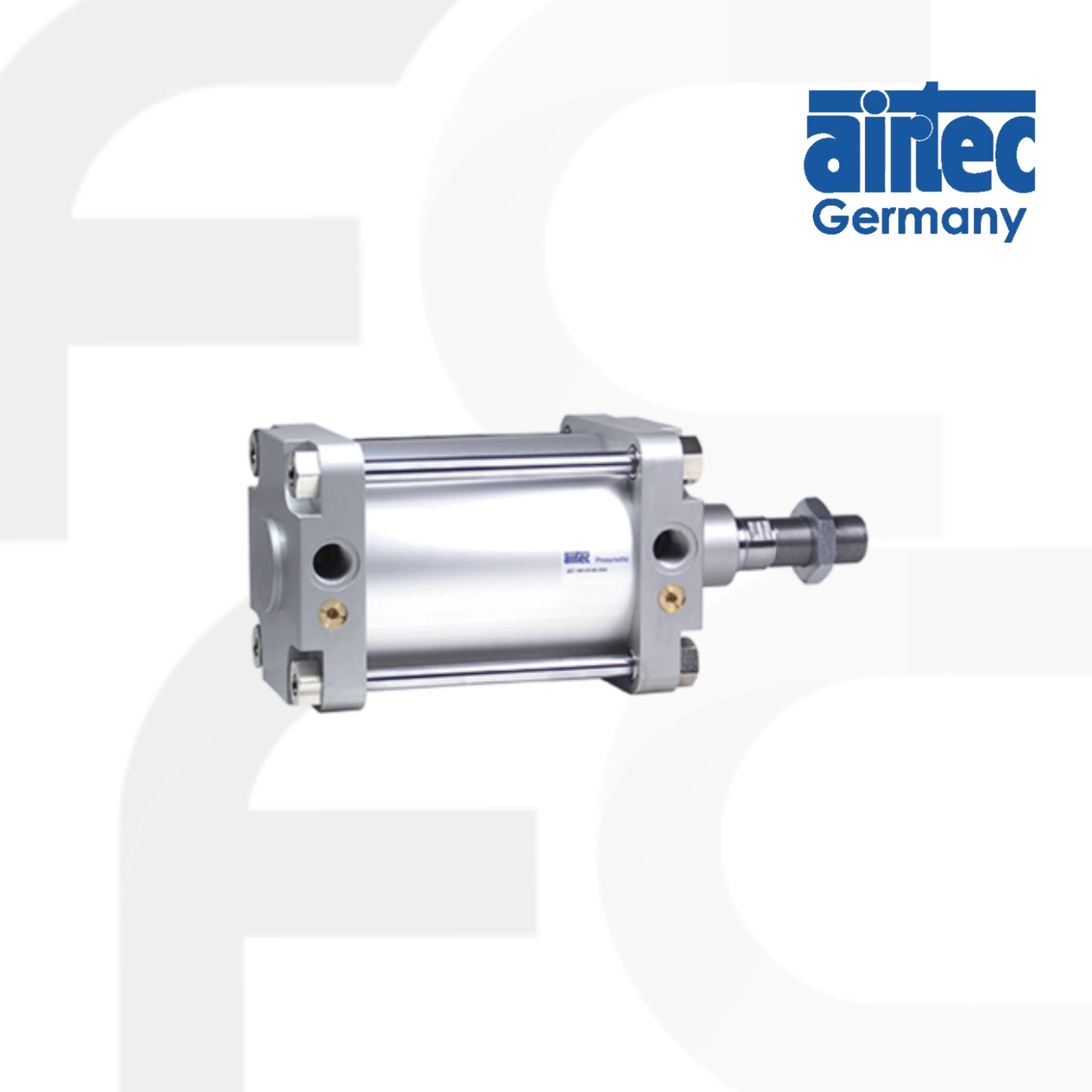

Air Cylinder Double Acting รุ่น XG Series เป็นกระบอกลมแบบสองทางคุณภาพสูงที่ออกแบบมาเพื่อตอบโจทย์การใช้งานในระบบอุตสาหกรรมที่ต้องการความแข็งแรง ความแม่นยำ และความทนทานเป็นพิเศษ โดดเด่นด้วยโครงสร้างอลูมิเนียมโปรไฟล์ที่แข็งแรงพร้อมร่องสำหรับติดตั้งเซ็นเซอร์ในตัว ทำให้สามารถติดตั้งและตรวจจับตำแหน่งลูกสูบได้อย่างสะดวกและแม่นยำ
รุ่น XG รองรับการทำงานที่ต้องการรอบการทำงานต่อเนื่อง (high duty cycle) มาพร้อมโช้คกันกระแทกแบบปรับได้ และลูกสูบแม่เหล็กสำหรับใช้งานร่วมกับ proximity sensors เหมาะอย่างยิ่งสำหรับระบบควบคุมอัตโนมัติ เครื่องจักรอุตสาหกรรมหนัก และงานที่ต้องการความเสถียรในการเคลื่อนไหวของลูกสูบ
DOWNLOAD DATA SHEET
cylinder XG series| Operating pressure | 1 … 10 bars |
| Temperature range | -20°C ... +80°C ( 0 ... +150°C ) |
| Max. stroke | 2500 mm |
| Medium | Filtered, oil-free and dried compressed air according to ISO 8573-1:2010, Class 7:2:4, instrument air, free of aggressive additives. Alternatively the pressure dew point must be at least 10°C below lowest occurring ambient temperature. |
| Materials |
Cylinder tube: Al, (painted) End caps: Al-die-cast (painted) Piston rod: steel hard chrome plated (optional 1.4301) Seals: PU, NBR (optional FKM) |
 |
Cylinders in accordance with 2014/34/EU (ATEX) available. |
| Model-no.: | XG-160-... | XG-200-... | XG-250-... | XG-320-... |
| Piston Ø (mm) | 160 | 200 | 250 | 320 |
| Force at 6 Extension | 10852 | 16956 | 26494 | 43407 |
| bar (N) Retraction | 10174 | 16278 | 25434 | 41725 |
| Connection | G3/4 | G3/4 | G1 | G1 |
| Piston rod thread | M36 x 2 | M36 x 2 | M42 x 2 | M48 x 2 |
| Cushioning length (mm) | 50 | 50 | 60 | 65 |
