ความแตกต่างระหว่างระบบสื่อสาร RS485 และ 4-20MA พร้อมข้อดีข้อเสีย

อุปกรณ์ที่ใช้ในการควบคุมกระบวนการอุตสาหกรรมมีความสามารถในการแปลงความดันของของไหลหรือก๊าซเป็นสัญญาณอะนาล็อกมาตรฐาน เช่น 4-20mA หรือสัญญาณดิจิตอล เช่น HART และ RS485 ก่อนที่จะส่งต่อไปยังระบบควบคุมกระบวนการต่างๆ บทความนี้ให้ข้อมูลเกี่ยวกับ สัญญาณดิจิตอล RS485 และ สัญญาณอนาล็อก 4-20mA แตกต่างกันอย่างไร

เครื่องตรวจจับก๊าซแบบ RS485 ใช้สายไฟหุ้มฉนวน 4 คอร์ ประกอบด้วยสายไฟ 2 เส้น และสายสัญญาณ 2 เส้น ซึ่งสามารถส่งข้อมูลได้ในระยะทางที่ค่อนข้างไกล ประมาณ 1-2 กิโลเมตร ในขณะที่เครื่องตรวจจับก๊าซแบบ 4-20mA ใช้สายไฟสามแกน ประกอบด้วยสายไฟหนึ่งเส้นและสายสัญญาณหนึ่งเส้น สามารถส่งข้อมูลได้ในระยะที่สั้นกว่า ภายในระยะ 1 กิโลเมตร

1. ระบบ RS485 คืออะไร

RS485 คือรูปแบบการส่งข้อมูลแบบ ดิจิทัล (Digital Serial Communication) ที่รองรับการเชื่อมต่ออุปกรณ์หลายตัวในระบบเดียวกัน โดยมักใช้ร่วมกับโปรโตคอลสื่อสาร เช่น Modbus RTU ซึ่งสามารถส่งข้อมูลหลายประเภทในแพ็กเกจเดียว เช่น อุณหภูมิ ความดัน สถานะการทำงาน และค่าการแจ้งเตือน

ข้อดีของระบบ RS485

  • รองรับการเชื่อมต่อแบบ Multidrop (1 Master สามารถเชื่อมต่อได้ถึง 32 อุปกรณ์ Slave หรือมากกว่า)

  • ส่งข้อมูลได้หลายค่าพร้อมกัน เหมาะกับระบบที่ต้องการข้อมูลจำนวนมาก

  • รองรับการสื่อสารแบบสองทาง (สามารถสั่งงานและรับข้อมูลจากอุปกรณ์ได้)

  • ระยะส่งข้อมูลได้ไกลถึง 1,200 เมตร (ขึ้นอยู่กับความเร็วในการสื่อสาร)

ข้อจำกัดของระบบ RS485

  • ต้องมีการตั้งค่าระบบ เช่น Address, Baud Rate, Data Bit ซึ่งอาจซับซ้อนกว่าระบบ 4-20 mA

  • ความไวต่อการติดตั้ง เช่น การต่อลงกราวด์หรือการใส่ตัวต้านทาน (Termination Resistor) ต้องถูกต้องเพื่อป้องกันสัญญาณรบกวน

  • ต้องมีซอฟต์แวร์หรืออุปกรณ์ที่สามารถอ่านและแปลข้อมูลดิจิทัลได้

2. ระบบ 4-20 mA คืออะไร

4-20 mA คือรูปแบบการส่งสัญญาณแบบ อนาล็อก ที่นิยมใช้สำหรับการวัดและควบคุม เช่น อุณหภูมิ ความดัน ระดับของเหลว ฯลฯ โดยอุปกรณ์จะส่งกระแสไฟฟ้าในช่วง 4 ถึง 20 มิลลิแอมป์ เพื่อแทนค่าที่วัดได้

ข้อดีของระบบ 4-20 mA

  • มีความทนทานต่อสัญญาณรบกวนสูง เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีคลื่นรบกวนทางไฟฟ้า

  • สามารถตรวจสอบสภาพการทำงานของระบบได้ เช่น หากกระแสต่ำกว่า 4 mA แสดงว่าอาจมีปัญหาสายขาด

  • มีความแม่นยำและเสถียร แม้ใช้สายส่งข้อมูลระยะไกล (มากกว่า 300 เมตร)

  • ระบบเรียบง่ายและประหยัดค่าใช้จ่ายในการติดตั้ง

ข้อจำกัดของระบบ 4-20 mA

  • ส่งข้อมูลได้เพียงค่าเดียวต่อช่องทาง เช่น ค่าความดันอย่างเดียว

  • ไม่สามารถเชื่อมต่ออุปกรณ์หลายตัวในสายเดียวกัน

  • ไม่สามารถสื่อสารแบบสองทางได้ (One-way communication)

คำแนะนำเพิ่มเติมจากประสบการณ์งานอุตสาหกรรม

  • ถ้าคุณไม่แน่ใจ หรือมีการขยายระบบในอนาคต เลือก RS485 ไว้ก่อนได้ เพราะยืดหยุ่นกว่า

  • ถ้าคุณต้องการติดตั้งแบบ plug-and-play ใช้งานเร็ว ระบบไม่ซับซ้อน 4-20 mA จะง่ายกว่า

  • ระบบใหม่ในปัจจุบันนิยม RS485 เพราะสามารถต่อกับระบบ IoT หรือ Cloud ได้ง่ายกว่า

สรุปและแนวทางการเลือกใช้งาน

การเลือกใช้ระบบ 4-20 mA หรือ RS485 ควรพิจารณาจากลักษณะของงานและความต้องการของระบบ หากเป็นระบบขนาดเล็ก ไม่ซับซ้อน และต้องการส่งข้อมูลเพียงค่าหนึ่ง เช่น สัญญาณจากเซนเซอร์เดี่ยว ระบบ 4-20 mA จะเหมาะสมกว่า

ในทางกลับกัน หากต้องการระบบที่สามารถสื่อสารข้อมูลหลายชนิดพร้อมกัน เชื่อมต่อหลายอุปกรณ์ และสามารถควบคุมแบบสองทาง RS485 จะเป็นทางเลือกที่เหมาะสมมากกว่า โดยเฉพาะในระบบ SCADA หรือระบบ IoT

สินค้าที่เกี่ยวข้อง

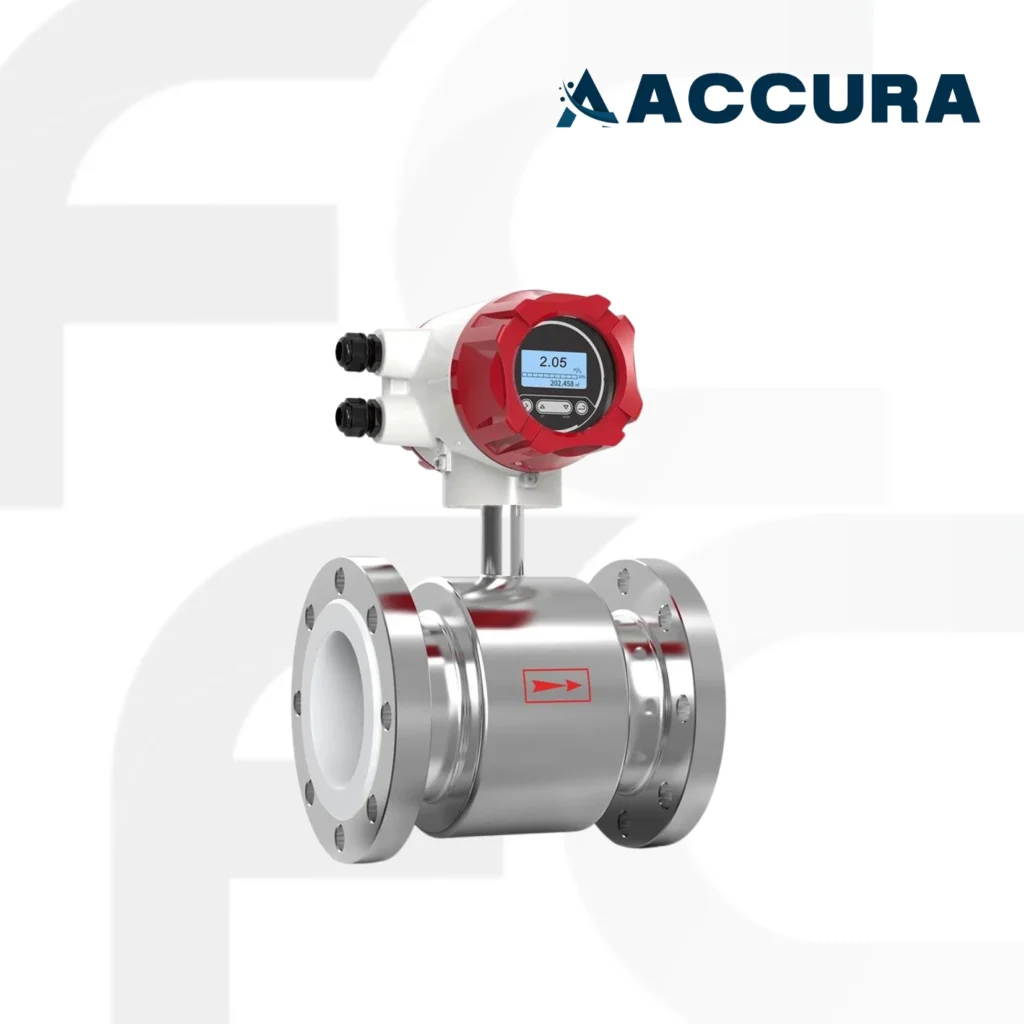

Stainless steel body Electromagnetic flowmeter เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า รุ่น LDG เหมาะสำหรับใช้กับของเหลวที่นำไฟฟ้าได้ทุกประเภท มีการใช้งานหลักในการตรวจสอบความแม่นยำของการวัดในของเหลว การวัดแสง

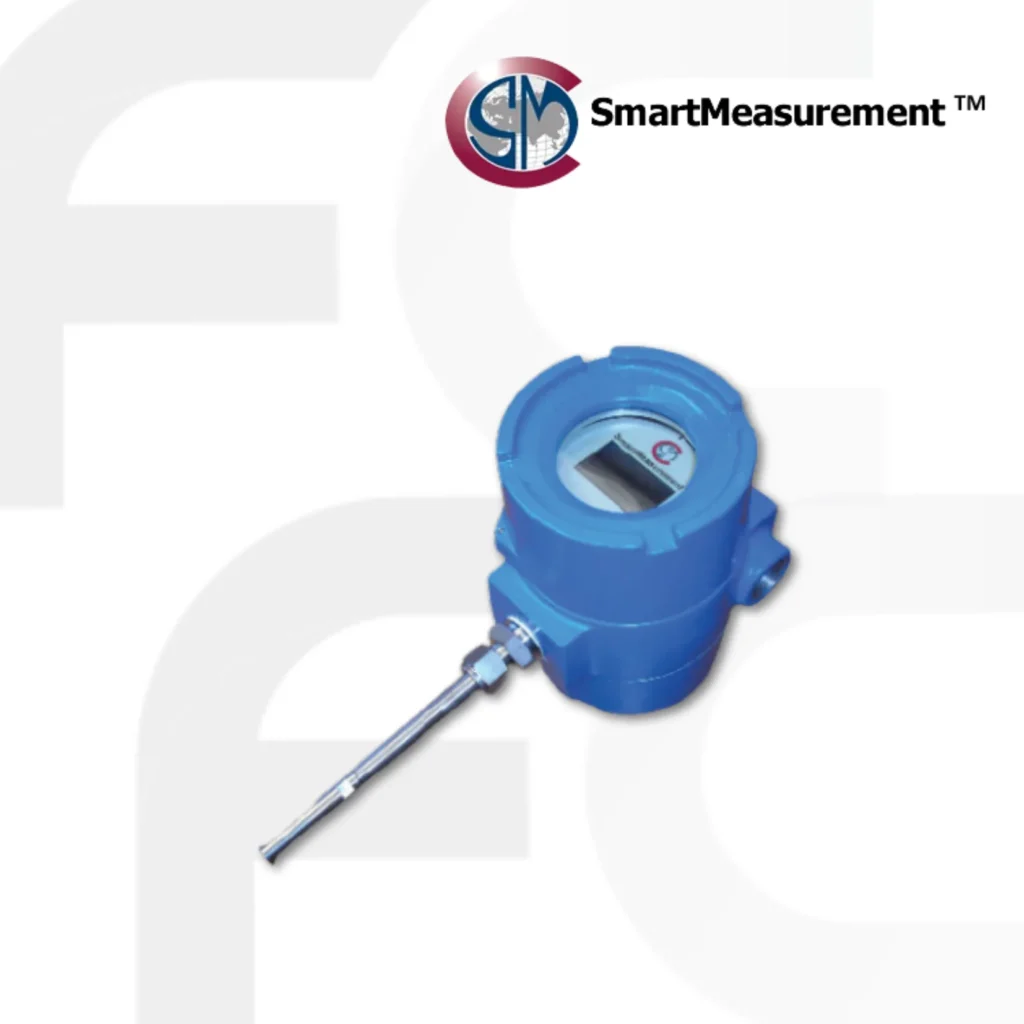

เครื่องวัดการไหลของมวลความร้อน Thermal mass flow meters ATMF-IS series

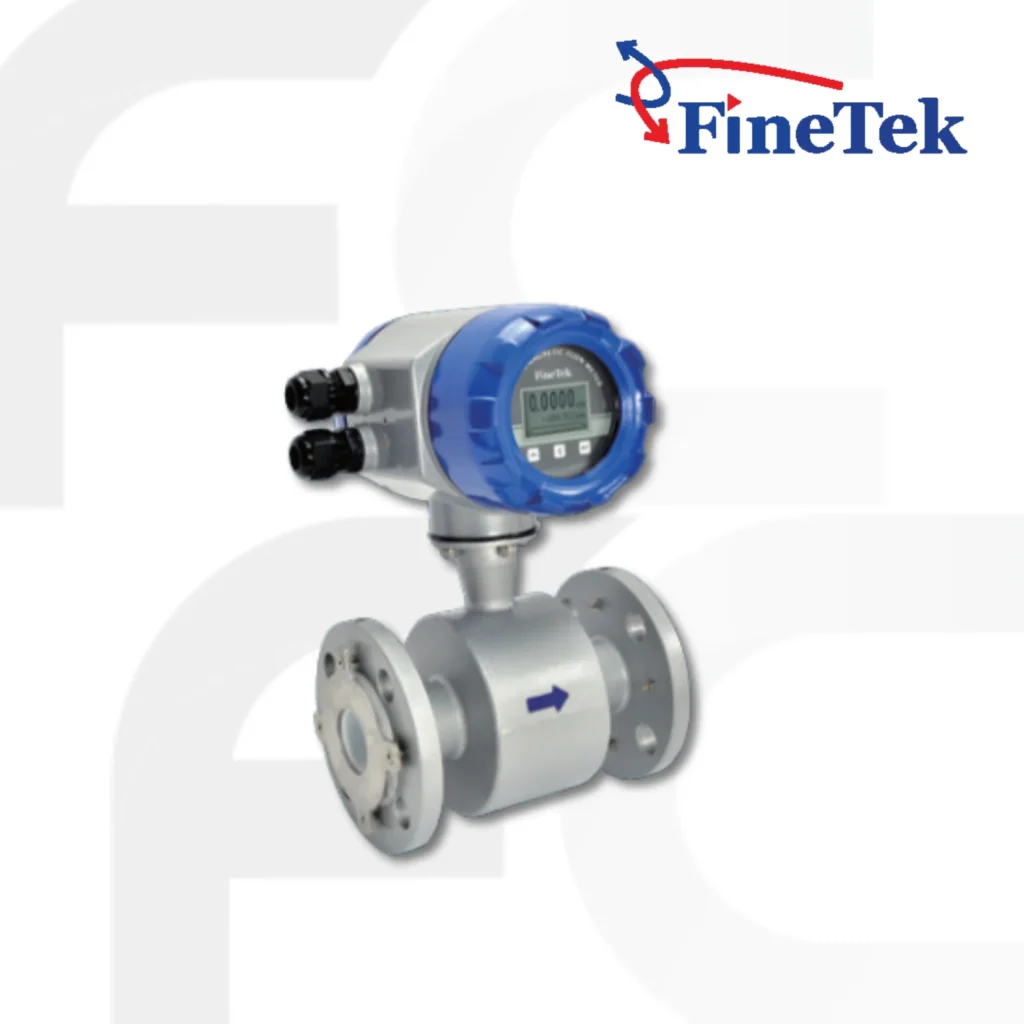

Electromagnetic Flow Meter รุ่น EPD เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า จาก FineTek ใช้สำหรับ วัดของเหลวนําไฟฟ้าและของเหลวที่มีปริมาณของแข็งต่ำได้

อ้างอิง: FLU-TECH, ACCURA, SMARTMEASUREMENT, BURKERT, FPC

บทความอื่น ๆ เพิ่มเติม

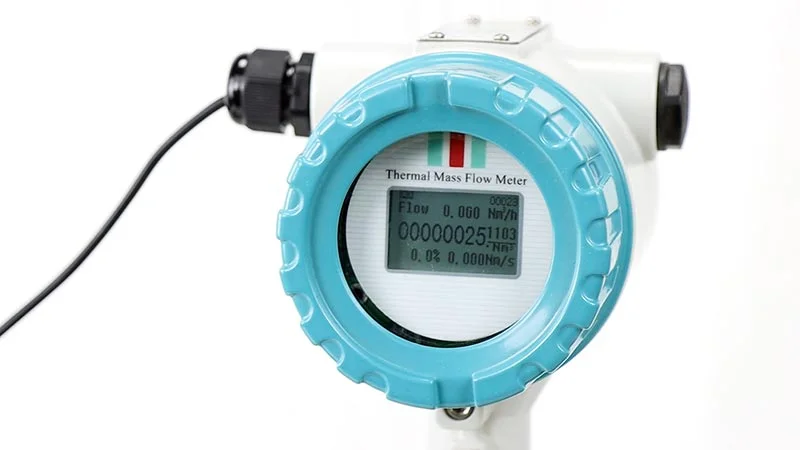

Thermal Mass Flow Meter จากแบรนด์ FPC ทำงานอย่างไร?
