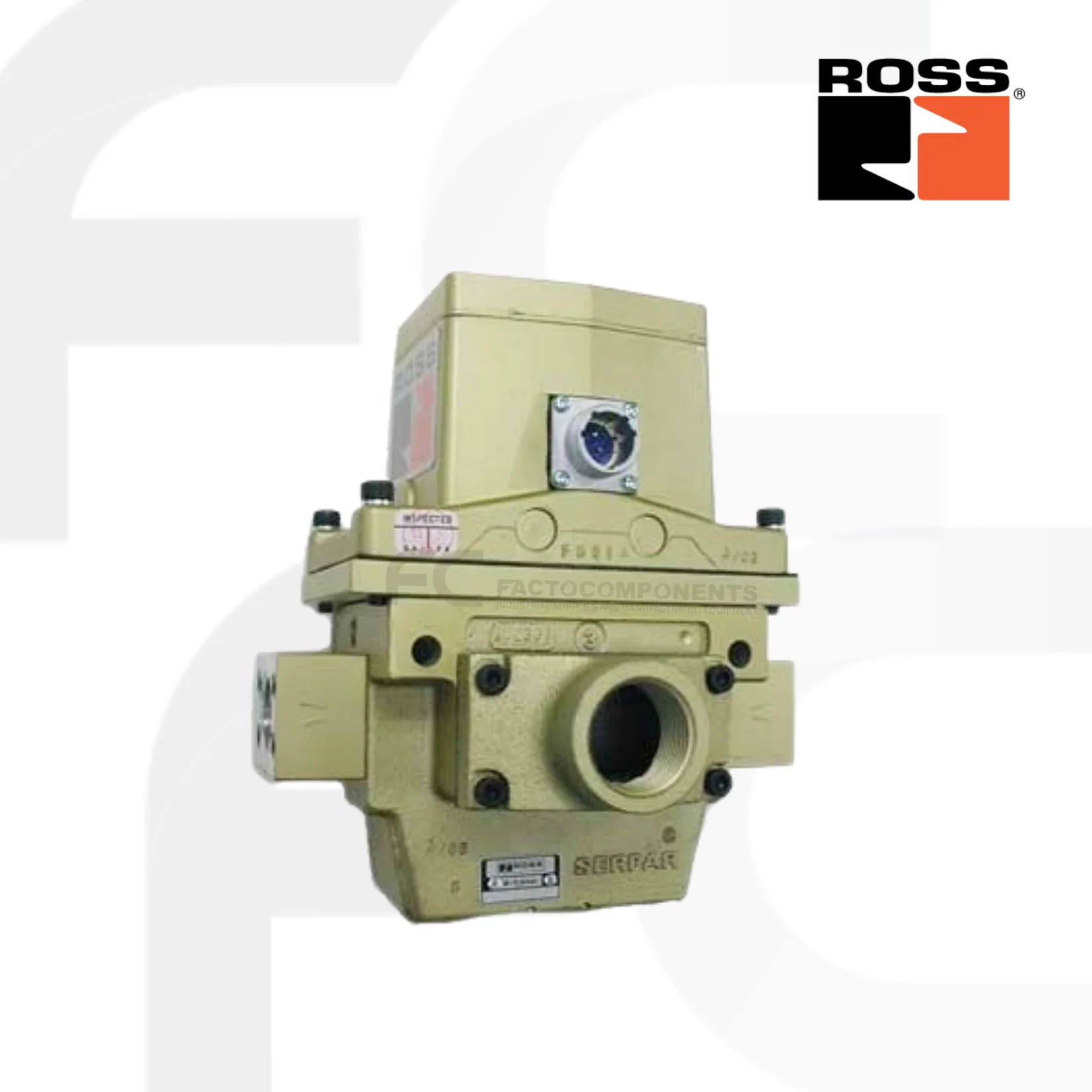

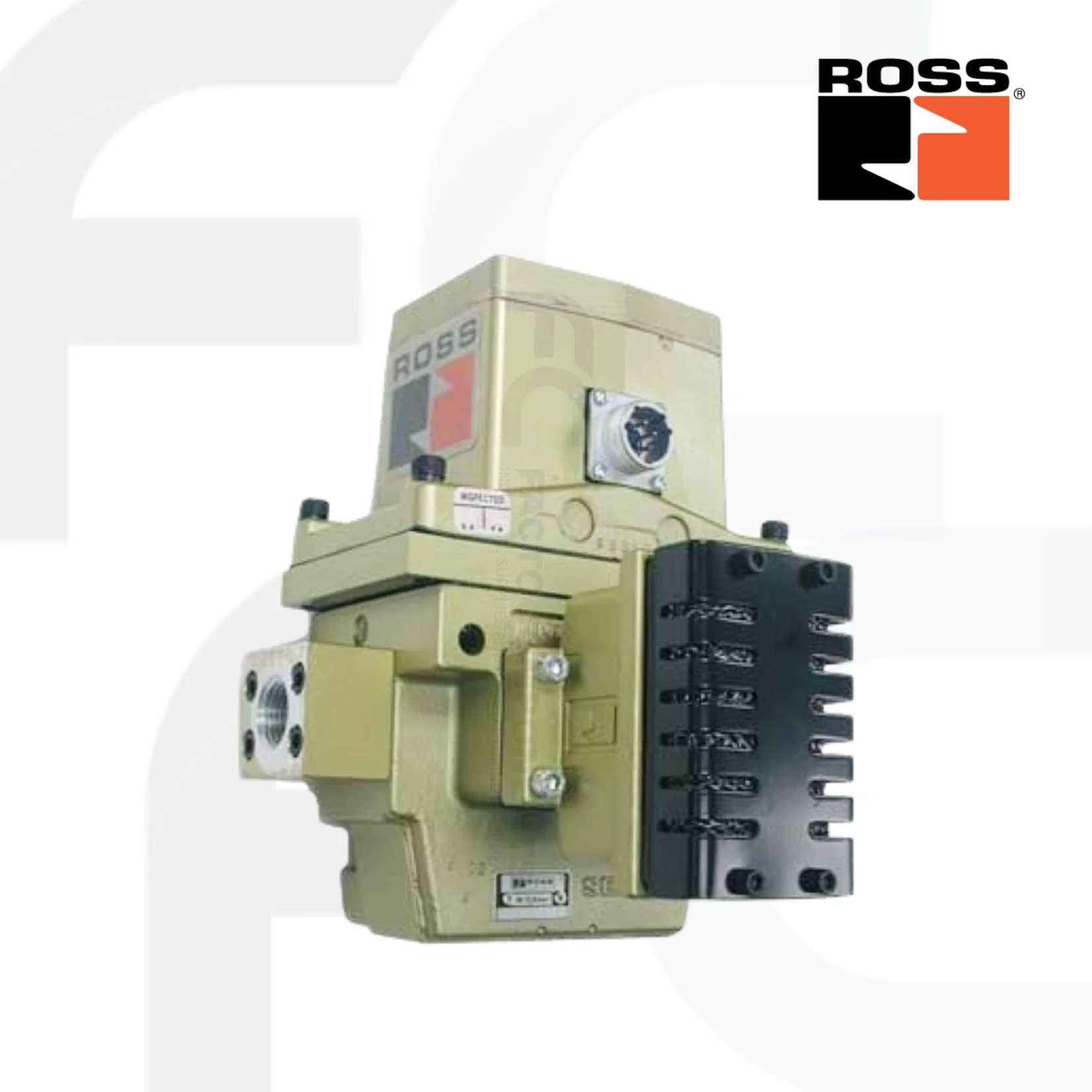

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ ROSS 35 Series Crossflow Press Control Double Valves Size 4 Type 3573C4258
Crossflow Press Control Double Valves Size 4 การออกแบบวาล์วคู่ SERPAR Crossflow มีความโดดเด่นด้วยทางไหลข้ามและวาล์วสปูลบนก้านวาล์วหลัก การจัดเรียงนี้จะให้ลักษณะการไหลที่เป็นเอกลักษณ์ของวาล์ว
จอภาพ: จอภาพแบบครบชุดในตัว ออกแบบมาเพื่อยับยั้งการทำงานของวาล์วในกรณีที่วาล์วทำงานผิดปกติ จะถูกติดตั้งไว้ในชุดวาล์ว จอภาพ ROSS มี 3 ประเภทให้เลือก: นิวแมติก (Pneumatic), อิเล็กโทรนิวแมติก (Electro-pneumatic) และอิเล็กทรอนิกส์ (Electronic)
ขนาดวาล์ว: วาล์วคู่ ROSS มีให้เลือก 4 ขนาด เพื่อความสะดวก วาล์วถูกกำหนดโดยขนาดที่กำหนด 4, 8, 12 และ 30 ขนาดเหล่านี้ประมาณค่าเฉลี่ยของค่าสัมประสิทธิ์การไหล (CV) ของเส้นทางการไหลต่างๆ ผ่านวาล์ว
DOWNLOAD DATA SHEET
type 3573C4258STANDARD SPECIFICATIONS
Pilot Solenoid : Two,rated for continuous duty.
Standard voltages : 100-110 volts 50 Hz, 100-120 volts ,24,110volts DC.Other voltages available.
Power Consumption : Each solenoid,87VA inrush,30VA holding on 50 or 60 Hz ;14 watts on DC
Electrical Connections : Multipin Connector.
Ambient Temperature : 4 to 50 °C ( 40 to 120 °F)
Media Temperature : 4 to 80 °C ( 40 to 175 °F)
Flow Media : Filtered air.
Pressure Range : 2 to 8.5 bar(30 to 125 psi)
Ports : NPT threads.
| VALVE MODEL NUMBER (WITH SILENCER) | ||||||||||||||
| PORT SIZE | MODEL NUMBER (WITH SILENCER) | AVERAGE CV. | WEIGHT | DIMENSION | ||||||||||
| 1 TO 2 | 2 TO 3 | Kg | A | B | C | |||||||||
| 3/8" | J3573B3258 | 3.0 | 6.0 | 3.8 | 183 | 205 | 160 | |||||||
| 1/2" | J3573B4258 | |||||||||||||
| 3/4" | J3573B5258 | 3.0 | 9.0 | 3.8 | 183 | 205 | 160 | |||||||
| 1" | J3573A6709 | 3.0 | 9.0 | 3.8 | 218 | 205 | 160 | |||||||
| VALVE MODEL NUMBER (WITHOUT SILENCER) | ||||||||||||||||
| PORT SIZE | EXH. PORT | MODEL NUMBER (WITH SILENCER) | AVERAGE CV. | WEIGHT | DIMENSION | |||||||||||
| 1 TO 2 | 2 TO 3 | Kg | A | B | C | |||||||||||
| 3/8" | 1" | J3573B3257 | 3.0 | 6.0 | 3.5 | 183 | 205 | 117 | ||||||||
| 1/2" | 1" | J3573B4257 | ||||||||||||||
| 3/4" | 1" | J3573B5257 | 3.0 | 9.0 | 3.5 | 183 | 205 | 117 | ||||||||
| 1" | 1" | J3573A6711 | 3.0 | 9.0 | 3.5 | 218 | 205 | 117 | ||||||||
