ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Airtec Mini Cylinder Double Acting HMU series

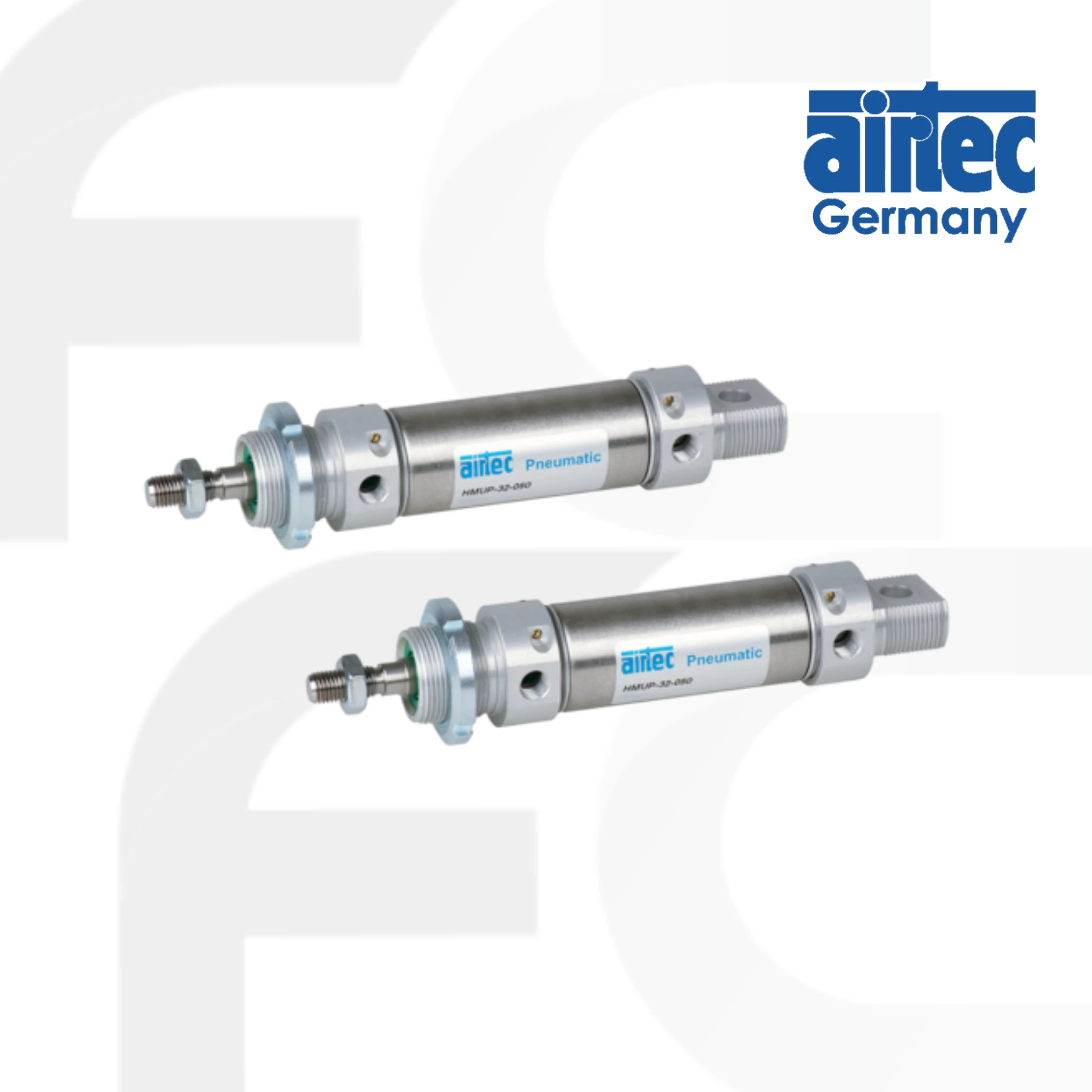

Airtec Mini Cylinder Double Acting รุ่น HMU Series เป็นกระบอกลมขนาดเล็กคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในพื้นที่จำกัด โดยยังคงความแข็งแรง ทนทาน และให้ประสิทธิภาพการทำงานสูง ด้วยระบบ Double Acting ที่ให้แรงลมในทั้งสองจังหวะ (ยืดและหด) ช่วยให้การควบคุมการเคลื่อนที่ของลูกสูบมีความแม่นยำและราบรื่น
รุ่น HMU โดดเด่นด้วยโครงสร้างแบบโปรไฟล์อลูมิเนียมน้ำหนักเบา พร้อมร่องสำหรับติดตั้งเซ็นเซอร์ในตัว (integrated sensor grooves) รองรับการใช้งานกับ proximity sensor เพื่อตรวจจับตำแหน่งลูกสูบได้อย่างแม่นยำ เหมาะสำหรับระบบอัตโนมัติขนาดเล็ก อุตสาหกรรมอาหาร เครื่องจักรประกอบ และงานที่ต้องการความยืดหยุ่นสูงในพื้นที่จำกัด
DOWNLOAD DATA SHEET
cylinder cm series| Operating pressure | 1 … 10 bars |
| Temperature range | -30°C ... +80°C ( 0 ... +150°C for high temperature version) |
| Medium | Filtered, oil-free and dried compressed air according to ISO 8573-1:2010, Class 7:2:4, instrument air, free of aggressive additives. Alternatively the pressure dew point must be at least 10°C below lowest occurring ambient temperature. |
| Materials |
Cylinder tube: AISI 304 (1.4301) End caps: AISI 304 (1.4301) Piston rod: AISI 316 (1.4401) Seals: PU |
 |
Cylinders in accordance with 2014/34/EU (ATEX) available. |
| Model-no.: | Cxx-16-... | Cxx-20-... | Cxx-25-... |
| Piston Ø (mm) | 16 | 20 | 25 |
| Force at 6 Extension | 109 | 170 | 265 |
| bar (N) Retraction | 93 | 142 | 223 |
| Connection | M5 | G1/8 | G1/8 |
| Piston rod thread | M10 x 1.25 | M12 x 1.25 | M16 x 1.5 |
| Max. stroke (mm) | 250 | 600 | 600 |
| Cushioning length (mm)* | - | 17 | 19,5 |
