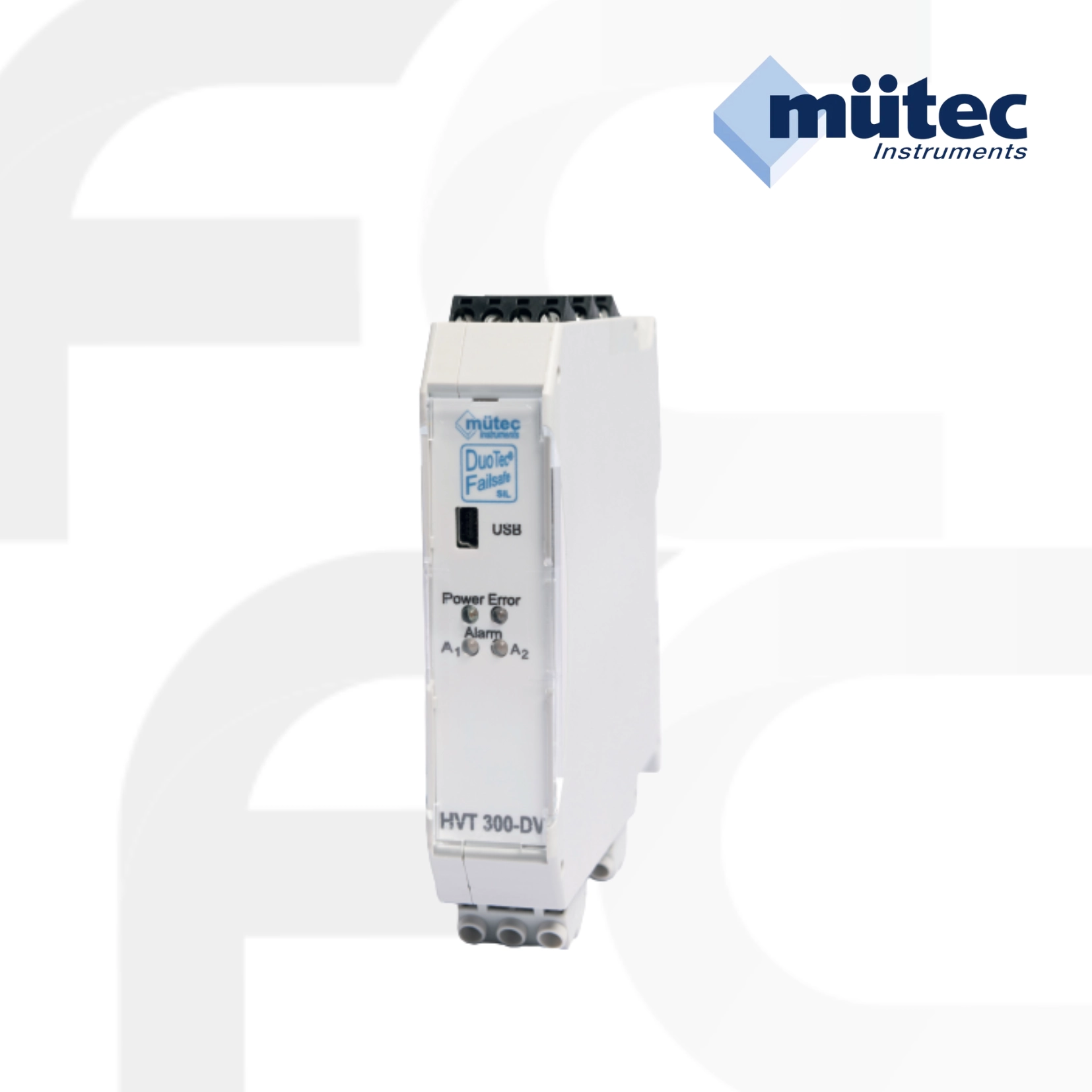

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Mütec HVT 300-DV series Shunt Current Transmitter
HVT 300-V เป็นเครื่องส่งสัญญาณกระแสชันท์ SIL2สำหรับวัดกระแสไฟฟ้าที่สูงมากผ่านตัวต้านทานชันท์ ซึ่งต้องใช้ช่วงการวัด 0-60/70 mV อุปกรณ์นี้ส่วนใหญ่ใช้ในอุปกรณ์ไฮโดรเจน เช่น เพื่อตรวจสอบวงจรเรียงกระแสกำลังสูงและโพลาไรเซชัน รวมถึงแหล่งจ่ายไฟ เพื่อให้กระบวนการอิเล็กโทรไลเซอร์ทำงานได้อย่างปลอดภัย ด้วยค่าขีดจำกัดความปลอดภัยที่กำหนดค่าได้ HVT 300-DV จึงเป็นอุปกรณ์อเนกประสงค์เพื่อความปลอดภัยสูงสุด
DOWNLOAD DATA SHEET
HVT 300-DVTechnical Data
| Certificate | SIL 2 according to IEC 61508 |
| Measurement range | 0...70 mV DC |
| Input Resistance | 10 k Ω each channel |
| Analog Output | 0/4… 20 mA |
| Load | Max. 500 Ω at 22 mA |
| Accuracy | < 0,5 % |
| Contact outputs | Normally Open |
| Switching Power | Max. 37,5 VA / Max. 30 W |
| Switching Voltage | Max. 125 VAC / 30 V DC |
| Switching Current | Max. 0,3 A AC / 1A DC |
| Contact Material | AG Pd + 10 µAu |
| Status LEDs | Power: Green |
| Error / SIL Alarm: Red | |
| REL1/REL2: Yellow | |
| USB Interface | USB 2.0 |
| RS485 Interface | Half duplex, no scheduling |
| Baud rate | 9600 bps |
| Device Address | 1-248 |
| Supply Power Consumption | 24VDC (20…30VDC) Max. 1,9W |
| Temperature | -10C...+60C |
| Storage / Transport | -20C...+70C |
| Perm. Humidity | 10%...90% r.H no cond. |
| Max. operating | <2000m above mean sea |
| Altitude | level |
| Temperature | <0,01%/K (max) |
| Coefficient | <0,005%/K (typical) |
| Galvanic isolation | 4,3 kV AC test voltage |
| Overvoltage | CAT II: 1000 V |
| category | Pollution Degree 2 |
| PCB Material | FR4 |
| Housing Material | Polyamide |
| Protection Class | IP20 |
| Flammability UL94 | V0 |
| Mounting type | 35mm DIN rail |
