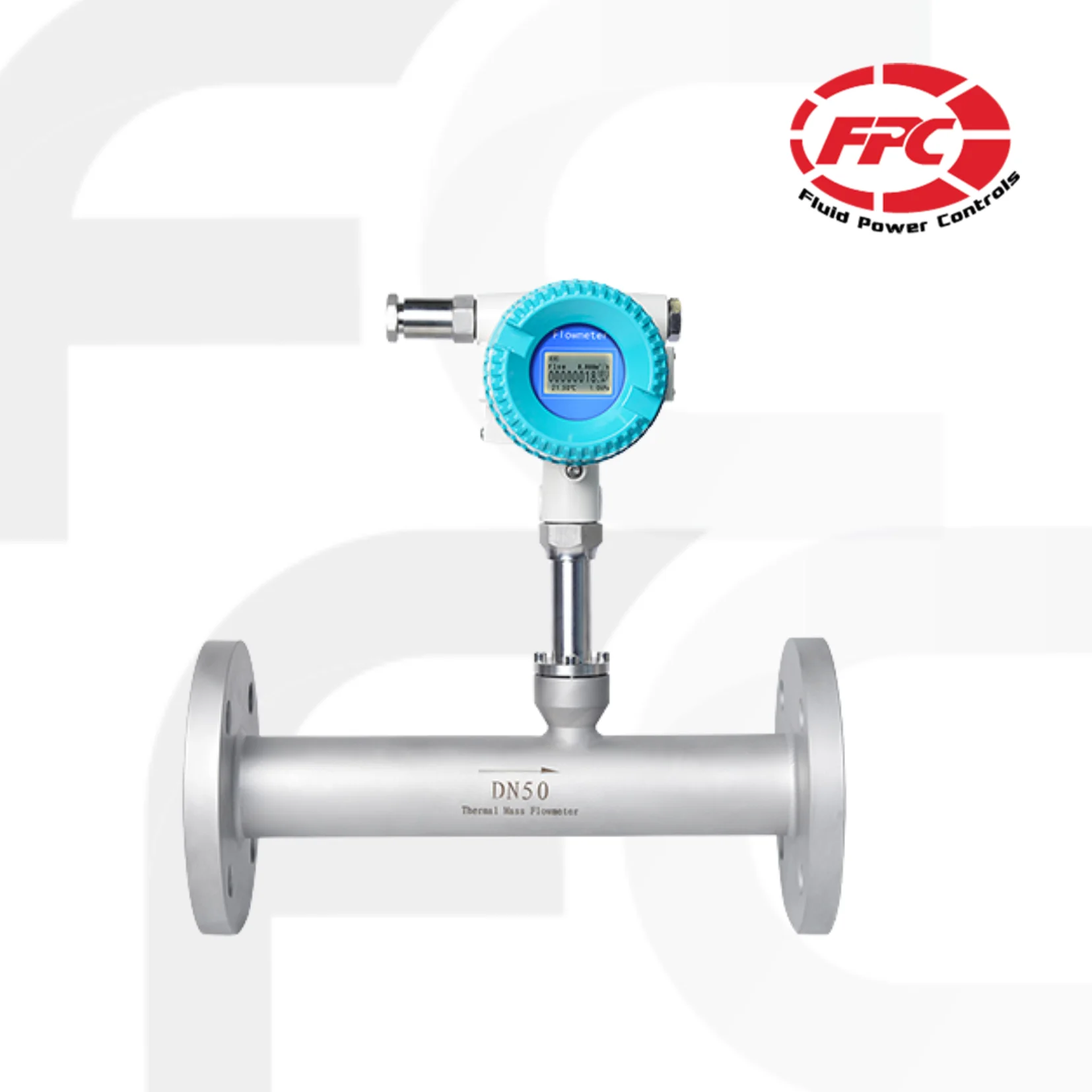

Thermal Mass Flow Meter
Characteristics
- Velocity: 0.1-100Nm/s
- Measuring Medium: Various of Gas (Except acetylene)
- Working Temperature: Sensor: -40~+220 degC Transmitter:-20~+45 degC
- Pipe Size: (Insert connection) DN50-DN2000mm, In-line connection (DN10-DN2000mm)
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ FPC Thermal Mass Flow Meter
มาตรวัดอัตราการไหลของมวลก๊าซความร้อนแบบหน้าแปลนเป็นมาตรวัดอัตราการไหลของมวลชนิดเดียวที่ได้รับความนิยมในการใช้งานอุตสาหกรรมเนื่องจากการออกแบบและการสร้าง จุดเด่นคือไม่มีชิ้นส่วนที่เคลื่อนไหว เส้นทางการไหลตรงแทบจะไม่มีสิ่งกีดขวาง ไม่จำเป็นต้องแก้ไขอุณหภูมิหรือความดัน และยังคงความแม่นยำได้ตลอดอัตราการไหลที่หลากหลาย สามารถลดการเดินท่อตรงได้โดยใช้องค์ประกอบปรับสภาพการไหลแบบแผ่นคู่ และการติดตั้งก็ง่ายมากโดยมีการแทรกซึมของท่อน้อยที่สุด

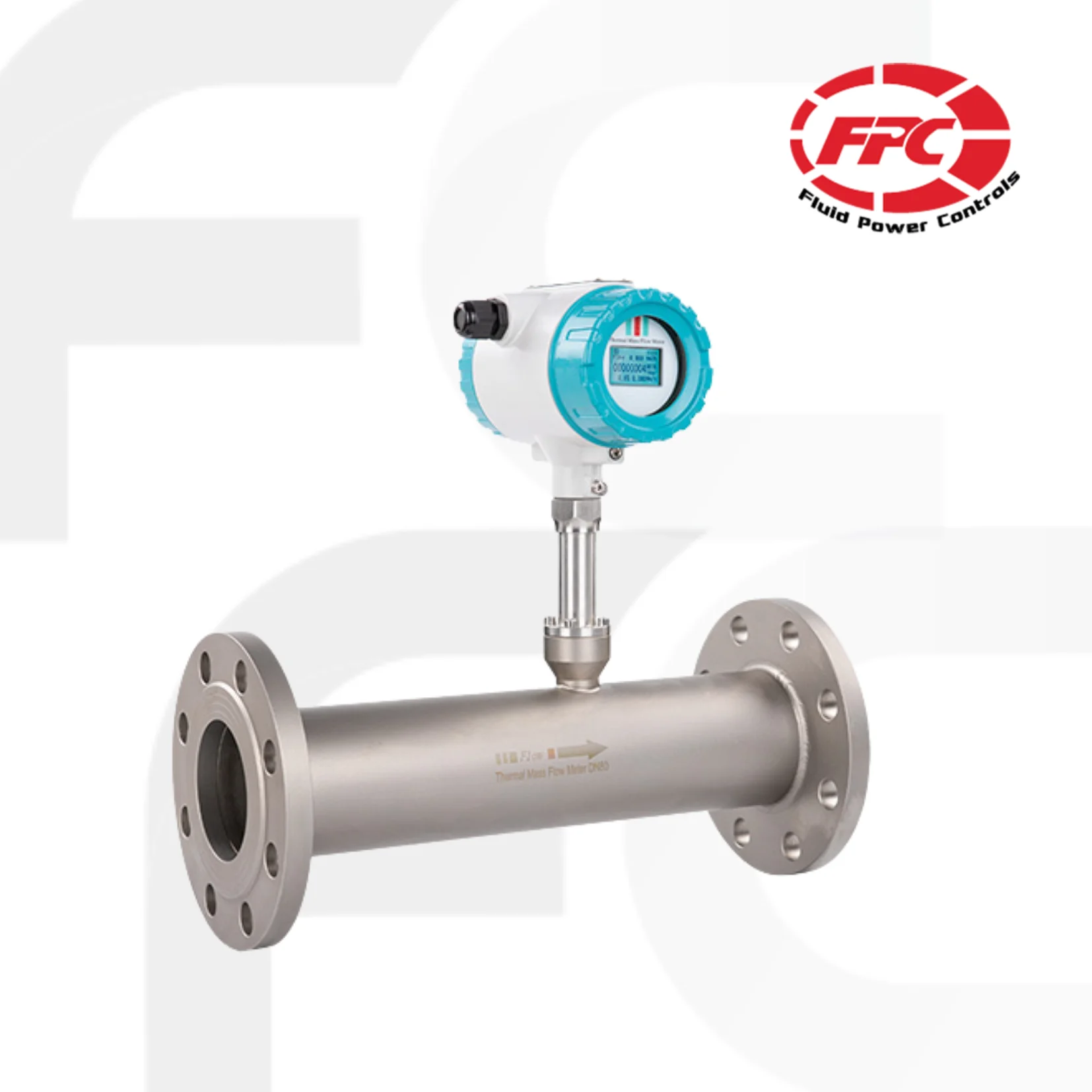

มิเตอร์วัดอัตราการไหลของมวลก๊าซความร้อนแบบหน้าแปลนขนาดตั้งแต่ DN10~DN2000mm
DOWNLOAD DATA SHEET
downloadTechnical Data
| Measuring Medium | Various of Gas (Except acetylene) |
| Pipe Size | (Insert connection) DN50-DN2000mm ,In-line connection(DN10-DN2000mm) |
| Velocity | 0.1-100Nm/s |
| Accuracy | ±1% |
| Working Temperature | Sensor:-40~+220 degC Transmitter:-20~+45 degC |
| Working Pressure |
Insertion Sensor:medium pressure ≤1.6Mpa Flanged Sensor:medium pressure ≤4.0Mpa Special pressure please double check |
| Power Supply |
Compact type: 24VDC or 220VAC, Power consumption ≤18W Remote type:220VAC,Power consumption ≤19W |
| Response Time | 1s |
| Output | 4-20mA(optoelectronic isolation,maximum load 500Ω),Pulse RS485(optoelectronic isolation) and HART |
| Alarm Output | 1-2 line Relay, Normally Open state, 10A/220V/AC or 5A/30V/DC |
| Sensor Type | Standard Insertion, Hot-tapped Insertion and Flanged |
| Construction | Compact and Remote |
| Pipe Material | Carbon Steel, Stainless Steel,Plastic etc. |
| Display | 4 lines LCD Mass flow, Volume flow in standard condition, Flow totalizer, Date and Time, Working time, and Velocity, etc. |
| Protection | IP65 |
ข้อดีของ Thermal Mass Flow Meter
- อัตราส่วนช่วงกว้าง 1,000:1
- เส้นผ่านศูนย์กลางขนาดใหญ่ อัตราการไหลต่ำ การสูญเสียความดันที่ไม่สำคัญ
- การวัดอัตราการไหลของมวลโดยตรงโดยไม่มีการชดเชยอุณหภูมิและความดัน
- มีความไวสูงสำหรับการวัดอัตราการไหลต่ำ
- ออกแบบและเลือกได้ง่าย ติดตั้งและใช้งานง่าย
- เหมาะสำหรับการวัดอัตราการไหลของก๊าซแบบเดี่ยวหรือแบบผสมทุกประเภท สามารถวัดก๊าซด้วยความเร็วการไหลตั้งแต่ 100Nm/s ถึง 0.1Nm/s ซึ่งสามารถใช้สำหรับการตรวจจับการรั่วไหลของก๊าซ
- เซ็นเซอร์ไม่มีชิ้นส่วนที่เคลื่อนไหวและชิ้นส่วนตรวจจับความดัน และไม่ได้รับผลกระทบจากการสั่นสะเทือนต่อความแม่นยำในการวัด มีประสิทธิภาพในการวัดแผ่นดินไหวที่ดีและความน่าเชื่อถือในการวัดสูง
- ไม่มีการสูญเสียความดันหรือการสูญเสียความดันเพียงเล็กน้อย
- เมื่อวัดอัตราการไหลของก๊าซ มักจะแสดงในหน่วยปริมาณการไหลภายใต้สถานะมาตรฐาน และการเปลี่ยนแปลงอุณหภูมิ/ความดันของตัวกลางแทบไม่ส่งผลกระทบต่อค่าที่วัดได้ หากความหนาแน่นคงที่ในสถานะมาตรฐาน (นั่นคือองค์ประกอบไม่เปลี่ยนแปลง) ก็จะคล้ายกับเครื่องวัดอัตราการไหลของมวล
- รองรับวิธีการสื่อสารหลายวิธี เช่น การสื่อสาร RS485 โปรโตคอล MODBUS เป็นต้น ซึ่งสามารถบรรลุระบบอัตโนมัติและการบูรณาการในโรงงาน
