Mini Float Level Switch FDM series

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ FineTek – FDM Mini Float Level Switch, Liquid Level Switch (Food Grade)

Mini Float Level Switch รุ่น FDM เป็นผลิตภัณฑ์สวิตช์ระดับลูกลอยแม่เหล็กที่มีขนาดกะทัดรัดและคุ้มต้นทุนมาก อุปกรณ์สวิตช์ระดับลูกลอยแม่เหล็กขนาดเล็กเหล่านี้ทำงานโดยยึดตามหลักการทางวิทยาศาสตร์ 2 ประการ คือ การลอยตัวและแม่เหล็ก ส่วนลูกลอยของสวิตช์ระดับลูกลอยขนาดเล็กได้รับการออกแบบให้มีความหนาแน่นของของเหลวขั้นต่ำที่เฉพาะเจาะจง แรงโน้มถ่วงจำเพาะ โดยพิจารณาจากปริมาตรและน้ำหนักขององค์ประกอบลูกลอย ลูกลอยมีแม่เหล็ก และแกนคงที่ประกอบด้วยสวิตช์รีดที่เปิดหรือปิดหน้าสัมผัสไฟฟ้าเมื่อองค์ประกอบแม่เหล็กในลูกลอยสัมผัสกับแกน สวิตช์รีดจะย้อนกลับสถานะการสัมผัสเมื่อแม่เหล็กในองค์ประกอบลูกลอยเคลื่อนออกจากแกน

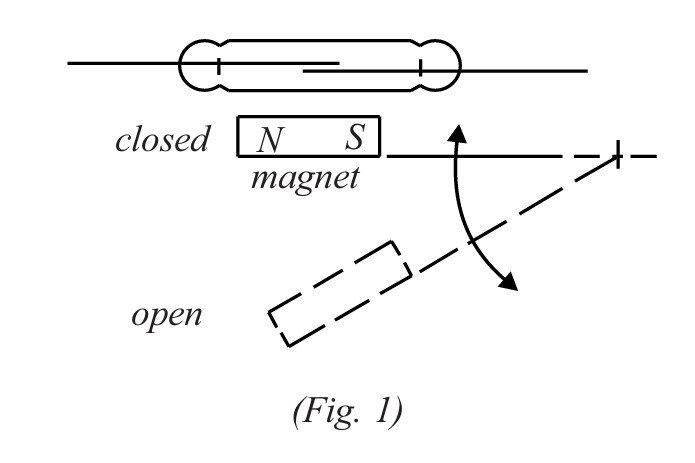

รูปที่ 1 แสดงการทำงานของแกนหมุน (สวิตช์รีดประเภท FCH) เมื่อแม่เหล็กของลูกลอยเคลื่อนเข้าใกล้แกนคงที่ของสวิตช์ แม่เหล็กของลูกลอยจะดันวงจรสวิตช์ของแกนเข้าหากันและปิดวงจรไฟฟ้า เมื่อแม่เหล็กของลูกลอยเคลื่อนออกจากแกน วงจรสวิตช์จะแยกออกจากกันและวงจรจะเปิดขึ้น

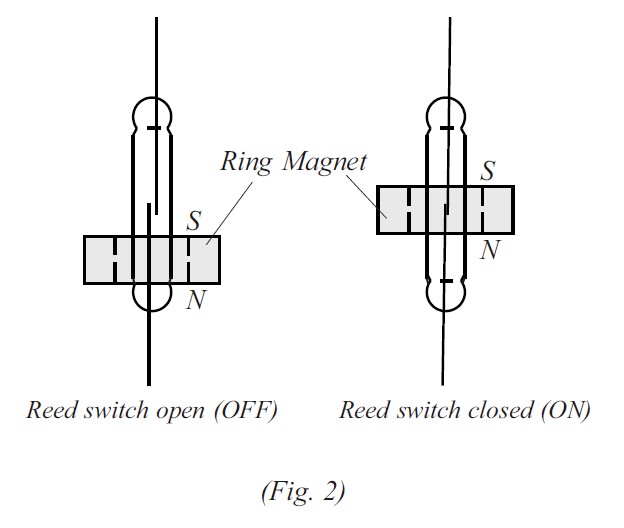

รูปที่ 2 แสดงการเปิดใช้งานในแนวตั้งฉาก (สวิตช์ลิ้นลอยชนิด FC V) เมื่อระดับของเหลวสูงขึ้นและดันลูกลอยขึ้น แม่เหล็กวงแหวนของลูกลอย (ที่ปิดผนึกไว้ในลูกลอย) จะเคลื่อนเข้าใกล้แกนคงที่ของสวิตช์

แม่เหล็กจะดันวงจรให้เข้าหากัน และเมื่อแม่เหล็กสัมผัสกัน จะปิดวงจรไฟฟ้า เมื่อแม่เหล็กลอยเคลื่อนออกจากสวิตช์ การสัมผัสวงจรจะถูกปล่อย และสวิตช์จะเปิดขึ้น
