Differential Pressure Transmitter คืออะไร

Differential Pressure Transmitter เครื่องส่งสัญญานความดันแตกต่าง คืออะไร

การวัดและควบคุมแรงดันเป็นส่วนสำคัญในอุตสาหกรรมหลากหลายประเภท หนึ่งในเครื่องมือหลักที่ใช้ในการทำงานนี้คือเครื่องส่งสัญญาณความดันแตกต่าง บทความนี้จะพาคุณไปสำรวจความซับซ้อนของเครื่องมือนี้ โดยจะทำความเข้าใจหลักการทำงาน ส่วนประกอบต่างๆ การประยุกต์ใช้งาน ประโยชน์ และอีกมากมายที่เกี่ยวข้องกับเครื่องส่งสัญญาณความดันแตกต่าง

Differential Pressure Transmitter คืออะไร

เครื่องส่งสัญญาณความดันแตกต่าง เป็นอุปกรณ์ที่ใช้วัดความดันที่แตกต่างกันระหว่างสองจุดในระบบ มีเซ็นเซอร์ที่ตรวจจับความดันที่แตกต่างและเครื่องส่งสัญญาณที่เปลี่ยนความดันที่ตรวจจับได้เป็นสัญญาณไฟฟ้า สัญญาณนี้จะถูกนำไปใช้ในการตรวจสอบและควบคุม หรือถ่ายทอดข้อมูลความดันไปยังอุปกรณ์หรือระบบอื่น

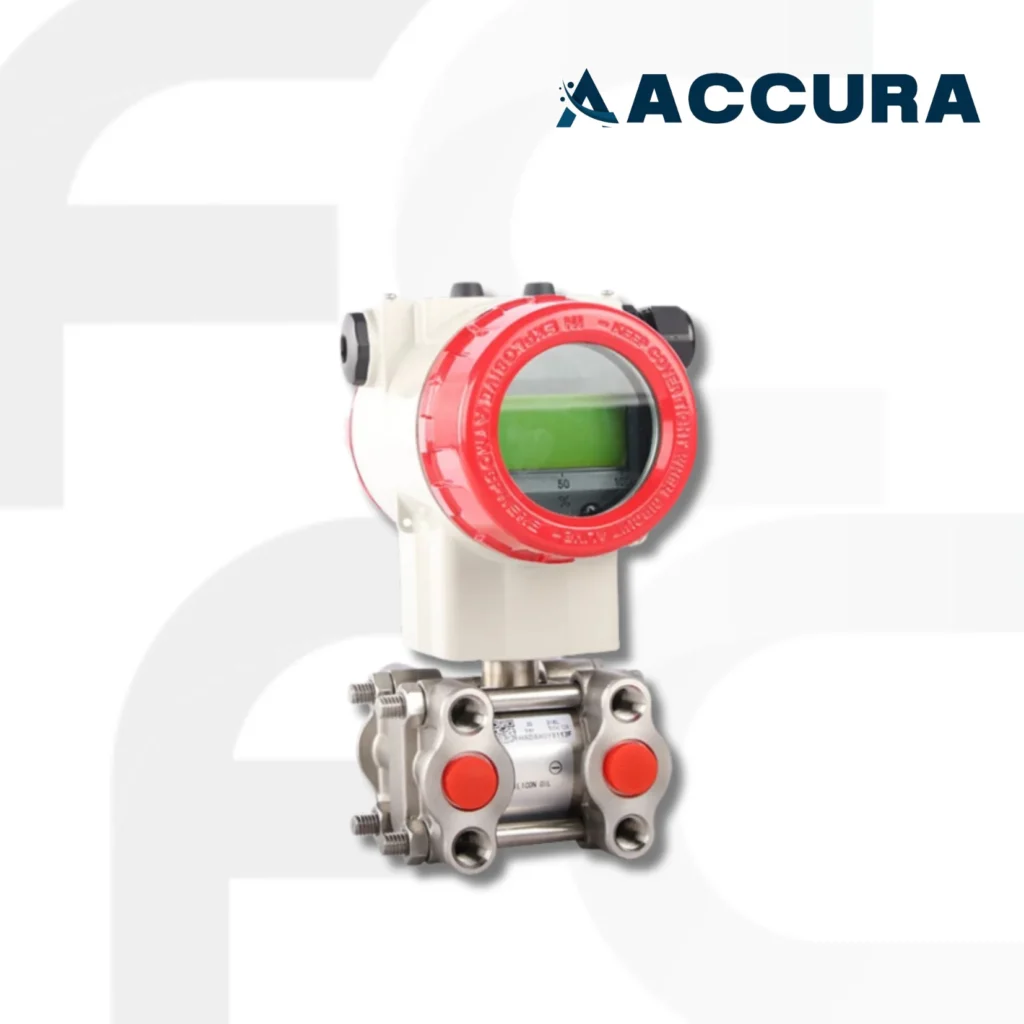

เครื่องส่งสัญญาณความดันแตกต่าง Differential Pressure Transmitter รุ่น 2051

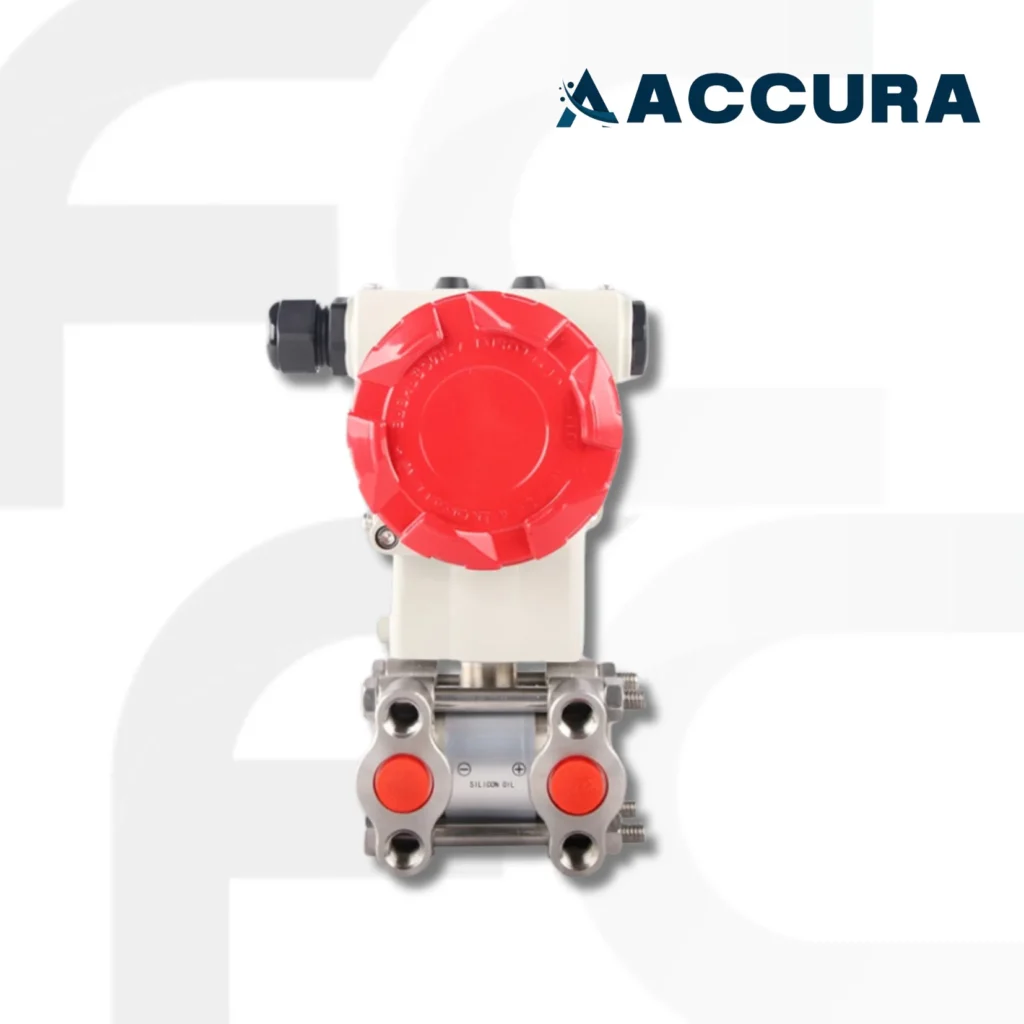

เครื่องส่งสัญญาณความดันแตกต่าง Differential Pressure Transmitter รุ่น 2051

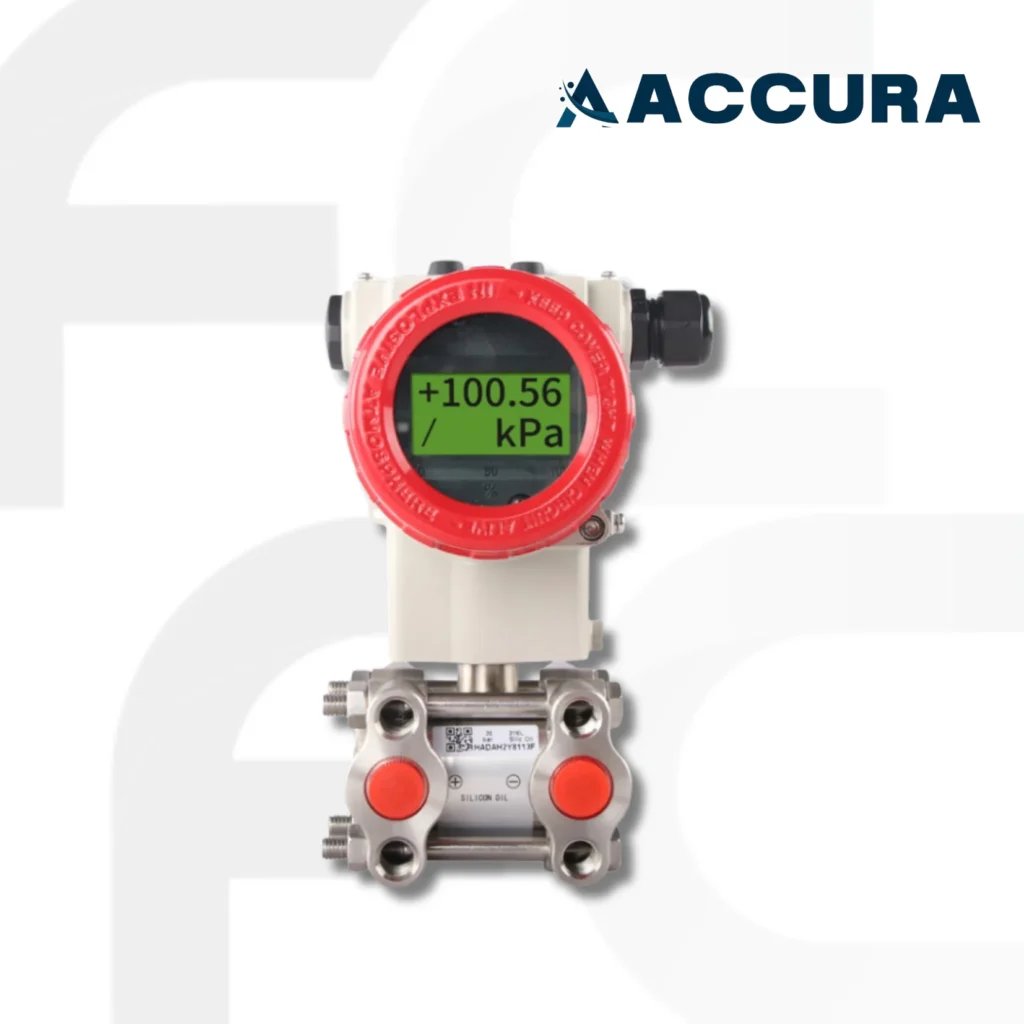

เครื่องส่งสัญญาณความดันแตกต่าง Differential Pressure Transmitter รุ่น 2051

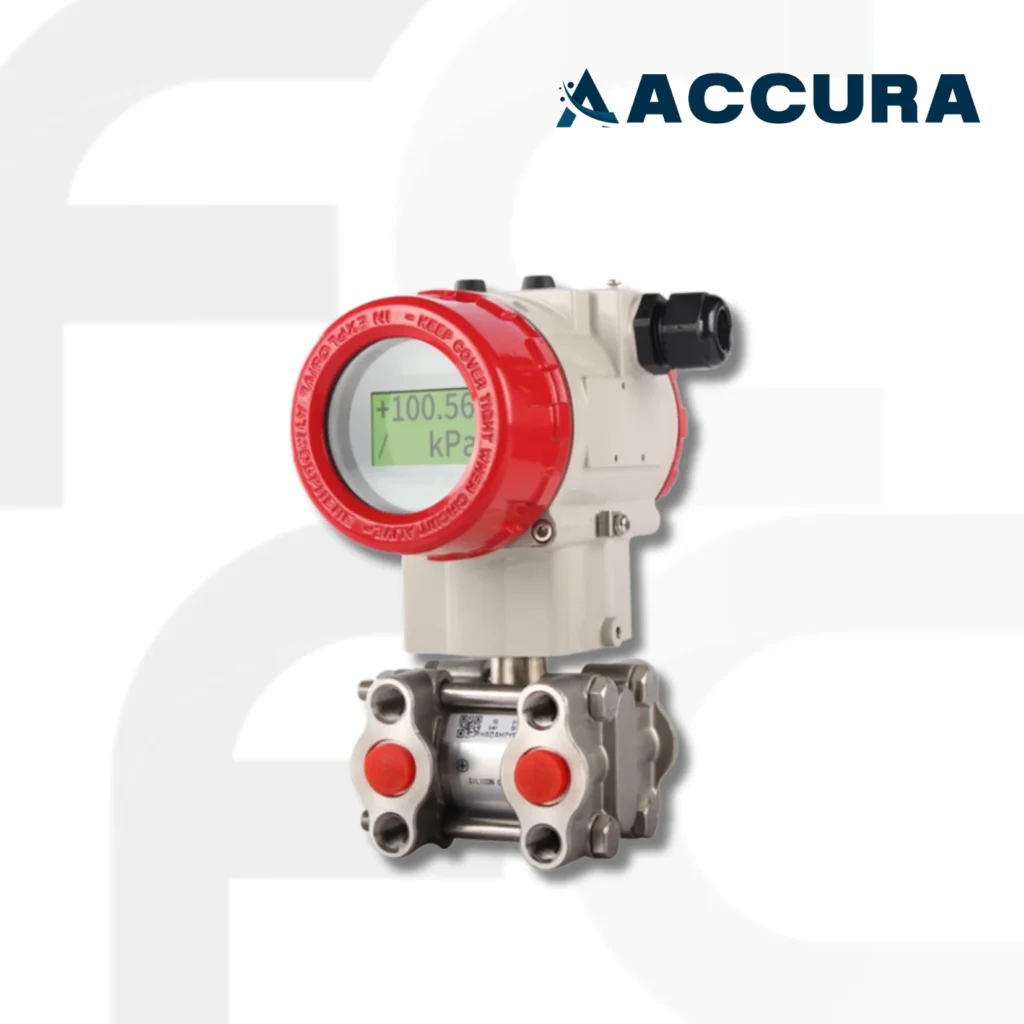

เครื่องส่งสัญญาณความดันแตกต่าง Differential Pressure Transmitter รุ่น 2051

ACCURA – Differential Pressure transmitter 2051 series

หลักการทำงาน

หลักการทำงานของเครื่องส่งสัญญาณความแตกต่างของความดันจะขึ้นอยู่กับการวัดความแตกต่างของความดันระหว่างสองตำแหน่ง โดยทั่วไปจะใช้ไดอะแฟรมหรือเซ็นเซอร์ที่รับการเปลี่ยนแปลงของแรงดัน เมื่อความดันเปลี่ยนแปลง ไดอะแฟรมจะเสียรูป ทำให้เกิดการเปลี่ยนแปลงความต้านทานไฟฟ้า ความจุไฟฟ้า หรือคุณสมบัติทางกายภาพอื่นๆ จากนั้นการเปลี่ยนแปลงนี้จะถูกแปลงเป็นสัญญาณเอาท์พุต เช่น แรงดันหรือกระแส ตามสัดส่วนของความแตกต่างของแรงดัน

ส่วนประกอบของเครื่องส่งสัญญาณความดันแตกต่าง

เครื่องส่งสัญญาณความดันแตกต่างประกอบด้วยหลายส่วนประกอบหลัก ซึ่งรวมถึง:

  • ไดอะแฟรม (Diaphragm): ไดอะแฟรมคือส่วนประกอบหลักของเครื่องตรวจจับที่แปลงความดันเป็นการเปลี่ยนรูปทางกล
  • เซนเซอร์ความดัน (Pressure Sensors): เซ็นเซอร์เหล่านี้ตรวจจับการโก่งตัวของไดอะแฟรมและเปลี่ยนเป็สัญญาณไฟฟ้า
  • อุปกรณ์อิเล็กทรอนิกส์ของเครื่องส่งสัญญาณ (Transmitter Electronics): อุปกรณ์อิเล็กทรอนิกส์นี้รับสัญญาณจากเซ็นเซอร์ความดัน ขยาย ปรับสภาพ และเปลี่ยนเป็นสัญญาณเอาต์พุต
  • ตัวเรือน (Housing): ตัวเรือนนี้ล้อมรอบและปกป้องส่วนประกอบที่ละเอียดอ่อนจากสิ่งแวดล้อมภายนอก
  • การเชื่อมต่อกระบวนการ (Process Connections): การเชื่อมต่อเหล่านี้ช่วยให้เครื่องส่งสัญญาณเชื่อมต่อกับกระบวนการหรือระบบที่กำลังวัด

การใช้งาน

เครื่องส่งสัญญาณความดันแตกต่างมีการใช้งานที่หลากหลายในอุตสาหกรรมต่าง ๆ บางส่วนของพื้นที่สำคัญที่ใช้เครื่องส่งสัญญาณเหล่านี้ ได้แก่:

  • โรงบำบัดน้ำเพื่อติดตามแรงดันและการไหลของน้ำ
  • ระบบ HVAC สำหรับตรวจสอบความดันอากาศและก๊าซ
  • อุตสาหกรรมน้ำมันและก๊าซสำหรับตรวจสอบแรงดันท่อและตรวจจับรอยรั่ว
  • กระบวนการทางอุตสาหกรรมสำหรับการวัดอัตราการไหล ระดับ และสภาวะของตัวกรอง
  • เภสัชกรรมและเทคโนโลยีชีวภาพเพื่อการควบคุมแรงดันที่แม่นยำในกระบวนการผลิต

ประโยชน์ของเครื่องส่งสัญญาณความดันแตกต่าง

การใช้เครื่องส่งสัญญาณความดันแตกต่างนั้นมีประโยชน์หลายอย่าง เช่น:

  • การวัดที่แม่นยำ: ทรานสมิตเตอร์เหล่านี้มีความสามารถในการวัดแรงดันอย่างแม่นยำและน่าเชื่อถือ เพื่อการควบคุมกระบวนการที่ดีที่สุด
  • ความสามารถ: ด้วยช่วงของความดัน วัสดุ และการตั้งค่าที่หลากหลาย เครื่องส่งสัญญาณความดันสามารถปรับแต่งให้เหมาะสมกับการใช้งานที่แตกต่างกันได้
  • การตรวจสอบจากระยะไกล: เครื่องส่งสัญญาณสามารถส่งข้อมูลแรงดันไปยังระบบการควบคุมระยะไกล ทำให้สามารถตรวจสอบและควบคุมได้ในเวลาจริง
  • ประสิทธิภาพด้านต้นทุน: เครื่องส่งสัญญาณเหล่านี้ช่วยให้การตรวจสอบความดันอย่างแม่นยำ ซึ่งเพิ่มประสิทธิภาพในการใช้พลังงานและลดค่าใช้จ่ายในการบำรุงรักษา
  • การผสานรวมที่ง่าย: ด้วยอินเทอร์เฟซมาตรฐานและโปรโตคอลการสื่อสาร เครื่องส่งสัญญาณความดันสามารถรวมเข้ากับระบบที่มีอยู่ได้อย่างไม่ยากนัก

วิธีการเลือกเครื่องส่งสัญญาณความดันแตกต่าง

เมื่อคุณเลือกเครื่องส่งสัญญาณความดันแตกต่าง ควรพิจารณาปัจจัยดังต่อไปนี้:

  • ช่วงแรงดัน: ตรวจสอบว่าช่วงแรงดันของเครื่องส่งสัญญาณครอบคลุมความต้องการของกระบวนการที่ใช้งาน
  • ความแม่นยำ: ค้นหาเครื่องส่งสัญญาณที่มีความแม่นยำสูงเพื่อความถูกต้องของการวัด
  • สภาพแวดล้อม: พิจารณาอุณหภูมิ, ความชื้น, และปัจจัยแวดล้อมอื่น ๆ ที่อาจส่งผลต่อเครื่องส่งสัญญาณ
  • สัญญาณเอาต์พุต: เลือกเครื่องส่งสัญญาณที่มีสัญญาณเอาต์พุตที่สามารถทำงานร่วมกับระบบของคุณได้
  • ความเข้ากันได้ของวัสดุ: ตรวจสอบให้แน่ใจว่าวัสดุของเครื่องส่งสัญญาณสามารถทนต่อของเหลวในกระบวนการได้

การบํารุงรักษาและการแก้ไขปัญหา

เพื่อรับประกันประสิทธิภาพที่ดีที่สุดและอายุการใช้งานที่ยืนยาวของเครื่องส่งสัญญาณความดันแตกต่าง การดูแลรักษาและการตรวจสอบปัญหาอย่างสม่ำเสมอจึงสำคัญ นี่คือคำแนะนำบางประการ:

  1. ตรวจสอบการรั่วไหล, การอุดตัน, หรือความเสียหายของการเชื่อมต่อกระบวนการหรือไดอะแฟรมอย่างสม่ำเสมอ
  2. ทำความสะอาดไดอะแฟรมและพอร์ตแรงดันเพื่อป้องกันการอุดตันและการปนเปื้อน
  3. ตรวจสอบการเชื่อมต่อทางไฟฟ้าเพื่อความปลอดภัยในการสัมผัสและการต่อสายดินที่ถูกต้อง
  4. ตรวจสอบสัญญาณเอาต์พุตและเปรียบเทียบกับค่าที่คาดหมายเพื่อหาความผิดปกติ
  5. ศึกษาเอกสารประกอบการใช้งานของผู้ผลิตหรือติดต่อฝ่ายสนับสนุนเพื่อขอความช่วยเหลือหากมีปัญหา

สรุป

เครื่องส่งสัญญาณความดันแตกต่างเป็นเครื่องมือที่สำคัญสำหรับการวัดและควบคุมความแตกต่างของแรงดันอย่างแม่นยำในงานอุตสาหกรรมต่างๆ บทความนี้ได้สำรวจหลักการทำงาน, ส่วนประกอบ, ประโยชน์, และขั้นตอนการติดตั้ง การเลือกเครื่องส่งสัญญาณที่เหมาะสม, การติดตั้งและสอบเทียบอย่างเหมาะสม, และการบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ธุรกิจสามารถปรับปรุงกระบวนการและบรรลุประสิทธิภาพสูงสุดได้

อ้างอิง: FLU-TECH
