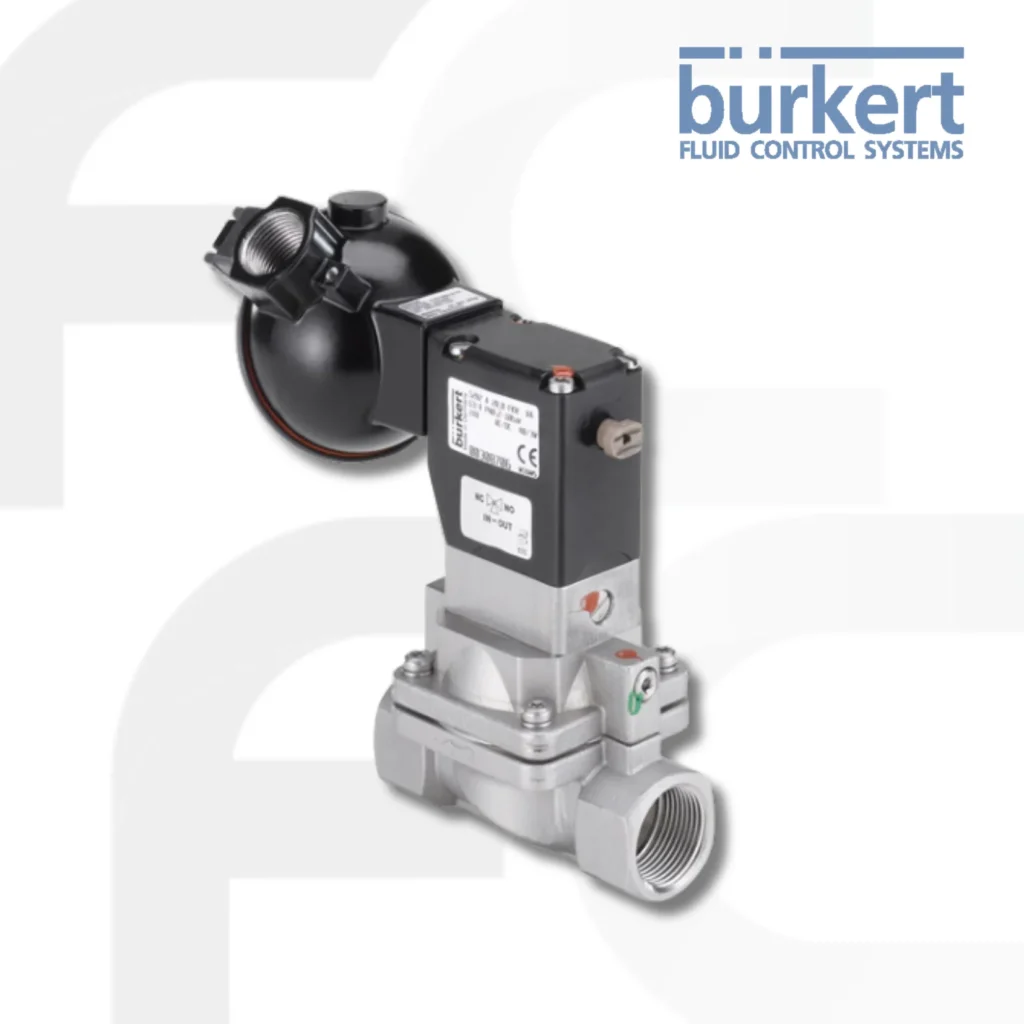

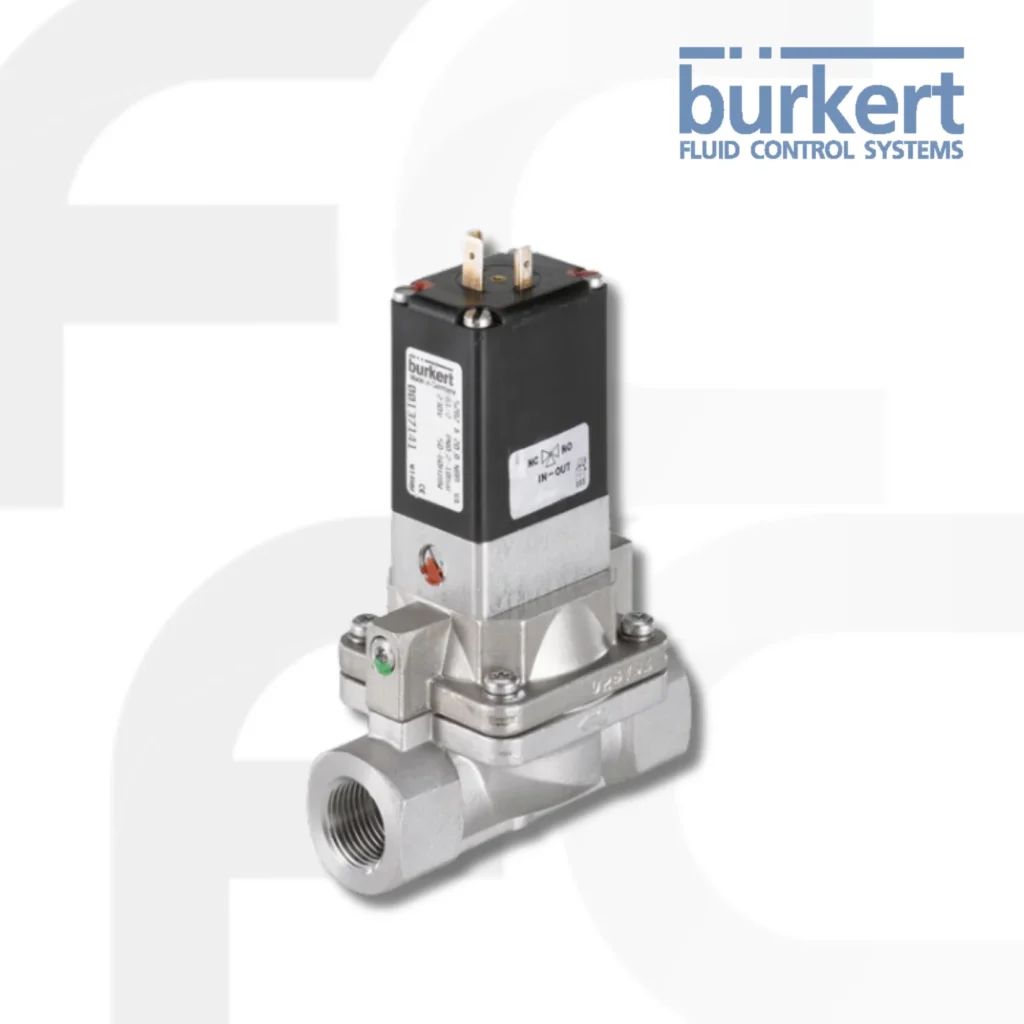

โซลินอยด์วาล์ว รุ่น 5282 เป็นวาล์วที่มีการควบคุมด้วยเซอร์โว มีคุณสมบัติในการปรับเวลาตอบสนองได้ การติดตั้งแบบมืออาชีพ และมีการแยกของไหลที่ทำให้เหมาะกับการใช้งานกับของไหลที่มีความเข้มข้นหรือมีการปนเปื้อนเล็กน้อย นอกจากนี้ วาล์วรุ่นนี้ยังมีตัวเลือกที่ผ่านการรับรอง ATEX สำหรับการใช้งานในพื้นที่ที่มีความเสี่ยงต่อการระเบิด
ความหลากหลายของวัสดุที่ใช้สำหรับตัวเรือนและเมมเบรน ความสามารถในการเปลี่ยนแปลงระหว่าง NC และ NO รวมถึงขนาดปากที่มีตั้งแต่ 13 ถึง 65 มิลลิเมตร ทำให้วาล์วควบคุมไดอะแฟรมแบบเซอร์โวนี้สามารถติดตั้งได้อย่างยืดหยุ่นเพื่อตอบสนองการใช้งานที่หลากหลายของคุณ
Burkert รุ่น 5282 เป็นวาล์วที่เหมาะกับคุณหรือไม่ ?
โซลินอยด์วาล์ว รุ่น 5282 ถูกออกแบบมาเพื่อความเชื่อถือได้และความทนทานสูง ทำให้เหมาะสำหรับสภาพการทำงานที่ท้าทาย ด้วยคุณสมบัติมาตรฐานที่หลากหลาย ทำให้ 5282 โดดเด่น วาล์วนี้อาจเป็นตัวเลือกที่ดีสำหรับการใช้งานของคุณหากคุณต้องการ:
- สื่อของคุณเป็นของเหลวหรือก๊าซที่มีความแตกต่างของแรงดันอย่างน้อย 0.2 บาร์
- สื่อของคุณอาจเป็นสะอาดหรือมีการปนเปื้อนเพียงเล็กน้อย
- คุณต้องการควบคุมพฤติกรรมของวงจรด้วยเวลาตอบสนองที่สามารถปรับได้
- การใช้งานของคุณต้องการอัตราการไหลที่สูง
- คุณกำลังมองหาวาล์วที่สามารถใช้งานได้ในสภาพแวดล้อมที่อาจเกิดการระเบิด
อุตสาหกรรมต่างๆ เช่น การควบคุมฝุ่น, การแปรรูปแร่, เหมืองแร่, ไฮดรอลิกส์, เคมี, และการดับเพลิง ต่างก็ให้ความไว้วางใจใน Burkert ประเภท 5282 ด้วยความเชื่อถือได้, ข้อมูลจำเพาะที่ครบถ้วน, และการรับรองที่หลากหลายที่มอบให้
วาล์วไดอะแฟรมไฟฟ้านี้มีอัตราการไหลขนาดใหญ่ ด้วยค่า Kv ที่สูงถึง 40 (ประมาณ 670) ซึ่งสามารถเทียบได้กับวาล์วช่วยเซอร์โวขนาดใหญ่ แต่มีโครงสร้างภายในที่แตกต่างอย่างมาก วาล์วนี้ใช้วาล์วนำร่อง 3/2 ทางสำหรับการทำงานช่วยเซอร์โว ในขณะที่วาล์วที่ทำงานทางอ้อมปกติจะใช้รูไดอะแฟรมและวาล์วนำร่อง 2/2 ทาง

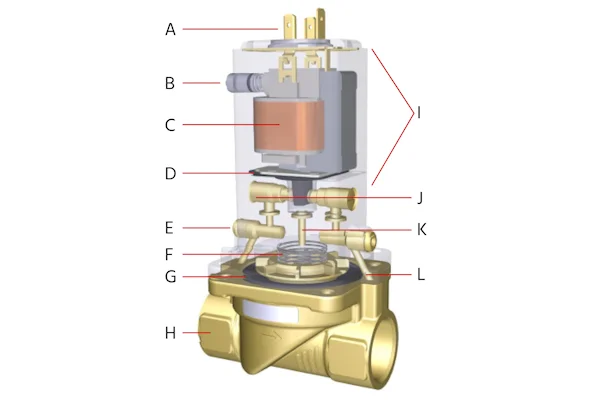

ส่วนประกอบ Burkert 5282: electrical connection (A), manual override (B), solenoid coil (C), isolating membrane (D), speed control (E), closing spring (F), diaphragm (G), valve housing (H), 3/2-way pilot valve type 0331 (I), upstream pilot port (J), connection to upper chamber (K), and downstream pilot port (L). | อ้างอิงรูปภาพจาก Tameson.com
ในวาล์วที่ทำงานแบบอ้อม (เซอร์โวช่วย), สื่อจะไหลเข้ามาเติมอ่างเก็บน้ำด้านล่างและด้านบนไปยังท่อลูกสูบ พอวาล์วได้รับพลังงาน, สื่อจะถูกปล่อยให้ระบายออกจากอ่างเก็บน้ำด้านบน และแรงดันที่สร้างขึ้นที่ด้านล่างของไดอะแฟรมจะทำให้วาล์วเคลื่อนขึ้นและเปิดออก หากวาล์วหยุดการจ่ายไฟ, สื่อจะไหลผ่านรูของไดอะแฟรมและกลับเข้าไปเติมอ่างเก็บน้ำด้านบนอีกครั้ง รูขนาดเล็กนี้มีความสำคัญอย่างยิ่งต่อการทำงานของวาล์วประเภทนี้ และฝุ่นละอองหรือสิ่งสกปรกอื่นๆ เช่น สนิมหรือคราบแคลเซียมอาจทำให้เกิดการอุดตันได้
วาล์วรุ่น 5282 ทำงานโดยแยกสื่อออกจากชุดนำร่องทั้งหมด วาล์วประเภทนี้ใช้โซลินอยด์วาล์วกระดองหมุน 3/2 ที่ควบคุมการทำงานโดยตรง วาล์วนำร่องนี้ทำหน้าที่ระบายและเติมน้ำในอ่างเก็บด้านบนของวาล์วโดยไม่ต้องใช้ชิ้นส่วนใดๆ ที่ต้องสัมผัสกับสื่อโดยตรง นอกจากนี้ กระบวนการปิดยังได้รับการสนับสนุนจากสปริงอัดทำจากสแตนเลส การทำงานของวาล์วนี้ต้องการแรงดันที่แตกต่างกันน้อยที่สุดระหว่างทางเข้าและทางออกเพื่อการเปิดและปิดที่สมบูรณ์

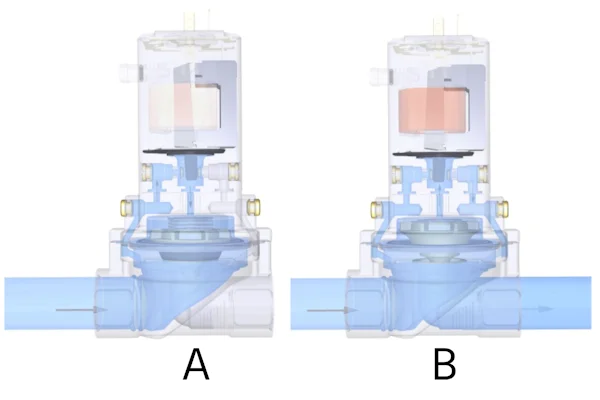

หลักการทํางาน: de-energized (A) and energized (B) states | อ้างอิงรูปภาพจาก Tameson.com
ชิ้นส่วนที่สัมผัสกับของเหลวของวาล์ว Burkert 5282 ผลิตจากวัสดุคุณภาพสูงที่สามารถทนต่อสารเคมีกัดกร่อนได้ดี ทางผ่านของการไหลถูกออกแบบให้มีขนาดกว้างเพียงพอที่จะป้องกันการอุดตันและสามารถรับมือกับการปนเปื้อนของอนุภาคได้ ชิ้นส่วนที่เคลื่อนไหวมีจำนวนน้อยและการเคลื่อนไหวจำกัดเพื่อลดการสึกหรอ ความน่าเชื่อถือของวาล์วนี้เป็นปัจจัยสำคัญที่ช่วยให้วาล์วมีความยั่งยืนในการใช้งานยาวนาน
คุณสมบัติของรุ่น 5282
รุ่น ATEX
วาล์วป้องกันการระเบิดรุ่นนี้ได้รับการออกแบบมาเพื่อใช้งานในสภาพแวดล้อมที่มีความเสี่ยงต่อการระเบิด โดยมีการจัดอันดับตามมาตรฐาน ATEX ดังนี้:
- II 2G Ex mb IIC Gb
- II 2D Ex mb IIIC T130°C Db
- II 2G Ex eb mb IIC T4 Gb
- II 2D Ex mb tb IIIC T130°C Db
ช่วงขนาดพอร์ต
วาล์วมีขนาดพอร์ตตั้งแต่ G 1/2″ ไปจนถึง G 2 1/2″ และตารางข้างล่างนี้จะแสดงขนาดปากวาล์วพร้อมกับค่า Kv ที่ตรงกัน ค่า Kv นี้บ่งบอกถึงอัตราการไหลของน้ำในหน่วย m³/ชั่วโมง ที่แรงดันตกค่าหนึ่งบาร์ การเลือกขนาดวาล์วที่เหมาะสมจะช่วยรับประกันว่าระบบของคุณจะทำงานได้อย่างมีประสิทธิภาพและช่วยให้คุณประหยัดต้นทุนได้ ลองใช้เครื่องมือคำนวณขนาดวาล์วของเราเพื่อหาขนาดที่เหมาะสมได้อย่างรวดเร็วและแม่นยำ
| Port size (BSP) | Orifice (mm) | Kv (m3/h) | Pressure (bar) |
| G 1/2″ | 13 | 4 | 0.2-10 |
| G 3/4″ | 20 | 6.5 | 0.2-10 |
| G 1″ | 25 | 10 | 0.2-10 |
| G 1-1/4″ | 32 | 20 | 0.2-10 |
| G 1-1/2″ | 40 | 20 | 0.2-10 |
| G 2″ | 50 | 40 | 0.2-10 |
| G 2-1/2″ | 65 | 40 | 0.2-10 |
การเลือกวัสดุ
วาล์วมีให้เลือกหลายวัสดุสำหรับตัวเรือน ได้แก่ ทองเหลือง, สแตนเลส, และเหล็กหล่อสีเทา ตัวเรือนทองเหลืองนั้นสอดคล้องกับข้อกำหนดสำหรับน้ำดื่มของยุโรป และมีคำแนะนำสำหรับวัสดุซีลที่เหมาะสมดังนี้:
- NBR: ใช้กับของเหลวที่ไม่มีปฏิกิริยา เช่น อากาศอัด, น้ำ, และน้ำมันไฮดรอลิก
- EPDM: ใช้กับของเหลวที่ไม่มีน้ำมันและไขมัน เช่น สารละลายอัลคาไลน์และน้ำร้อน
- FKM: ใช้กับอากาศร้อน, กรดพาราซิติก, และน้ำมันร้อน
ฟังก์ชันวงจรที่สามารถปรับเปลี่ยนได้: การสลับไปมาระหว่าง NC และ NO ทำได้ง่ายๆ

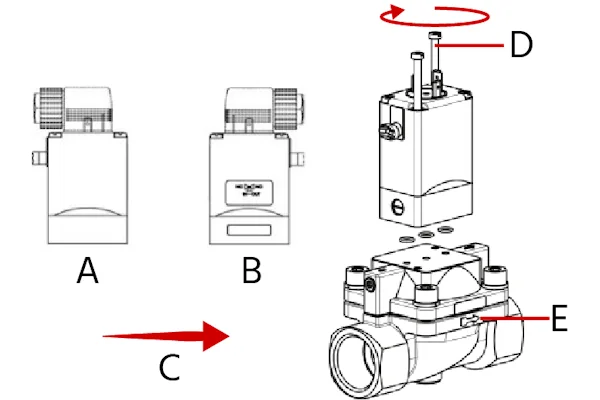

การเปลี่ยนวาล์วจากฟังก์ชันปิดตามปกติ (NC) เป็นฟังก์ชันเปิดตามปกติ (NO) สามารถทำได้ง่ายๆ เพียงแค่หมุนไดรฟ์นำร่อง 180 องศา วาล์วนำร่องที่กล่าวถึงคือ Burkert type 0331 ซึ่งสามารถหาซื้อได้แยกต่างหาก โดยการคลายสกรูสองตัวบนขดลวด จะสามารถถอดและติดตั้งวาล์วนำร่องในตำแหน่งที่ตรงกันข้ามได้ สำหรับคำแนะนำเพิ่มเติม โปรดดูคู่มือการใช้งานที่สามารถดาวน์โหลดได้จากลิงก์ด้านล่างของบทความนี้
หากคุณต้องการทำการแทนที่ด้วยตัวเอง ให้กดปุ่มก่อน จากนั้นหมุนปุ่มเพื่อทำการตั้งค่า | อ้างอิงรูปภาพจาก Tameson.com
เวลาตอบสนองที่ปรับได้
คุณสามารถปรับเวลาในการเปิดและปิดได้แยกกัน ซึ่งช่วยป้องกันการกระแทกของน้ำได้ การปรับตั้งค่าของวาล์วทั้งสองด้านสามารถทำได้โดยการหมุนสกรูด้วยไขควง หากคุณต้องการเพิ่มเวลาในการตอบสนอง ให้หมุนไปในทิศทางเข็มนาฬิกา และหากต้องการลดเวลาตอบสนอง ให้หมุนในทิศทางตรงกันข้าม โปรดระวังอย่าให้สกรูหลวมเกินไปจนทำให้สื่อไหลรั่ว สำหรับคำแนะนำเพิ่มเติมเกี่ยวกับการตั้งค่าเวลาตอบสนอง โปรดอ้างอิงคู่มือที่แนบมาด้านล่างของบทความนี้
เพื่อปรับเวลาตอบสนอง คุณสามารถหมุนสกรูได้ โดยการหมุนตามเข็มนาฬิกาเพื่อเพิ่มหรือหมุนทวนเข็มนาฬิกาเพื่อลดค่านั้นๆ | อ้างอิงรูปภาพจาก Tameson.com
