ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax – Series 6301 Grippers, angular – Standard version

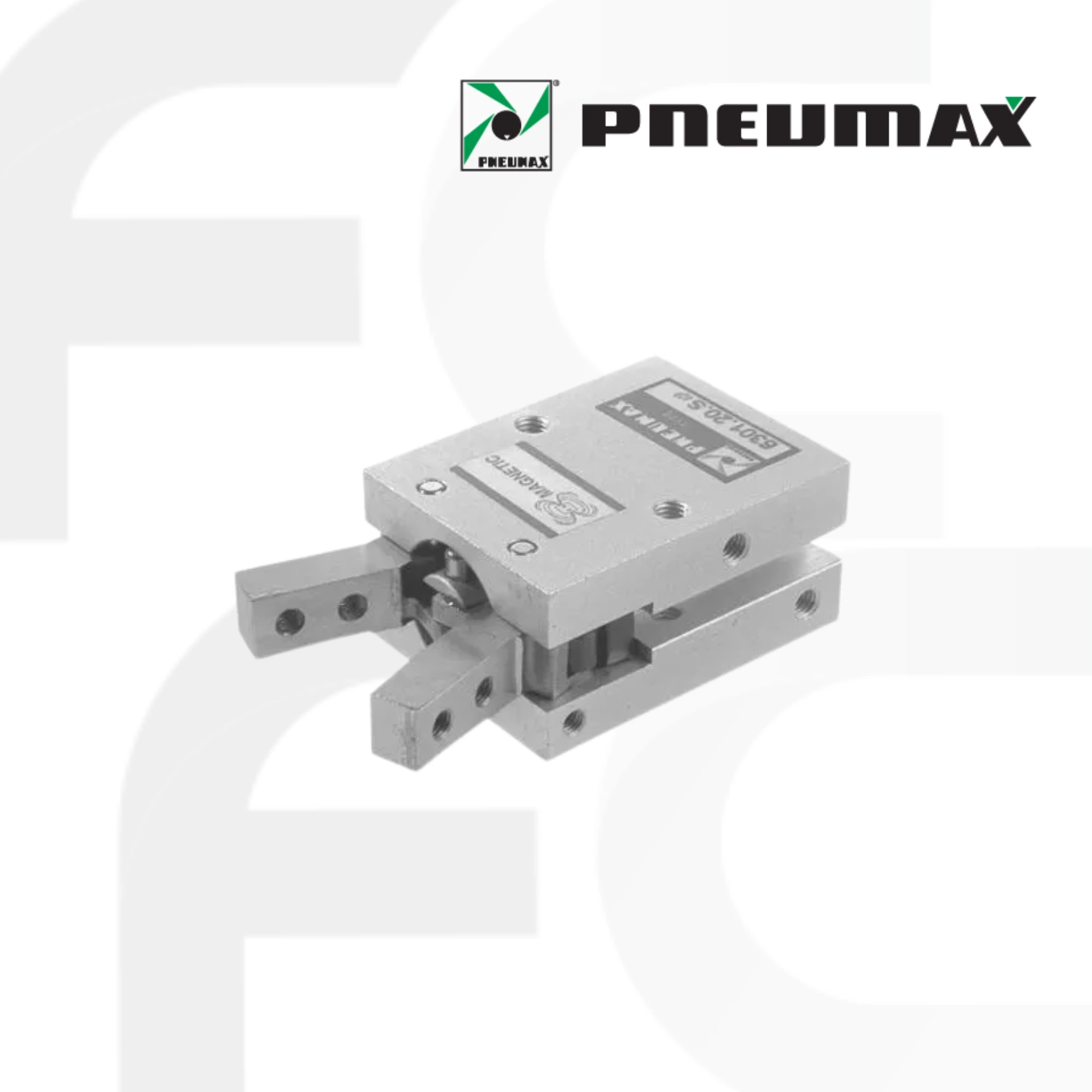

PNEUMAX – SERIES 6301 กริปเปอร์ลมจากซีรีย์ 6300 มักใช้ในระบบที่ซับซ้อน เช่น เครื่องประกอบ หุ่นยนต์ แมนิพิวเลเตอร์ ฯลฯ
ซีรีย์นี้ครอบคลุมข้อกำหนดที่หลากหลายของภาคส่วนนี้ ช่วยให้สามารถใช้งานได้หลากหลาย
DOWNLOAD DATA SHEET
Series 6301Construction characteristic
|
Body
|
anodised aluminium
|
|
|
Piston
|
AISI 303 stainless steel
|
|
|
Fingers
|
nitrate steel
|
|
|
End cap
|
anodised aluminium
|
|
|
Seals
|
oil resistant NBR rubber
|
|
Operational characteristics
|
Fluid
|
Filtered air.
No lubrication needed, if applied it shall be continuous.
|
|
|
Working pressure
|
1 – 6 bar (double acting) – 2.5 – 6 bar (single acting)
|
|
|
Operating temperature
|
-5°C – +70°C
|
|
|
Opening total stroke
|
-10° – 30°
|
|
|
Holding force (Nm) at 5 bar
|
Bore – Double acting – Single acting
Ø10 0.1 0.07
Ø16 0.4 0.30
Ø20 0.7 0.55
Ø25 1.35 1.08
|
|
|
Maximum operating frequency
|
from Ø10 to Ø25, 190 cycles/minute
|
|
