ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax – Series 6100-6101-6110 Guided compact cylinder

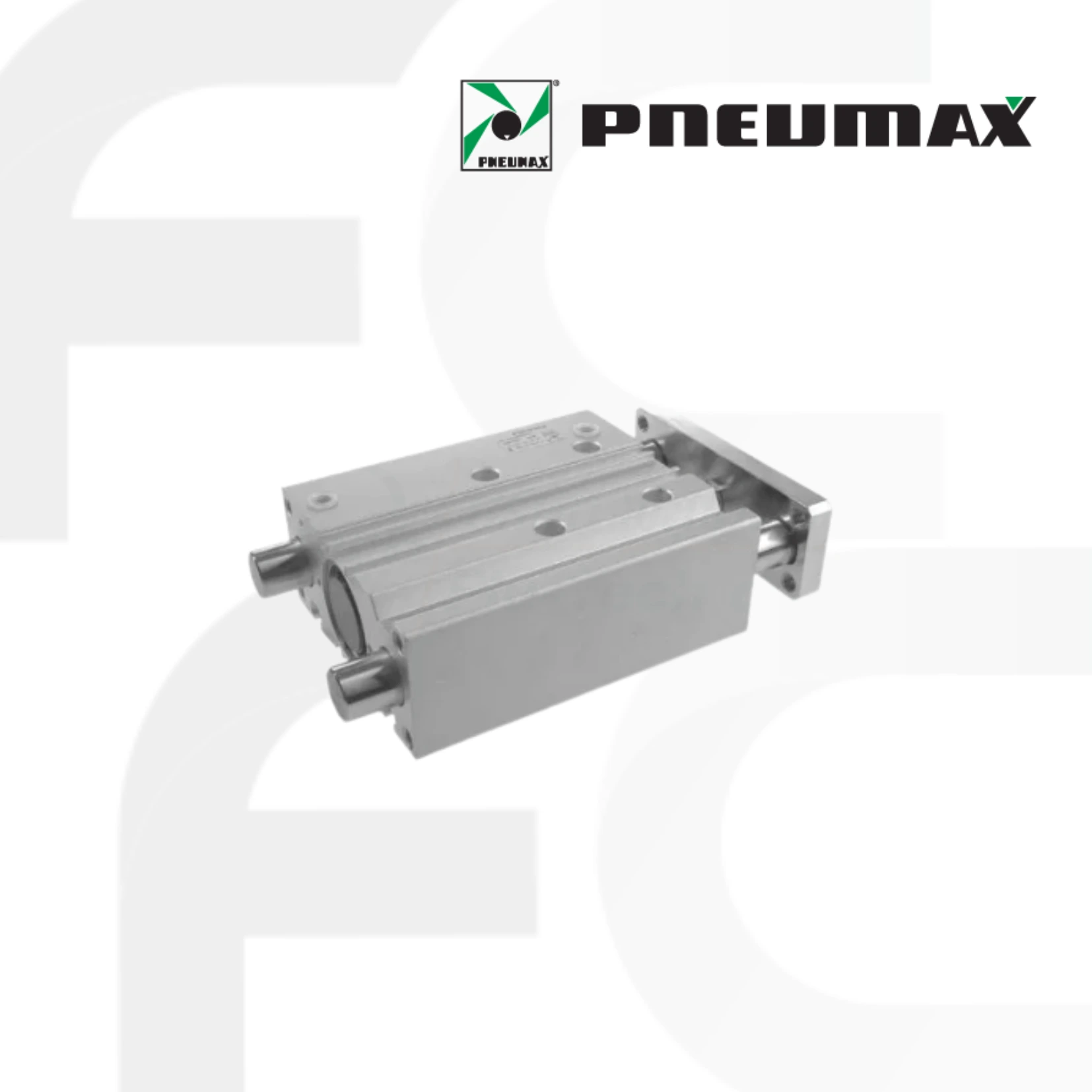

Pneumax – Series 6100, 6101 และ 6110 เป็นกระบอกลมแบบกะทัดรัดชนิดมีแกนเลื่อนนำ (Guided Compact Cylinder) ที่ออกแบบมาเพื่อให้การเคลื่อนที่เป็นไปอย่างมั่นคง ลดการบิดตัวหรือเอียงของแกนกระบอก เหมาะสำหรับงานที่ต้องรับแรงด้านข้างหรือควบคุมตำแหน่งชิ้นงานอย่างแม่นยำ
ด้วยโครงสร้างที่แข็งแรง ผลิตจากวัสดุคุณภาพสูงและทนทานต่อการสึกหรอ กระบอกลมซีรีส์นี้สามารถทำงานได้ดีในพื้นที่จำกัด พร้อมให้ประสิทธิภาพสูงในงานอัตโนมัติ, เครื่องประกอบชิ้นส่วน, สายการผลิต และงานที่ต้องการความเสถียรในการเคลื่อนที่
DOWNLOAD DATA SHEET
Series 6100-6101-6110General
The rod guide is available in two styles:
Self-lubricating bronze bushes – useful for absorbing lateral loads and forces, especially as a stopper.
Bearing bushes – guaranteeing high precision and uniform movement with low friction characteristics, useful with mis-aligned loads.
Guided compact cylinders are ideal for use in applications requiring a combination of reduced dimensions and anti-rotation features. Mounting can be achieved on three sides through holes or “T” slots.
Adjustable mounting holes in the front plate ensure safe and accurate assembly. Pneumatic connections can be made to either lateral or top ports (lateral ports plugged on standard units).
When sensors are required, there are special slots in the barrel extrusion where 1580 series miniaturised sensors are easily fitted.
Construction characteristic
|
Body
|
anodised aluminium
|
|
|
Guide rods
|
C43 chromed steel (control unit with bronze bush)
tempered and chromed steel (control unit with bearing bush)
|
|
|
Piston
|
aluminium
|
|
|
Piston rod
|
stainless steel (for bores Ø12, Ø16, Ø20, Ø25)
C43 chromed steel (for bores Ø32, Ø40, Ø50, Ø63)
|
|
|
Rods bushing
|
bronze or bearing bushing
|
|
|
End cap
|
anodised aluminium
|
|
|
Piston seal
|
oil resistant NBR rubber
|
|
|
Piston rod seal
|
PUR (NBR 12-16)
|
|
|
Wipers
|
PUR
|
|
|
Plate
|
nickel plated steel
|
|
Technical characteristics
|
Function
|
double acting
|
|
|
Fluid
|
Filtered air.
No lubrication needed, if applied it shall be continuous.
|
|
|
Working pressure
|
max. 10 bar
|
|
|
Working temperature
|
-5°C – +70°C
|
|
|
Cushioning
|
elastic bumper on both ends
|
|
