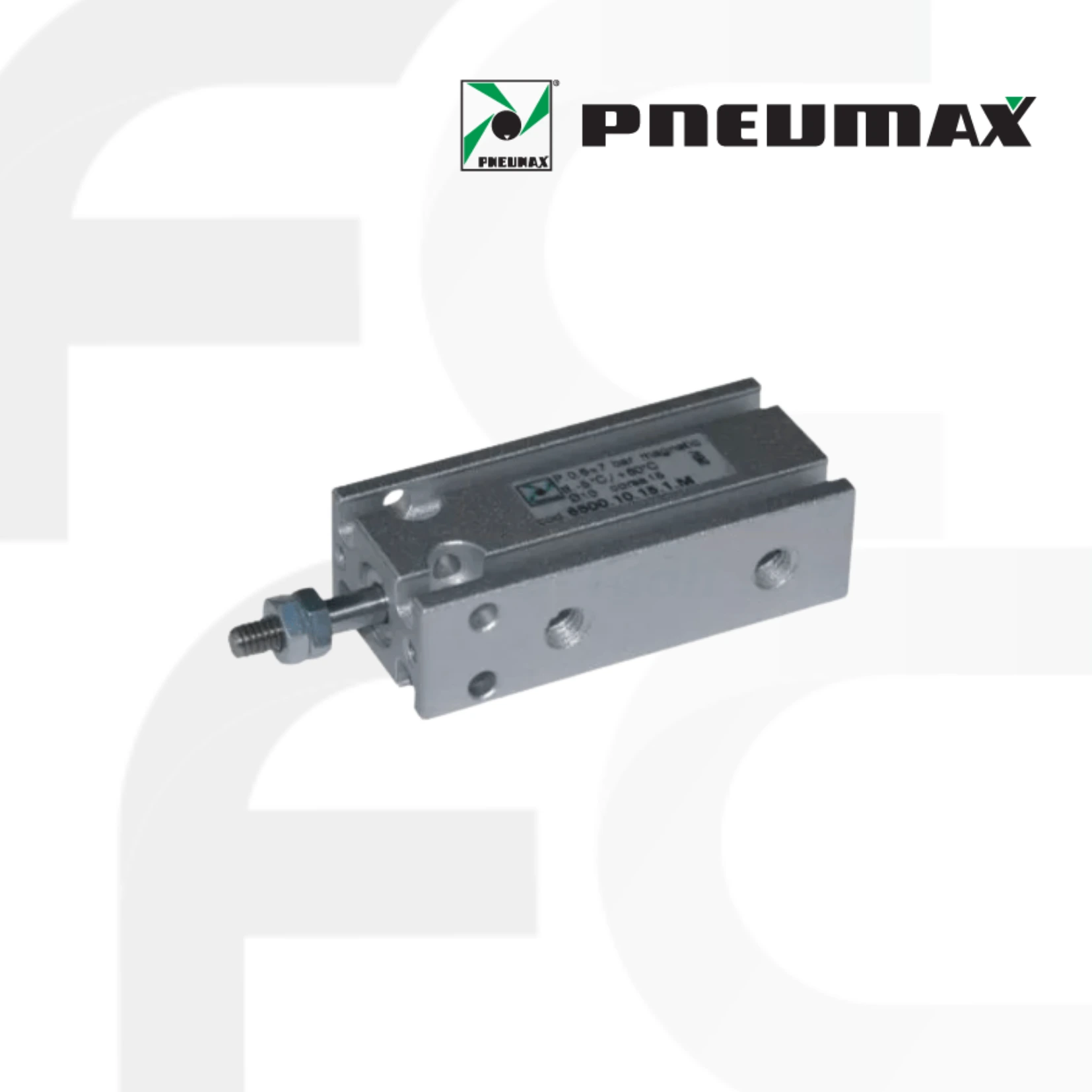

กระบอกลมคอมแพ็ค SERIESE 6500 Arbitrary mount

Fluid :	Filtered and preferably lubricated air, or non-lubricated (if air is lubricated, the lubrication must be constant)
Maximum working pressure :	10 bar
Working temperature :	-30°C – +80°C with standard seals (magnetic or non magnetic piston) -5°C – +80°C with HNBR seals (magnetic piston) -5°C – +120°C with HNBR seals (non magnetic piston)

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax – Arbitrary mount cylinder SERIES 6500

Pneumax – Arbitrary Mount Cylinder SERIES 6500 เป็นกระบอกลมที่ออกแบบมาให้ติดตั้งได้อย่างอิสระ (Arbitrary Mount) เพื่อรองรับการใช้งานในหลากหลายรูปแบบ ทั้งในแนวนอน แนวตั้ง หรือมุมต่าง ๆ ตามความต้องการของเครื่องจักรและไลน์การผลิต โครงสร้างกระบอกลมผลิตจากวัสดุคุณภาพสูง แข็งแรง ทนต่อการสึกหรอ และรองรับแรงดันลมได้อย่างมีประสิทธิภาพ

รุ่นนี้เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการติดตั้ง เช่น เครื่องจักรอัตโนมัติ, ระบบลำเลียง, และงานประกอบชิ้นส่วน ที่ต้องการความแม่นยำและการทำงานที่ราบรื่นต่อเนื่อง

DOWNLOAD DATA SHEET

SERIES 6500

General

Arbitrary mount cylinder

Construction characteristic

Body	anodised aluminium
Piston rod	stainless steel
Piston	brass
Rods bushing	sinterize bronze
End plate	anodised aluminium
Cushioning washer	PUR
Seal	oil resistant NBR rubber

Technical characteristics

Fluid	Filtered air. No lubrication needed, if applied it shall be continuous.
Minimum working pressure	0.6 bar (for bore Ø10 – Ø16) 0.5 bar (for bore Ø20 – Ø32)
Max pressure	7 bar
Operating temperature	-5°C – +70°C
Cushioning	with elastic bumper
Stroke tolerance	+1 / 0 mm
Piston speed	50 – 500 mm/sec (without load)
