ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax STANDARDS ISO 6432 MICROCYLINDERS ACCORDING TO STANDARDS ISO 6432

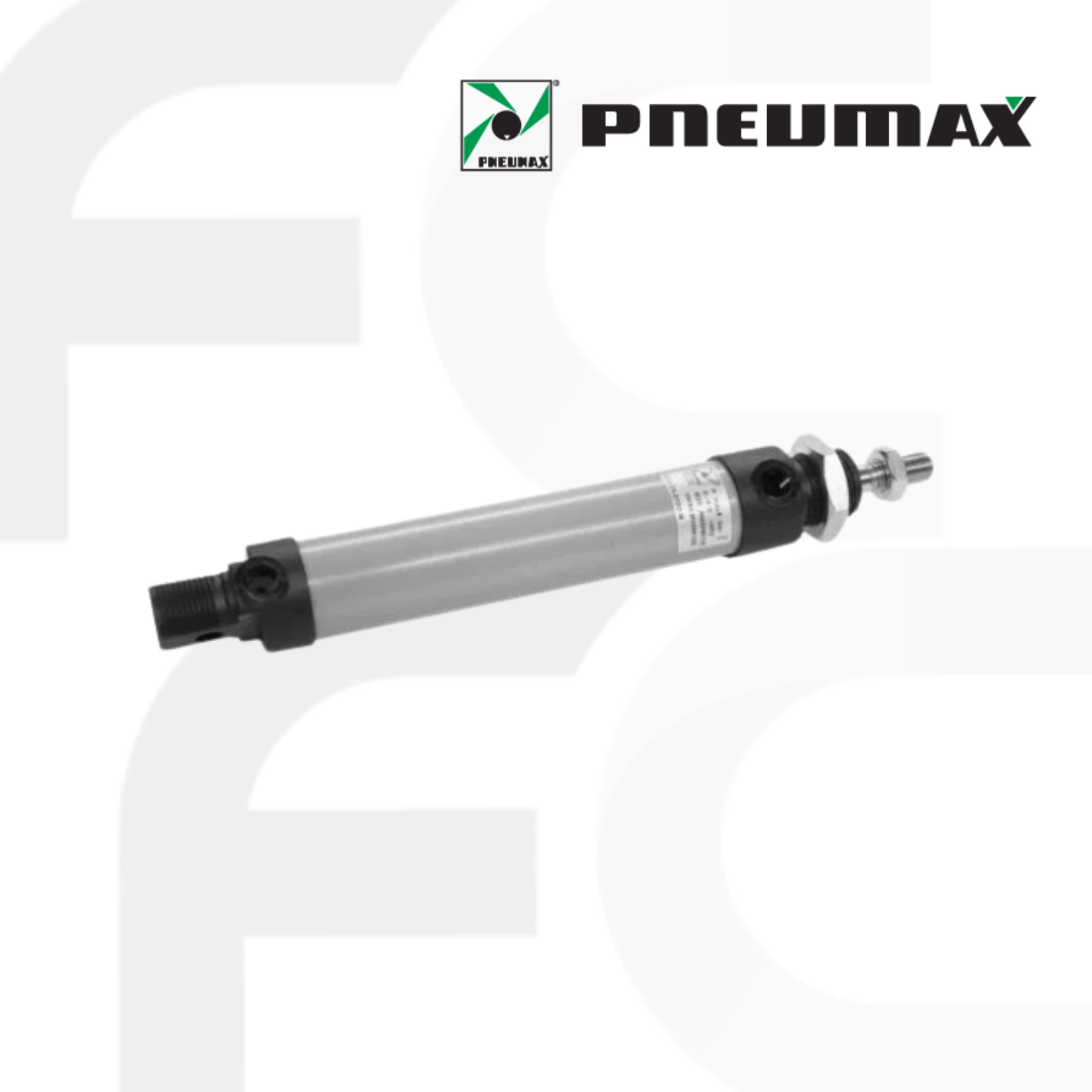

Pneumax Standards ISO 6432 Microcylinders คือกระบอกลมขนาดเล็ก (Microcylinder) ที่ออกแบบและผลิตตามมาตรฐานสากล ISO 6432 เพื่อให้มั่นใจได้ถึงความเข้ากันได้กับอุปกรณ์และระบบนิวเมติกหลากหลายรูปแบบ โครงสร้างกระทัดรัด น้ำหนักเบา แต่แข็งแรงทนทาน เหมาะสำหรับงานที่มีพื้นที่จำกัดและต้องการความแม่นยำสูง
กระบอกลมซีรีส์นี้เหมาะสำหรับงานอุตสาหกรรมทั่วไป งานระบบอัตโนมัติ และเครื่องจักรที่ต้องการการทำงานที่รวดเร็ว เสถียร และมีอายุการใช้งานยาวนาน ด้วยมาตรฐาน ISO 6432 จึงมั่นใจได้ว่าการติดตั้งและการเปลี่ยนอะไหล่จะเป็นไปอย่างสะดวกและได้คุณภาพตามมาตรฐานสากล
DOWNLOAD DATA SHEET
SERIES 1200 ROLLED END COVERSConstruction characteristic
| End covers | Nylon 66 reinforced with glass fibres |
| Barrel | Nylon 66 reinforced with glass fibres |
| Piston rod | C43 Chromed (non magnetic piston version) stainless steel (magnetic piston version) |
| Piston | Aluminium |
| Seal | NBR oil-resistant rubber seal |
| Piston rod seal | PUR |
| Mounting | Steel painted / stainless steel AISI 304 |
| Forks | Zinc plated steel / stainless steel AISI 304 |
Technical characteristics
| Fluid | Filtered air and preferably lubricated |
| Pressure | 8 bar |
| Temperature | -5°C – +50°C |
Please follow the suggestions below to ensure a long life for these cylinders:
- use clean and lubricated air
- correct alignment during assembly with regard to the applied load so as to avoid radial components or bending the rod.
- avoid high speeds together with long strokes and heavy loads: this would produce kinetic energy which the cylinder cannot absorb, especially if used as a limit stop (in this case use mechanical stop device)
- evaluate the environmental characteristics of cylinder used (high temperature, hard atmosphere, dust, humidity etc.)
Please note: air must be dried for applications with lower temperature.
Use hydraulic oils H class (ISO Vg32) for correct continued lubrication. Our Technical Department will be glad to help.
MICROCYLINDERS ACCORDING TO STANDARD ISO 6432
TECHNOPOLYMER ”TECNO-MIR”
