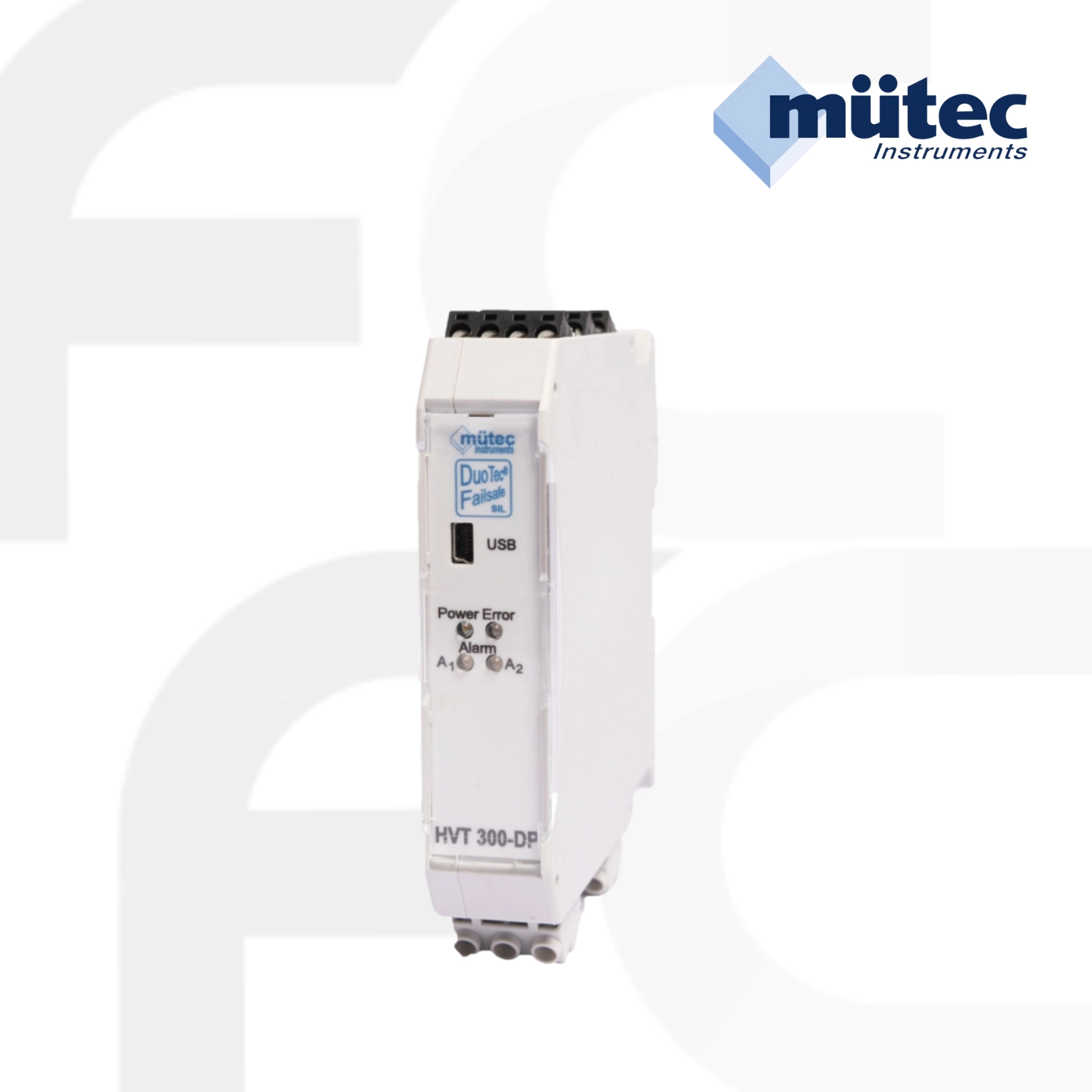

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Mütec HVT 300-DP series Voltage control system
HVT 300-DP เป็นเครื่องส่งสัญญาณที่ได้รับมาตรฐาน SIL2 ซึ่งวัดแรงดันไฟฟ้าต่าง (สูงสุด +/- 250 V DC) โดยทั่วไปจะใช้ในงานอิเล็กโทรไลเซอร์เพื่อระบุจุดรั่วในปล่อง ความล้มเหลวของเมมเบรน หรือไฟฟ้ารั่ว เครื่องส่งสัญญาณนี้ให้ข้อมูลเชิงลึกที่มีค่าเกี่ยวกับการกระจายแรงดันไฟฟ้าในกระบวนการแก่ผู้ปฏิบัติงาน ช่วยเพิ่มประสิทธิภาพการทำงาน และป้องกันอุบัติเหตุ
DOWNLOAD DATA SHEET
HVT 300-DPTechnical Data
| Certificate | SIL 2 according to IEC 61508 |
| Measurement range | +/- 250 VDC |
| Input Resistance | 12 MΩ each channel |
| Analog Output | 0/4… 20 mA |
| Load | Max. 500 Ω at 22 mA |
| Accuracy | < 0,5 % |
| Contact outputs | Normally Open |
| Switching Power | Max 62,5 VA / Max 30W |
| Switching Voltage | Max 125VAC/110VDC |
| Switching Current | Max. 1A |
| Contact Material | AG Pd + 10 µAu |
| Status LEDs | Power: Green |
| Error / SIL Alarm: Red | |
| REL1/REL2: Yellow | |
| USB Interface | USB 2.0 |
| RS485 Interface | Half duplex, no scheduling |
| Baud rate | 9600 bps |
| Device Address | 1-248 |
| Supply Power Consumption | 24VDC (20…30VDC) Max. 1,9W |
| Temperature | -10C...+60C |
| Storage / Transport | -20C...+70C |
| Perm. Humidity | 10%...90% r.H no cond. |
| Max. operating | <2000m above mean sea |
| Altitude | level |
| Temperature | <0,01%/K (max) |
| Coefficient | <0,005%/K (typical) |
| Galvanic isolation | 4,3 kV AC test voltage |
| Overvoltage | CAT II: 1000V |
| category | Pollution Degree 2 |
| PCB Material | FR4 |
| Housing Material | Polyamide |
| Protection Class | IP20 |
| Flammability UL94 | V0 |
| Mounting type | 35mm DIN rail |
