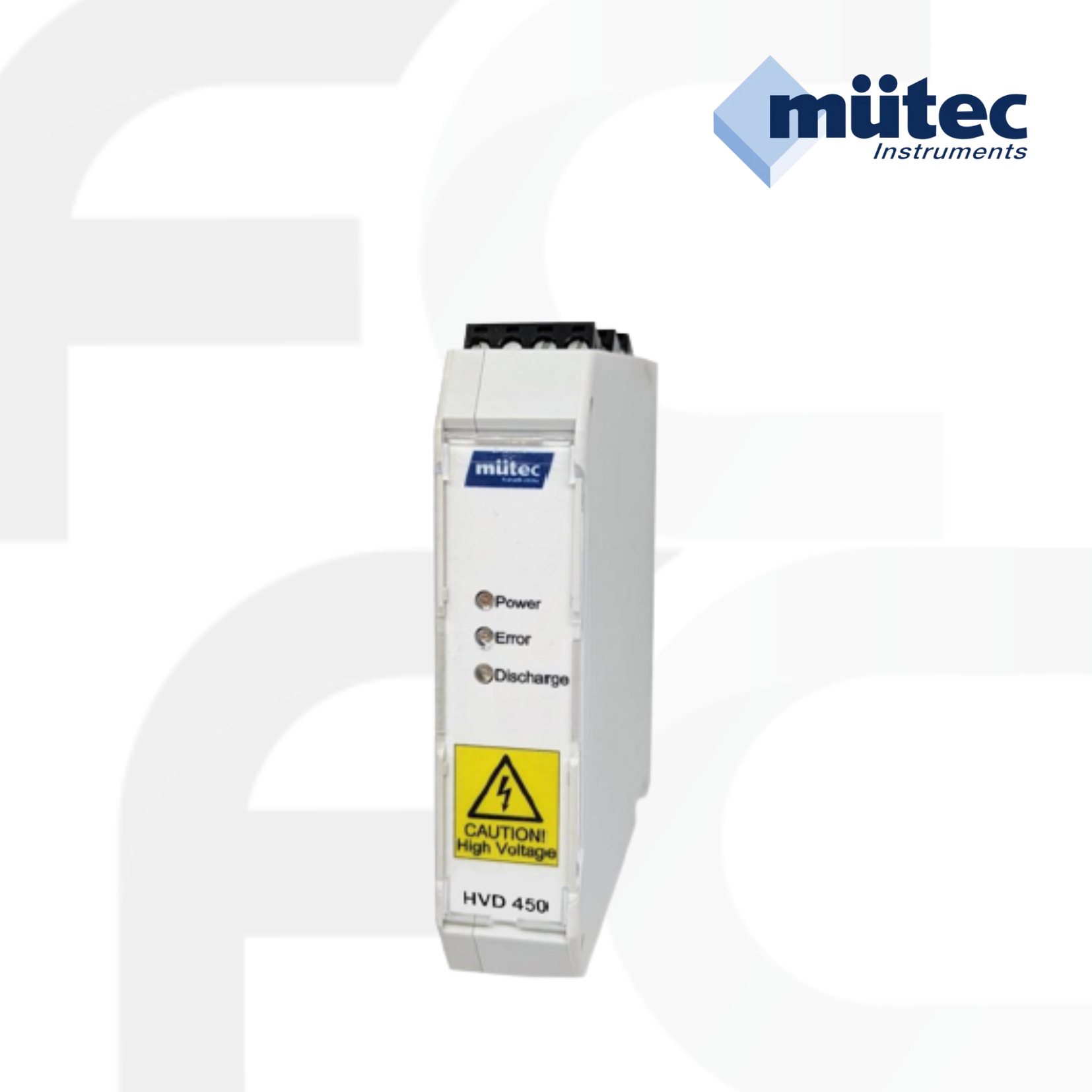

HVD 450 series High Voltage Discharger

DOWNLOAD DATA SHEET

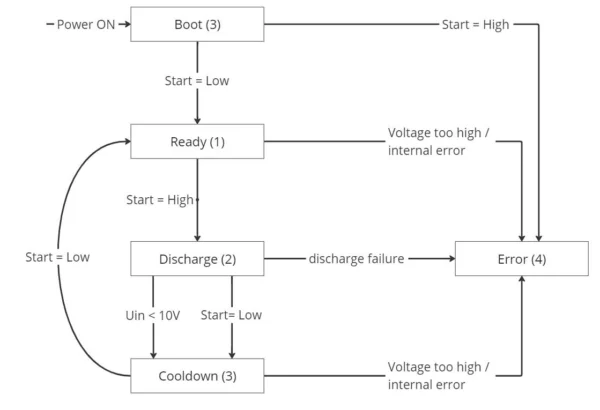

State Diagram

แผนภาพสถานะ

เพื่อชี้แจงพฤติกรรมของอุปกรณ์และสถานะที่เกิดขึ้นตามที่กำหนดไว้ในแผนภาพสถานะต่อไปนี้จะแสดงโหมดการทำงานของอุปกรณ์

หลังจากกระบวนการบูต อุปกรณ์จะเข้าสู่สถานะพร้อมใช้งาน (ready state)
การส่งสัญญาณ Start ก่อนจ่ายไฟให้อุปกรณ์จะนำไปสู่ข้อผิดพลาด

ในแต่ละสถานะ อาจเกิดเหตุผลต่าง ๆ ที่ทำให้อุปกรณ์แจ้งข้อผิดพลาด ตัวอย่างเช่น:

แรงดันไฟเกิน / ข้อผิดพลาดภายในอุปกรณ์

• การตรวจสอบแรงดันไฟ DC Link:
  หากแรงดันเกิน 2100 โวลต์ต่อเนื่องเป็นเวลาหลายมิลลิวินาที อุปกรณ์จะแจ้งข้อผิดพลาด

• การตรวจสอบแรงดันภายในอุปกรณ์:
  ความล้มเหลวของแรงดันภายในก็จะนำไปสู่สถานะข้อผิดพลาดเช่นกัน

ข้อผิดพลาดในการคายประจุ (Discharge Failure)

• กระแสไฟสูงเกินไป:
  อาจทำให้ตัวต้านทานโหลด (load resistance) เกิดโอเวอร์โหลด

• ความจุ (capacitance) สูงเกินไปเมื่อเทียบกับค่าคงที่เวลาที่ตั้งไว้ (time constant)

• แรงดันไฟ DC Link เพิ่มขึ้นในระหว่างการคายประจุ:
  เช่น มีการจ่ายไฟกลับเข้าไปใหม่ในช่วงที่กำลังคายประจุ

สัญญาณ Start = High

หากมีการส่งสัญญาณ Start ขณะจ่ายไฟให้อุปกรณ์ อุปกรณ์จะส่งสัญญาณข้อผิดพลาด
เนื่องจากเป็นระบบป้องกันการเริ่มทำงานโดยไม่ได้ตั้งใจ
