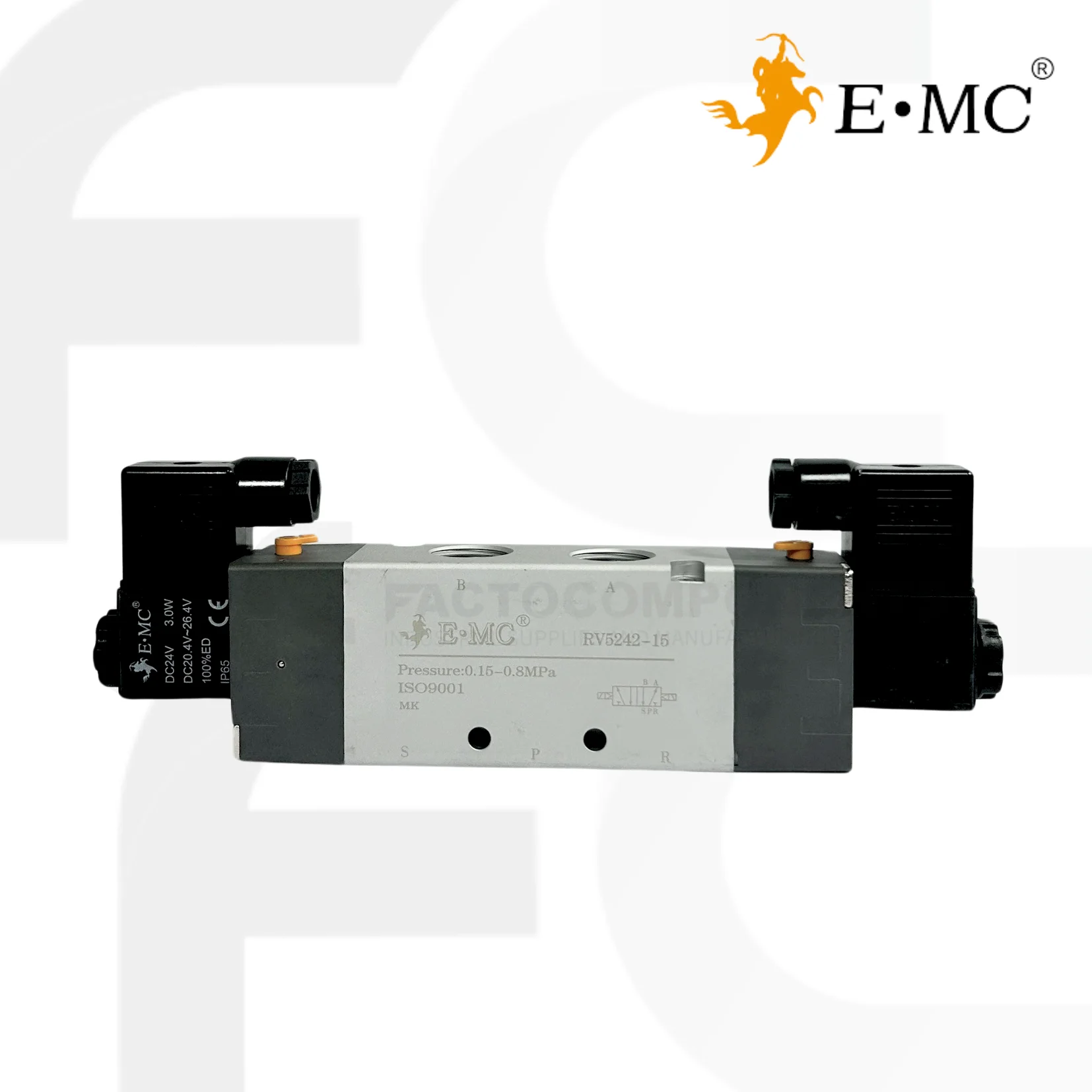

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ EMC Solenoid valve 5/2 way Port size 1/2″ Type RV5242-15 Coil 24 DC
Solenoid Valve 5/2 way RV5242-15 จากแบรนด์ EMC โซลินอยด์วาล์วที่ใช้พลังงานต่ำมีการใช้พลังงานที่น้อยลงและได้รับความสนใจจากผู้ผลิตอุปกรณ์ต้นแบบ (OEM), ผู้ประกอบการวาล์ว, วิศวกรผู้ใช้งานปลายทาง, หรือบุคคลใดที่กำหนดใช้วาล์วโซลินอยด์ในโครงการที่เกี่ยวข้องกับการกลั่นน้ำมันและก๊าซ, สารเคมี, ยา, วิทยาศาสตร์ชีวภาพ, อาหารและเครื่องดื่ม, รวมถึงการใช้งานด้านพลังงานต่างๆ
DOWNLOAD DATA SHEET
RV5242-15 SERIES| Model-no. |
RV5211-06 |
RV5221-06 |
RV5221-08 RV5222-08 RV5322-08 |
RV5231-08 RV5232-08 RV5332-08 |
RV5231-10 RV5232-10 RV5332-10 |
RV5241-10 RV5242-10 RV5342-10 |
RV5241-15 RV5242-15 RV5342-15 |
||||||
| Port size | G1/8 | G1/8 | G1/4 (Ex. G1/8) | G1/4 | G3/8 (Ex. G1/4) | G3/8 | G1/2 | ||||||
| Sectional area (mm 2) |
5/2:12(CV=0.67) 5/3:9(CV=0.50) |
5/2:14(CV=0.78) 5/3:12(CV=0.67) |
5/2:16(CV=0.89) 5/3:12(CV=0.67 |
5/2:25(CV=1 .40) 5/3:18(CV=1.00) |
5/2:30(CV=1.68) 5/3:18(CV=1.00) |
5/2:50(CV=2.79) 5/3:30(CV= 1.67) |
5/2:50(CV=2.79) 5/3:30(CV= 1.67) |
||||||
| Working medium | Clean air(After 40 µ m filtration) | ||||||||||||
| Acting type | Internal pilot type / External pilot type | ||||||||||||
| Reset Type | Air Reset | Spring reset / Air reset | |||||||||||
| Lubrication | Not required | ||||||||||||
| Working pressure (MPa) | 0.15-0.8 | ||||||||||||
| Guaranteed pressure (MPa) | 1.2 | ||||||||||||
| Working temperature | -20-70 (No freezing) | ||||||||||||
| Voltage range | -15%-10% | ||||||||||||
| Power consumption | DC:2.BW; AC:3.0VA | DC:3.0W; AC:4.0VA | |||||||||||
| Insulation class | Class F | Insulation class | Class F | Insulation class | Class F | Insulation class | Class F | ||||||
| Protective class | IP65(DIN40050) | Protective class | IP65(DIN40050) | Protective class | IP65(DIN40050) | Protective class | IP65(DIN40050) | ||||||
| Max. acting frequency | 5/2: 5 Cycles/s; 5/3: 3 Cycles/s | Max. acting frequency | 5/2: 5 Cycles/s; 5/3: 3 Cycles/s | Max. acting frequency | 5/2: 5 Cycles/s; 5/3: 3 Cycles/s | Max. acting frequency | 5/2: 5 Cycles/s; 5/3: 3 Cycles/s | ||||||
| Activate time(S) | <0.05 | Activate time(S) | <0.05 | Activate time(S) | <0.05 | Activate time(S) | <0.05 | ||||||
Internal Structure
