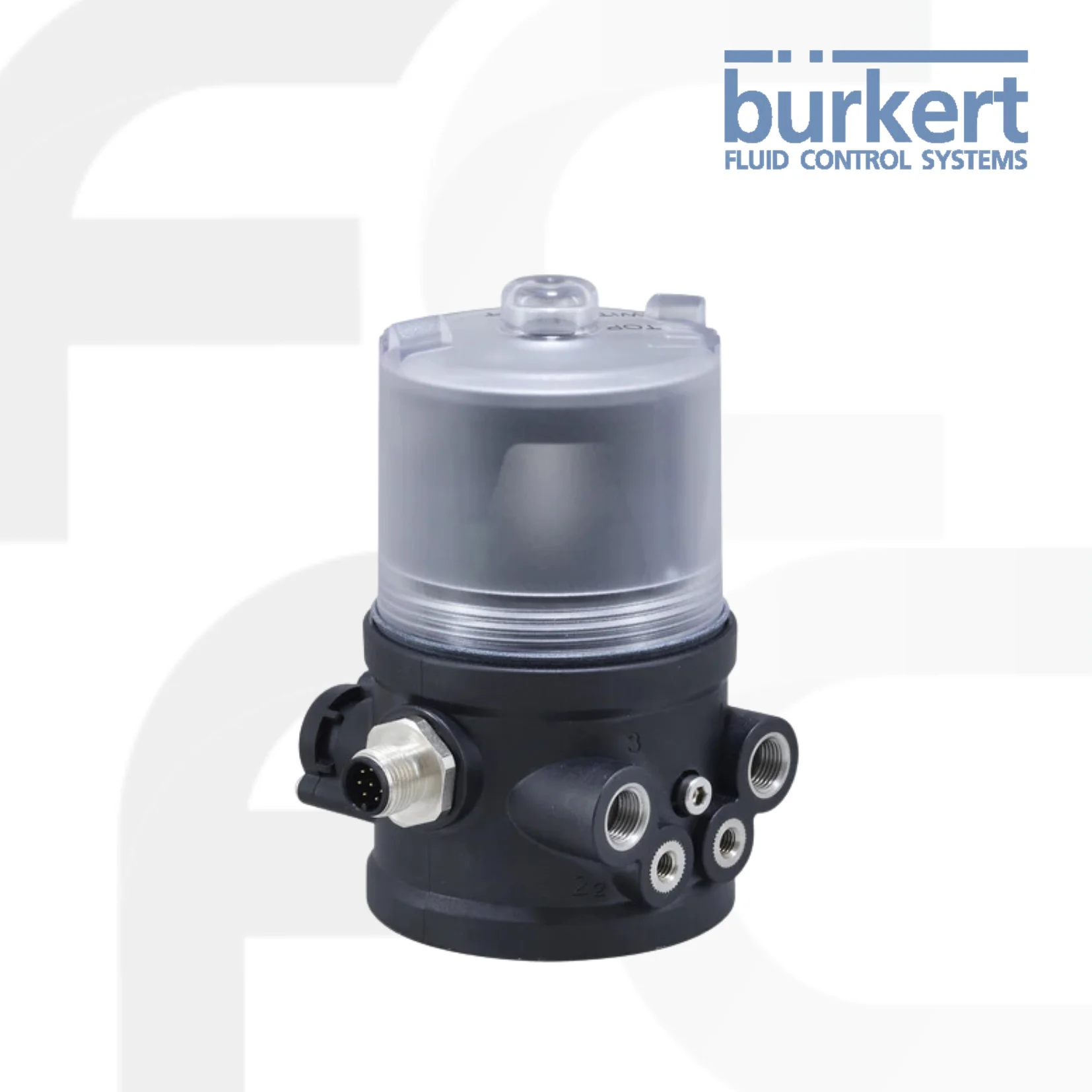

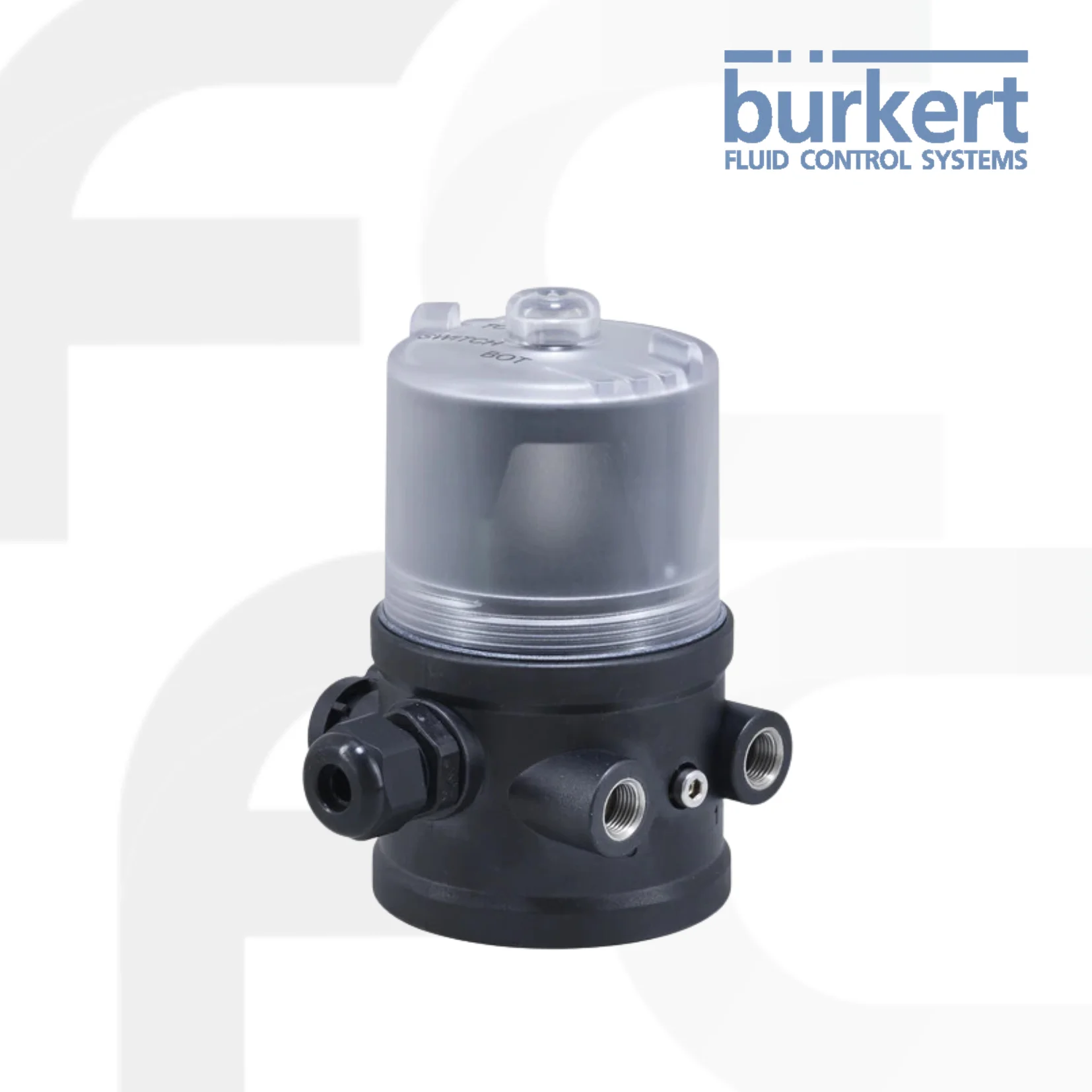

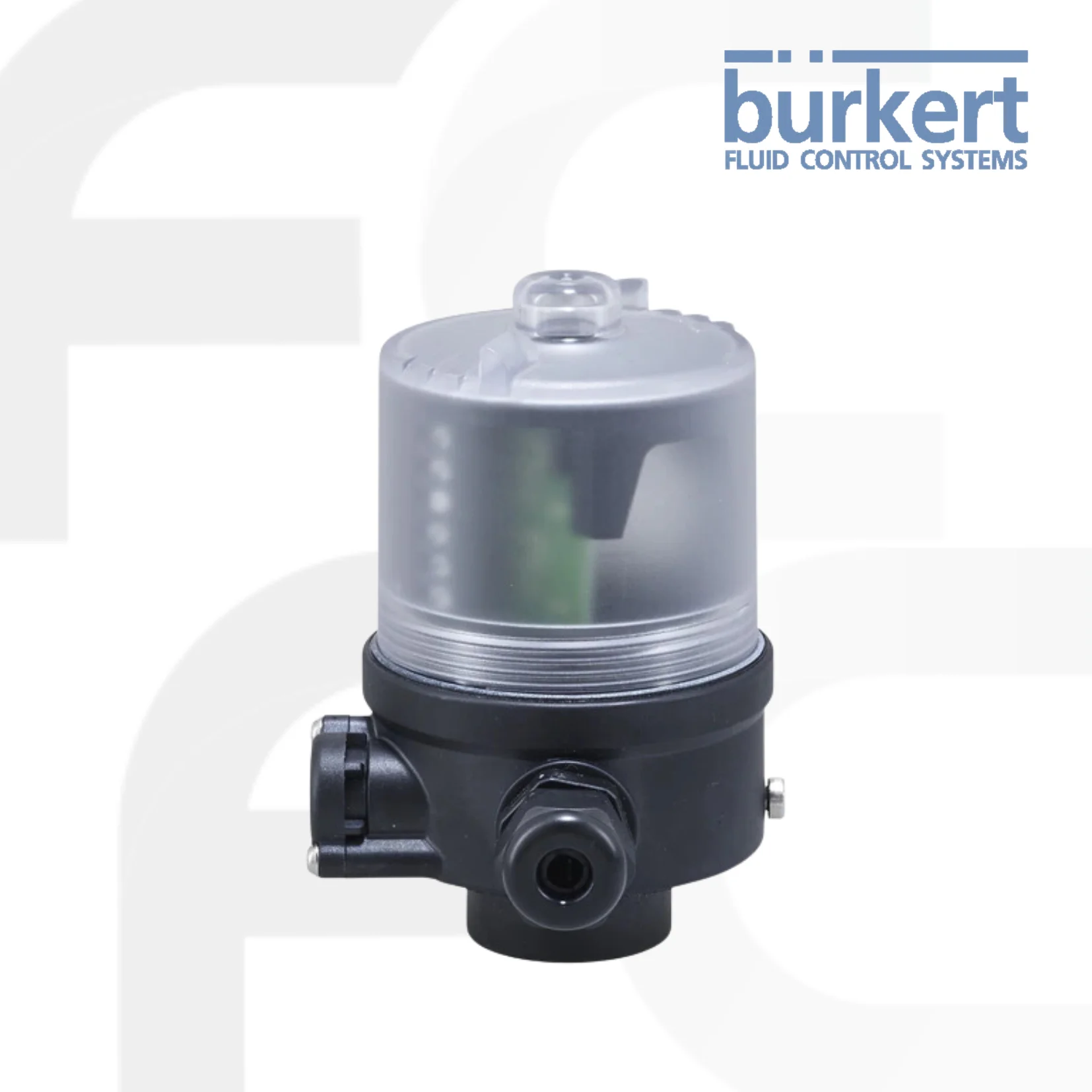

Pneumatic control unit Type 8697
Features
- การออกแบบที่กะทัดรัด
- มีการรับรองจาก ATEX II 3G / D และ 2G / D
- มาพร้อมกับวาล์วนำร่องในตัวและการเปลี่ยนแปลงได้ด้วยตัวเอง
- ท่ออากาศนำร่องในตัวแอคทูเอเตอร์ การตั้งค่าข้อเสนอแนะตำแหน่งสิ้นสุดอัตโนมัติ
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Burkert Type 8697 Pneumatic control unit for decentralised automation of process valves ELEMENT
Pneumatic control unit ชุดควบคุมนิวเมติก รุ่น 8697 จากแบรนด์ Burkert ถูกออกแบบมาเพื่อใช้งานกับระบบอัตโนมัติแบบกระจายสำหรับวาล์วกระบวนการนิวเมติก ELEMENT รุ่น 21xx โดยมีลิมิตสวิตช์ทั้งแบบกลไกและแบบอุปนัยเพื่อบันทึกตำแหน่งของวาล์ว นอกจากนี้ยังมีการออกแบบให้วาล์วนำทางอากาศภายในตัวควบคุมแอคทูเอเตอร์แบบเดี่ยว โดยไม่ต้องใช้ท่ออากาศภายนอก การตอบสนองตำแหน่งทางไฟฟ้าและสถานะของอุปกรณ์จะถูกแสดงผ่านไฟ LED บนตัวชุดควบคุมนิวเมติกเอง ตัวเรือนมีการออกแบบให้ทำความสะอาดได้ง่าย พร้อมด้วยการป้องกัน IP ที่ได้รับการรับรองและวัสดุทนทานต่อสารเคมี ซึ่งเหมาะสำหรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูง การใช้งานร่วมกับแอคทูเอเตอร์ Bürkert ELEMENT ช่วยให้ระบบสามารถเติมอากาศในห้องสปริงได้อย่างปลอดภัย โดยไม่มีการปนเปื้อนจากสิ่งแวดล้อมภายนอก
DOWNLOAD DATA SHEET
type 8697General technical data
| Material | ||
| Body | PPS | |
| Seal | EPDM | |
| Cover | PC | |
| Commissioning | ||
| Setting valve end position | Automatic (mechanical) | |
| Manual override of pilot valve | Yes | |
| Status display | ||
| Display of device and valve status | Coloured LEDs | |
| Optical position indicator (mechanical) | Yes | |
| Performance data | ||
| Stroke range for linear actuator | ||
| Valve spindle, initiator | 2…36 mm | |
| Valve spindle, micro switch | 4…36 mm | |
| Position feedback | ||
| Micro switch |
2x micro switch (0…48 V AC/DC, max. 2 A) 2x micro switch (50…250 V AC/DC, max. 2 A) |
|
| Initiator |
2x inductive proximity switch (24 V DC), PNP shutter (3-wire) with LEDs 2x inductive proximity switch NAMUR (8.2 V DC) shutter (2-wire) with LEDs 2x inductive proximity switch (24 V DC), shutter (2-wire) with LEDs |
|
| Electrical data | ||
| Operating voltage | ||
| Pilot valve | 24 V DC ± 10 %, residual ripple 10 % DC, power consumption 1 W | |
| Residual ripple | 10 % | |
| Power consumption | < 1 W | |
| Micro switch |
0…48 V AC/DC, max. 2 A 230 V version: 50…250 V AC/DC, max. 2 A |
|
| Initiator | 10…30 V DC, max. 100 mA per initiator | |
| Protection class | III according to DIN EN 61140 | |
| Electrical connection | ||
| Multipole version |
M12, 8-pin M12, 4-pin |
|
| Cable gland version | M16 x 1.5 (cable Ø 4…8 mm) with terminal screws for cable cross-sections 0.14…1.5 mm² | |
| Ambient temperature | Max. + 131 °F | |
