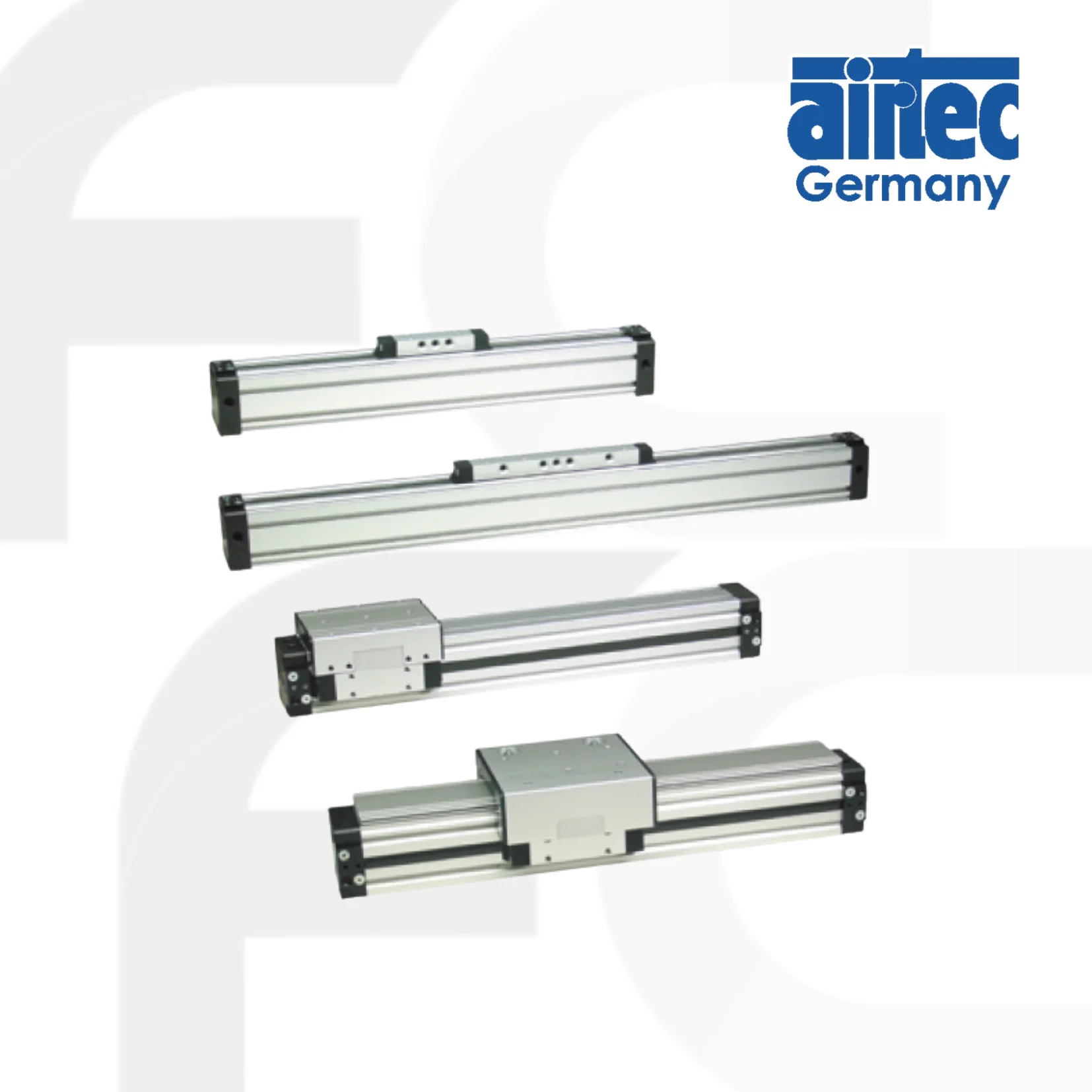

Rodless cylinders ZX series
Characteristics
- Piston Ø: 25 mm bis 63 mm
- Max. stroke: 5.860 mm to 10.500 mm
- Temperature range: -10°C … +70°C
- ATEX: optional
- Versions: short cylinders, slide guide, roller guide
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Airtec Rodless cylinders ZX series
กระบอกสูบไร้ก้าน ในระบบนิวเมติกส์คือแอคชูเอเตอร์ที่ไม่ต้องการใช้แท่งเพื่อเคลื่อนที่ ลูกสูบจะเคลื่อนไหวอย่างอิสระภายในชุดประกอบ โดยใช้แคร่ตลับหมึกเป็นตัวเชื่อมต่อกับโหลดที่ต้องการขับเคลื่อน การออกแบบที่ไม่ต้องใช้การยึดติดทำให้ขนาดของแอคทูเอเตอร์เล็กลง ซึ่งเหมาะอย่างยิ่งหากแอปพลิเคชันของคุณมีข้อจำกัดเรื่องพื้นที่หรือต้องการใช้แอคทูเอเตอร์ที่สามารถสร้างแรงได้เท่ากันทั้งในการเคลื่อนที่ไปข้างหน้าและถอยหลัง
DOWNLOAD DATA SHEET
ZX seriesTechnical details
| Operating pressure | 1 ... 8 bar |
| Temperature range | -10°C ... +70°C |
| Max. stroke | 2800 mm |
| Medium | Filtered, oil-free and dried compressed air according to ISO 8573-1:2010, Class 7:2:4, instrument air, free of aggressive additives. Alternatively the pressure dew point must be at least 10°C below lowest occurring ambient temperature. If speeds exceed 1 m/s lubricated air is recommended. |
| Materials |
Cylinder tube: Al (anodized) Outer parts: Al (anodized), Plastics Seals: NBR, PU Cylinders in accordance with 2014/34/EU (ATEX) available. |
Technical data Series ZX-S
| Model-no. | ZX-25-S-... | ZX-32-S-... | ZX-40-S-... | ZX-50-S-... | ZX-63-S-... |
| Piston Ø (mm) | 25 | 32 | 40 | 50 | 63 |
| Connection | G1/8 | G1/8 | G1/4 | G3/8 | G3/8 |
| Flow rate (Nl/min) | 24 | 28 | 36 | 45 | 59 |
|
Weight 0 mm stroke (kg) each 100 mm stroke |
0.88 | 1.40 | 2.41 | 5.30 | 8.10 |
| 0.30 | 0.39 | 0.52 | 0.96 | 1.32 | |
| max. stroke (mm) | 6000 | 10500 | 10500 | 5910 | 5860 |
| Brand | Airtec |
|---|
