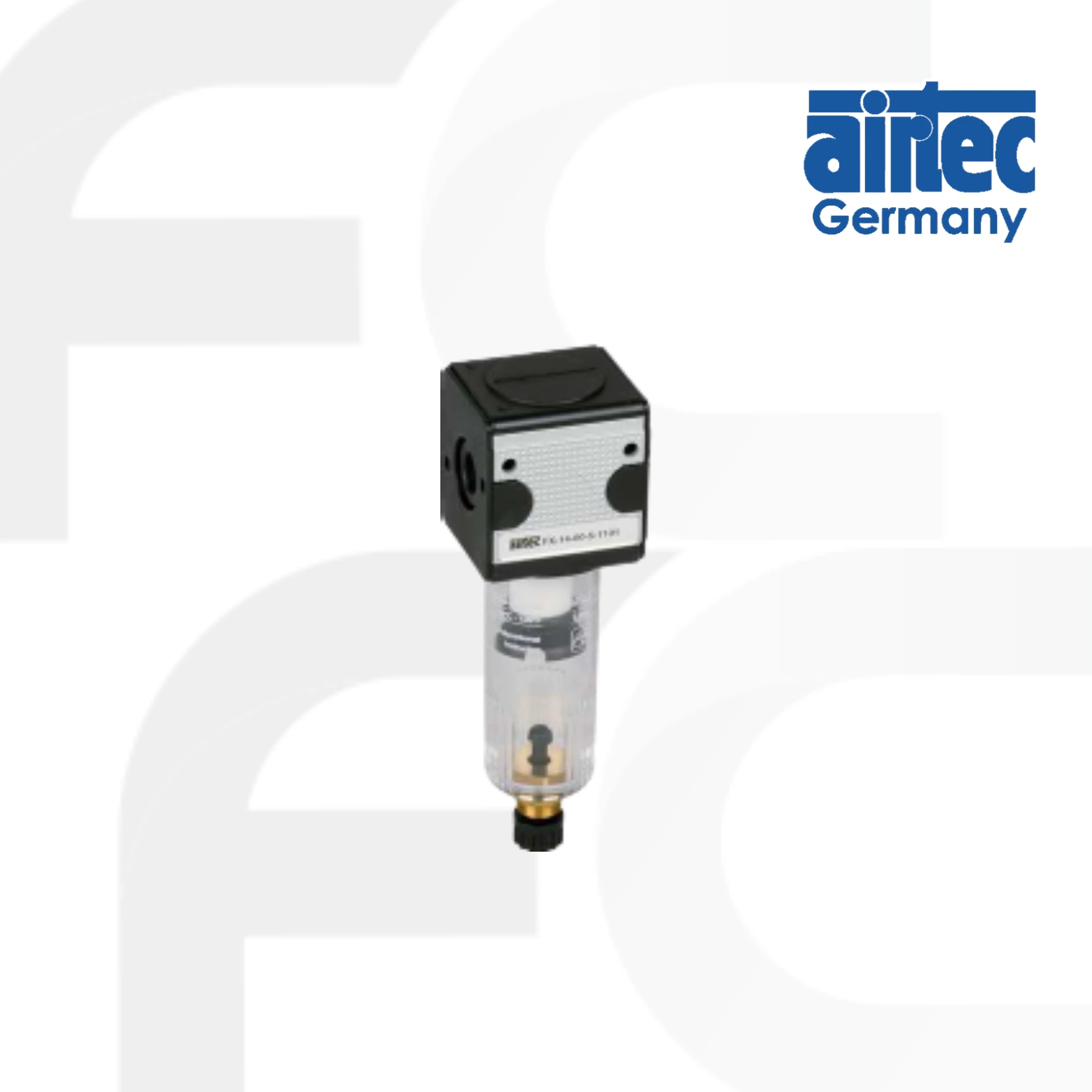

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Airtec Filter รุ่น FX Series
ในงานระบบลมที่ต้องการความสะอาดและความแม่นยำสูง AIRTEC ตัวกรองลม (Filter) รุ่น FX Series คือตัวเลือกที่ตอบโจทย์ได้อย่างลงตัว ด้วยความสามารถในการกรองสิ่งปนเปื้อน ฝุ่นละออง และละอองน้ำจากลมอัดได้อย่างมีประสิทธิภาพ ตัวกรองรุ่นนี้ช่วยปกป้องอุปกรณ์นิวแมติกส์จากความเสียหาย และลดโอกาสเกิดความผิดพลาดในกระบวนการผลิต โครงสร้างของ FX Series ถูกออกแบบมาให้มีความแข็งแรง ทนต่อแรงดันและสภาพแวดล้อมที่สมบุกสมบัน เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความน่าเชื่อถือ และต้องการดูแลระบบลมให้อยู่ในมาตรฐานสูงสุดตลอดเวลา
DOWNLOAD DATA SHEET
filter fx seriesTechnical details
| Temperature range | 0°C ... +60°C |
| Input range | 1.5 ... 16 bar |
| Mounting | vertically, drain at bottom |
| Medium | compressed air according to ISO 8573-1:2010, neutral gases |
| Materials | Body: zinc diecasting, bowl: PC, seals: NBR, inner parts: POM |
Technical data
| * Measured at p1 = 6 bar and Δp = 1 bar. | * Measured at p1 = 6 bar and Δp = 1 bar. | * Measured at p1 = 6 bar and Δp = 1 bar. | * Measured at p1 = 6 bar and Δp = 1 bar. | * Measured at p1 = 6 bar and Δp = 1 bar. | ||||||
| Model-no.: | FX-14-... | FX-37-... | FX-12-... | FX-34-... | ||||||
| Connection | G1/4 | G3/8 | G1/2 | G3/4 | ||||||
| Size | X1 | X1 | X2 | X2 | ||||||
| Flow (Nl/min) | 2100 | 2100 | 4000 | 4000 | ||||||
| Bowl volume (cm³) | 25 | 25 | 50 | 50 | ||||||
| Weight (kg) | 0.30 | 0.29 | 0.78 | 0.70 | ||||||
| *Measured at p1 = 6 bar and Δp = 0.2 bar (for FXM Δp = 0.1 bar) . | *Measured at p1 = 6 bar and Δp = 0.2 bar (for FXM Δp = 0.1 bar) . | *Measured at p1 = 6 bar and Δp = 0.2 bar (for FXM Δp = 0.1 bar) . | *Measured at p1 = 6 bar and Δp = 0.2 bar (for FXM Δp = 0.1 bar) . | *Measured at p1 = 6 bar and Δp = 0.2 bar (for FXM Δp = 0.1 bar) . | ||||||
| Model-no.: | FXF-14-... | FXF-12-... | FXM-14-... | FXM-12-... | FXA-14-... | FXA-12-... | ||||
| Connection | G1/4 | G3/8 | G1/2 | G3/4 | G1/4 | G1/2 | ||||
| Size | X1 | X1 | X2 | X2 | X1 | X2 | ||||
| Flow (Nl/min) | 2100 | 2100 | 4000 | 4000 | 380 | 1500 | ||||
| Bowl volume (cm³) | 25 | 25 | 50 | 50 | - | - | ||||
| Weight (kg) | 0.30 | 0.29 | 0.78 | 0.70 | 0.32 | 0.81 | ||||
