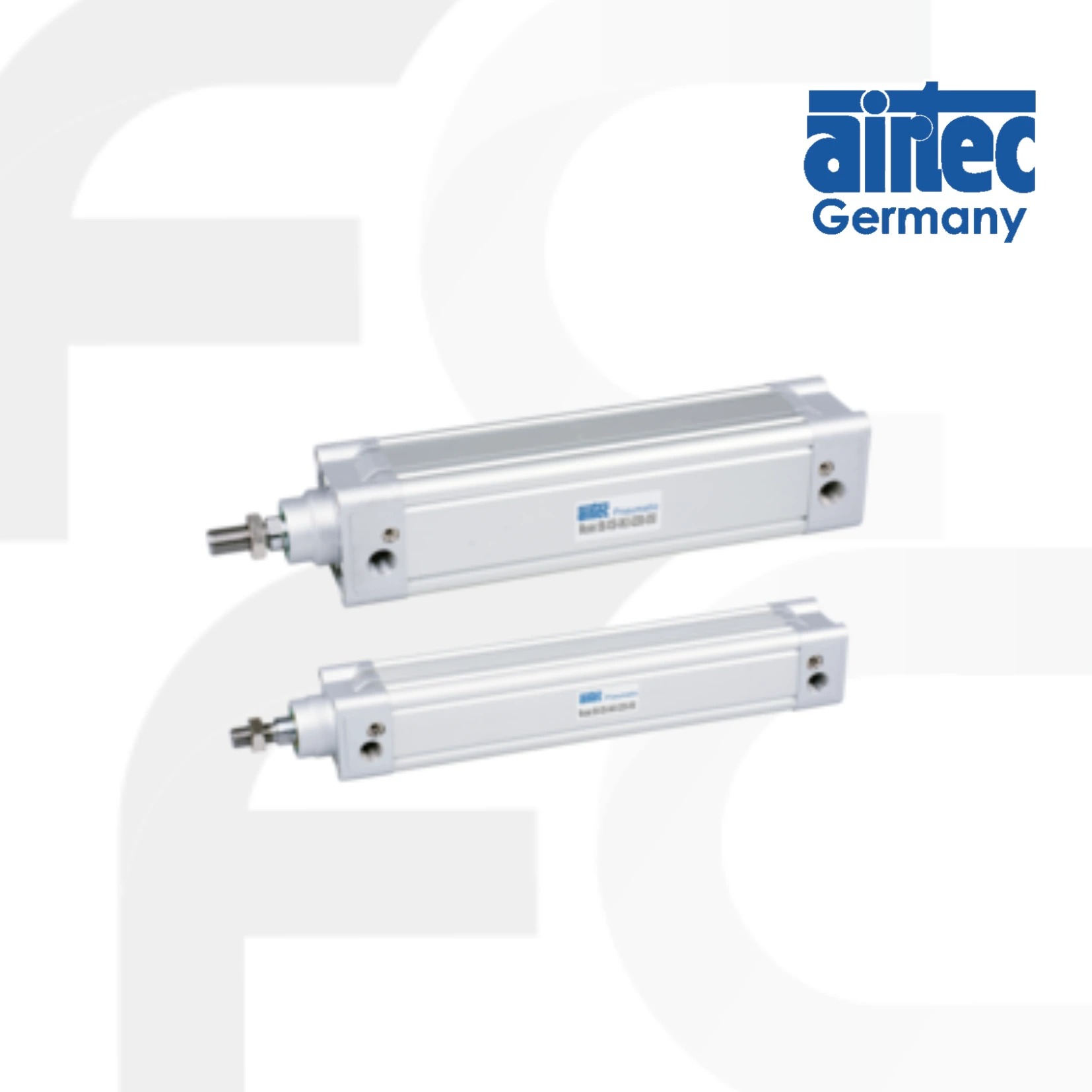

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Airtec Air Cylinder Double Acting 88-XSI series ISO 15552
Double Acting รุ่น SLX Series จากแบรนด์ Airtec เป็นโซลูชันที่ออกแบบมาเพื่อตอบโจทย์การใช้งานอุตสาหกรรมที่ต้องการความแม่นยำ ทนทาน และประสิทธิภาพสูง ด้วยโครงสร้างที่แข็งแรง รองรับการทำงานในสภาวะแวดล้อมที่หลากหลาย รุ่นนี้เหมาะสำหรับการใช้งานที่ต้องการแรงดันลมในทิศทางทั้งสองด้าน โดยมาพร้อมคุณสมบัติในการปรับโช้คกันกระแทก และรองรับการติดตั้งเซ็นเซอร์แม่เหล็ก เพื่อเพิ่มความสามารถในการควบคุมและตรวจสอบการเคลื่อนที่ของลูกสูบได้อย่างแม่นยำ
DOWNLOAD DATA SHEET
cylinder 88-XSI series| Operating pressure | 1 … 10 bars | |
| Temperature range | -20°C ... +80°C ( SLXH: -10°C ... +150°C ) | |
| Max. stroke | 2700 mm | |
| Medium | Filtered, oil-free and dried compressed air according to ISO 8573-1:2010, Class 7:2:4, instrument air, free of aggressive additives. Alternatively the pressure dew point must be at least 10°C below lowest occurring ambient temperature. | |
| Materials |
Cylinder tube: Al (anodized) End caps: Al-die-cast (painted) Piston rod: steel hard chrome plated (optional 1.4301) Seals: PU, NBR (optional FKM) Cylinders in accordance with 2014/34/EU (ATEX) available. |
|
 |
||
| Model-no.: | SLX-032-… | SLX-040-… | SLX-050-… | SLX-063-… | SLX-080-… | SLX-100-… | SLX-125-… |
| Piston Ø (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Force at 6 Extension | 434 | 678 | 1060 | 1682 | 2713 | 4239 | 6623 |
| bar (N) Retraction | 373 | 570 | 890 | 1513 | 2448 | 3974 | 6189 |
| Connection | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 |
| Piston rod thread | M10 x 1.25 | M12 x 1.25 | M16 x 1.5 | M16 x 1.5 | M20 x 1.5 | M20 x 1.5 | M27 x 2 |
| Cushioning length (mm) | 27 | 29 | 32 | 32 | 32 | 32 | 42 |
