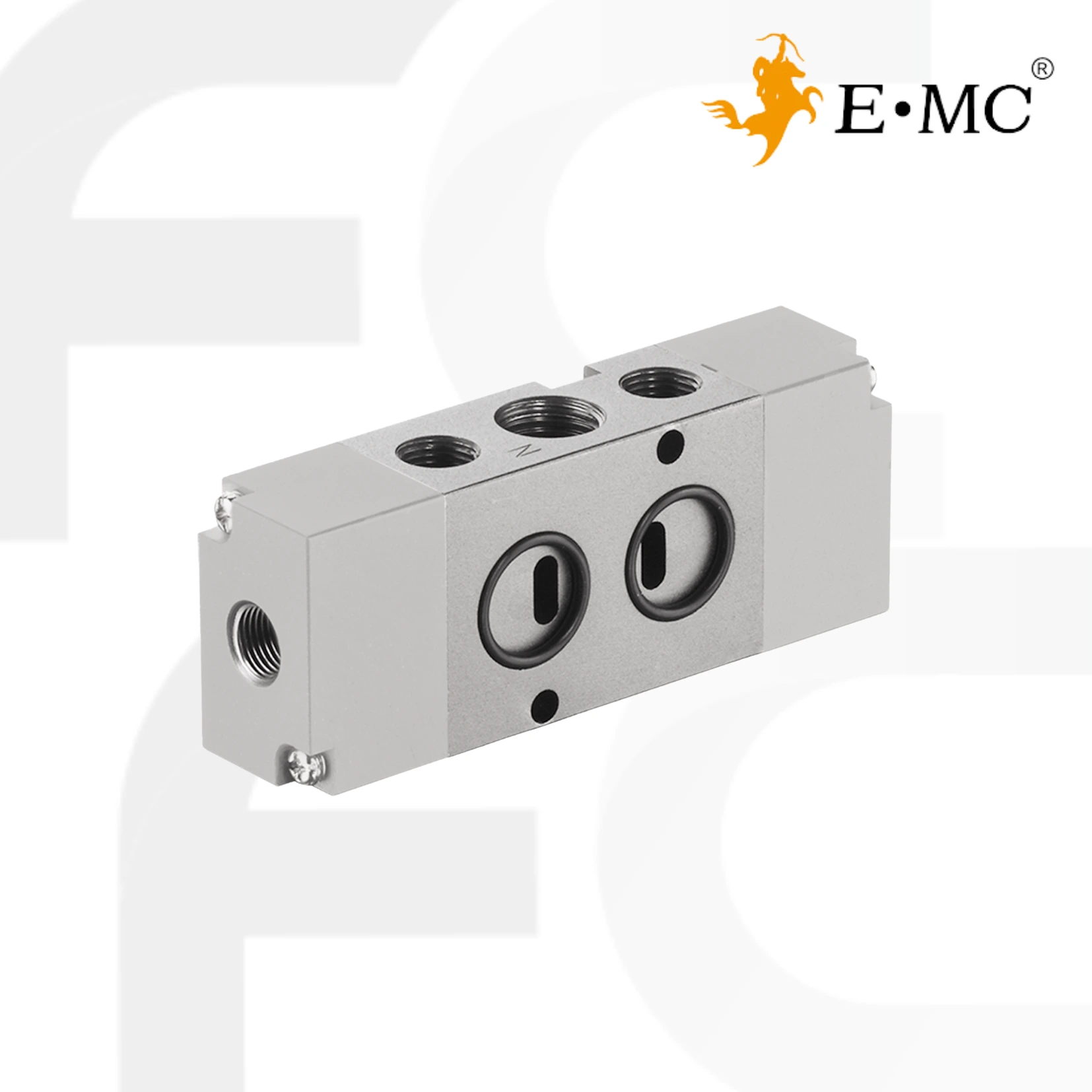

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ EMC – Air Control Valve RVA3221-08QM (NAMUR) Series 5/2 way
วาล์วควบคุมลมรุ่น RV Series แบบ NAMUR ได้รับการออกแบบมาเพื่อให้ตอบสนองต่อความต้องการในการควบคุมการทำงานของกระบอกลมและอุปกรณ์นิวเมติกส์ในอุตสาหกรรมอย่างมีประสิทธิภาพ รุ่นนี้รองรับการทำงานทั้งแบบ 3/2 และ 5/2 ทาง สามารถใช้งานร่วมกับอุปกรณ์ที่ติดตั้งตามมาตรฐาน NAMUR ได้อย่างลงตัว ช่วยลดเวลาในการติดตั้งและเพิ่มความสะดวกในการบำรุงรักษา โครงสร้างที่แข็งแรง ทนทานต่อสภาพแวดล้อมการใช้งาน และสามารถทำงานได้อย่างเสถียรแม้ในสภาวะที่มีแรงดันลมเปลี่ยนแปลง เหมาะสำหรับการควบคุมวาล์วแบบแอคชูเอเตอร์ในงานอุตสาหกรรมหลากหลายประเภท
DOWNLOAD DATA SHEET
RVA3221-08QM SeriesSpecifications
| Model No. | RVA5221-08M | RVA5231-08M | RVA5231-10M | ||
| Port size | G14(ExhaustG1/8) | G1/4 | G3/8(ExhaustG1/4) | ||
| Sectional area(mm) | 2 Position:16(CV=0.89) | 2 Position:25(CV=1.40) | 2 Position:30(CV=1.68) | ||
| Working medium | Clean air(After 40 µ m filteration ) | ||||
| Acting type | Outer air control | ||||
| Reset type | Air reset | Spring Reset/ Air reset | |||
| Lubrication | Not required | ||||
| Working pressure(MPa) | 0.15-0.8 | ||||
| Guaranteed Pressure(MPa) | 1.2 | ||||
| Working temperature(℃) | -20~ 70(No freezing) | ||||
| Max acting frequency | 2 Position:5 Cycles/s | ||||
Dimensions
| Model/Sign | A | B | C | D | E | F | K | L | M | N | O | P | R | S | W | W1* |
| RVA3221-08QM | G1 /4 | 17.6 | 1.5 | 21 | 31 | 22 | 4.3 | 15.5 | 20 | 29 | 35 | G1/8 | 25.5 | 18 | 76 | 87 |
| RVA3231-08QM | G1/4 | 19.6 | 1.5 | 23 | 42.1 | 27 | 5.2 | 18.1 | 24 | 32 | 40 | G1/8 | 31.1 | 21 | 94.6 | 106 |
| RVA3231-10QM | G3/8 | 19.6 | 1.5 | 23 | 42.1 | 27 | 5.2 | 18.1 | 24 | 32 | 40 | G1/8 | 30.1 | 23 | 94.6 | 106 |
