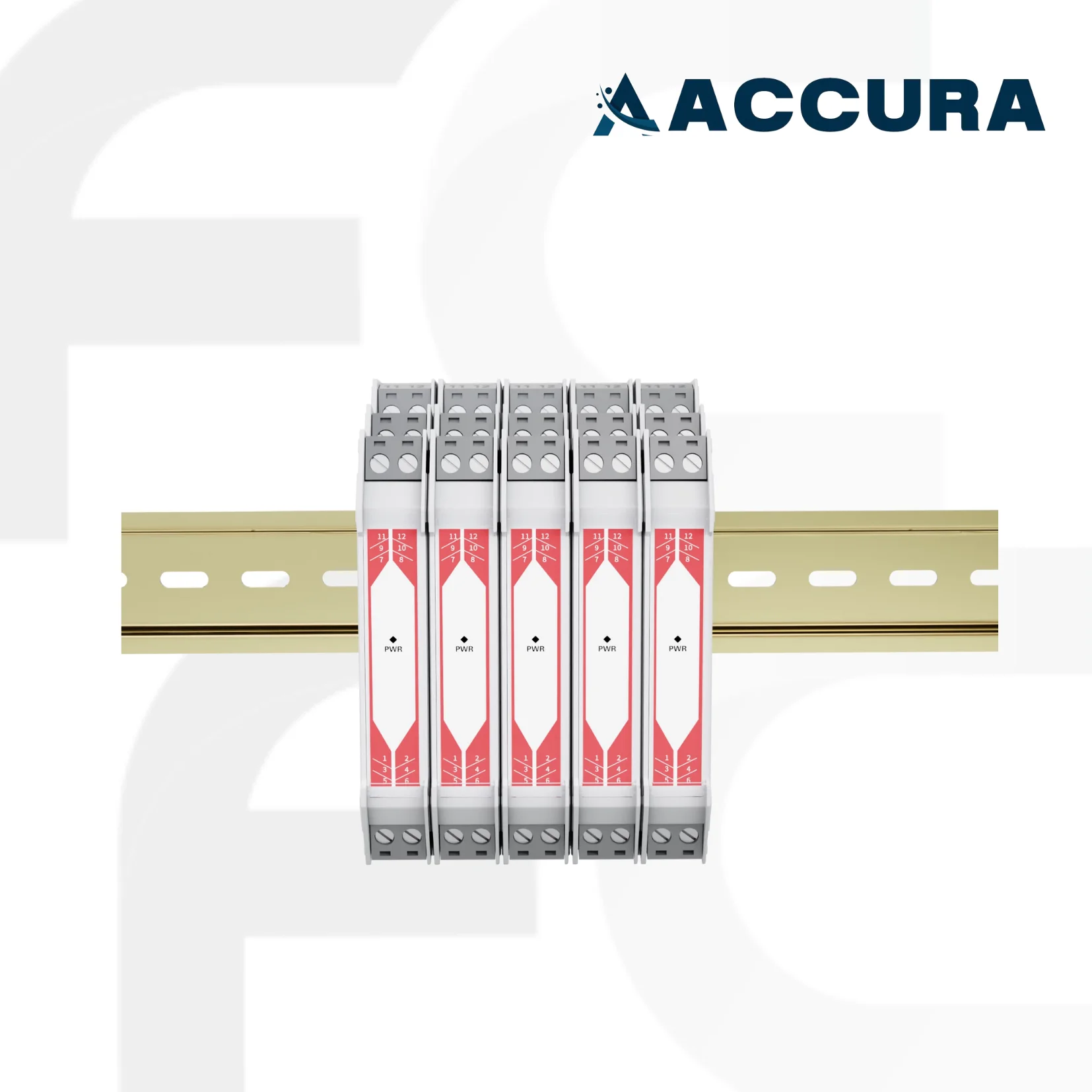

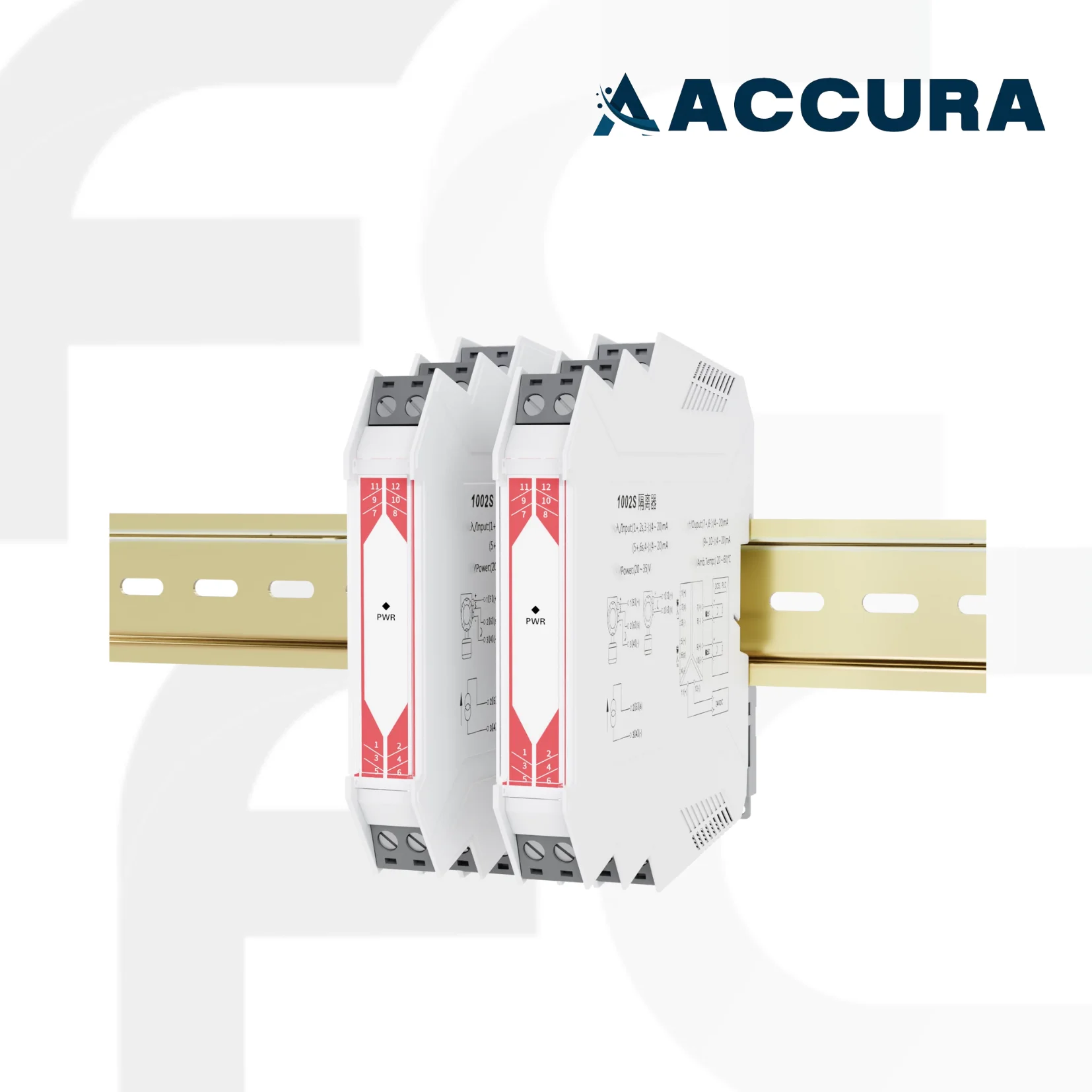

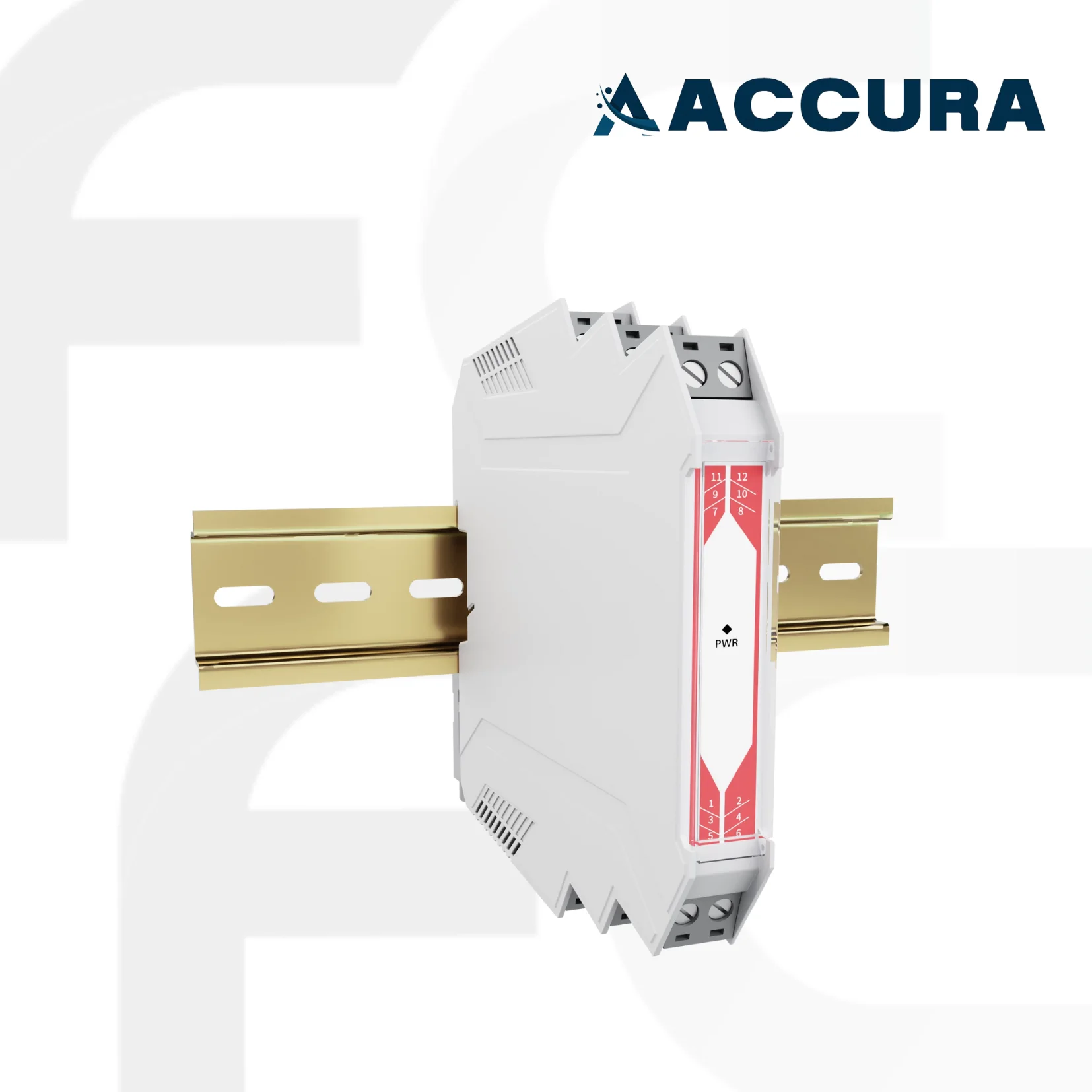

Smart signal isolator 1002S series
Characteristics
- Maximum input current: ≤30mA
- Input signal: (4~20) mA, (0~20) mA
- Input Impedance: Current Impedance≤100Ω
- Distribution voltage/maximum current: ≥20V@20mA
ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ ACCURA Smart signal isolator 1002S series
Smart signal isolator 1002S series ตัวแยกสัญญาณจะจ่ายไฟแยกให้กับเครื่องส่งสัญญาณสองสายและสามสาย และส่งสัญญาณกระแสไฟฟ้าที่สร้างโดยเครื่องส่งสัญญาณผ่านการแยกสัญญาณและแปลงสัญญาณเหล่านั้นเป็นสัญญาณที่จำเป็นสำหรับเครื่องมืออื่น ๆ สามารถแยกสัญญาณสามขั้วระหว่างอินพุต เอาต์พุต และแหล่งจ่ายไฟได้ จึงปรับปรุงความสามารถในการป้องกันการรบกวนของระบบควบคุมอัตโนมัติของกระบวนการผลิตในอุตสาหกรรม และรับรองความเสถียรและความน่าเชื่อถือของระบบ
DOWNLOAD DATA SHEET
1002S seriesSpecification
| Product | Signal isolator |
| Model | 1002S |
| Input signal | (4~20) mA, (0~20) mA |
| Input Impedance | Current Impedance≤100Ω |
| Maximum input current | ≤30mA |
| Distribution voltage/maximum current | ≥20V@20mA |
| Output signal | (0~20) mA, (4~20) mA, (0~5) V, (1~5) V, (0~10) V, (2~10) V |
| Output load |
(4~20) mA, (0~20) mA, load resistance RL≤550Ω; (0~5) V, (1~5) V, (0~10) V, (2~10) V, load resistance RL≥1MΩ |
| Power supply | DC (20~35) V |
| Power Consumption | Single output power consumption: ≤1.5W |
| Dual output power consumption | ≤2.6W |
| Communication | HART |
| Dielectric strength (between input/output/power supply) | 1500VAC (1 min, no arcing phenomenon) |
| Working temperature | (-20~60)℃ |
| Relative humidity | 25%～85% |
| Storage temperature | (-20~60)℃ |
| Temperature drift | ≤50ppm |
| Installation | 35mm DIN rail installation |
| Transmission accuracy (20°C) | 0.1%FS |
| Response time | ≤2ms |
| Weight | 130g |
| Electromagnetic Compatibility | Complies with GB/T18268 Industrial Equipment Application Requirements (IEC 61326-1) |
| Applicable field equipment | Two-wire, three-wire transmitter, DC current source |

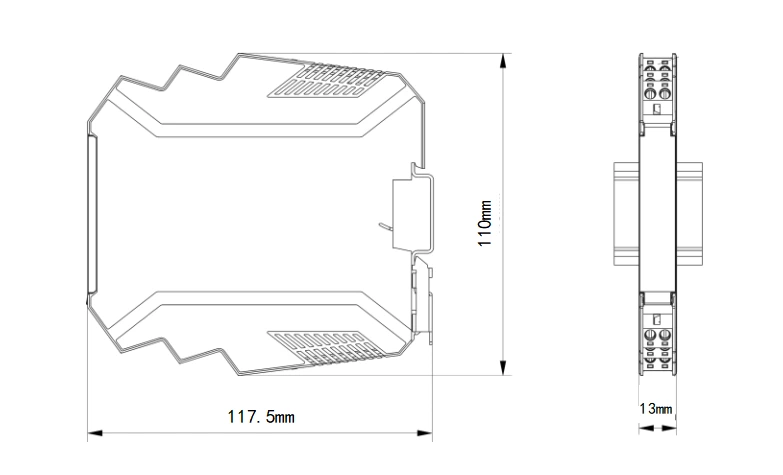

Dimension
| Brand | Accura |
|---|
