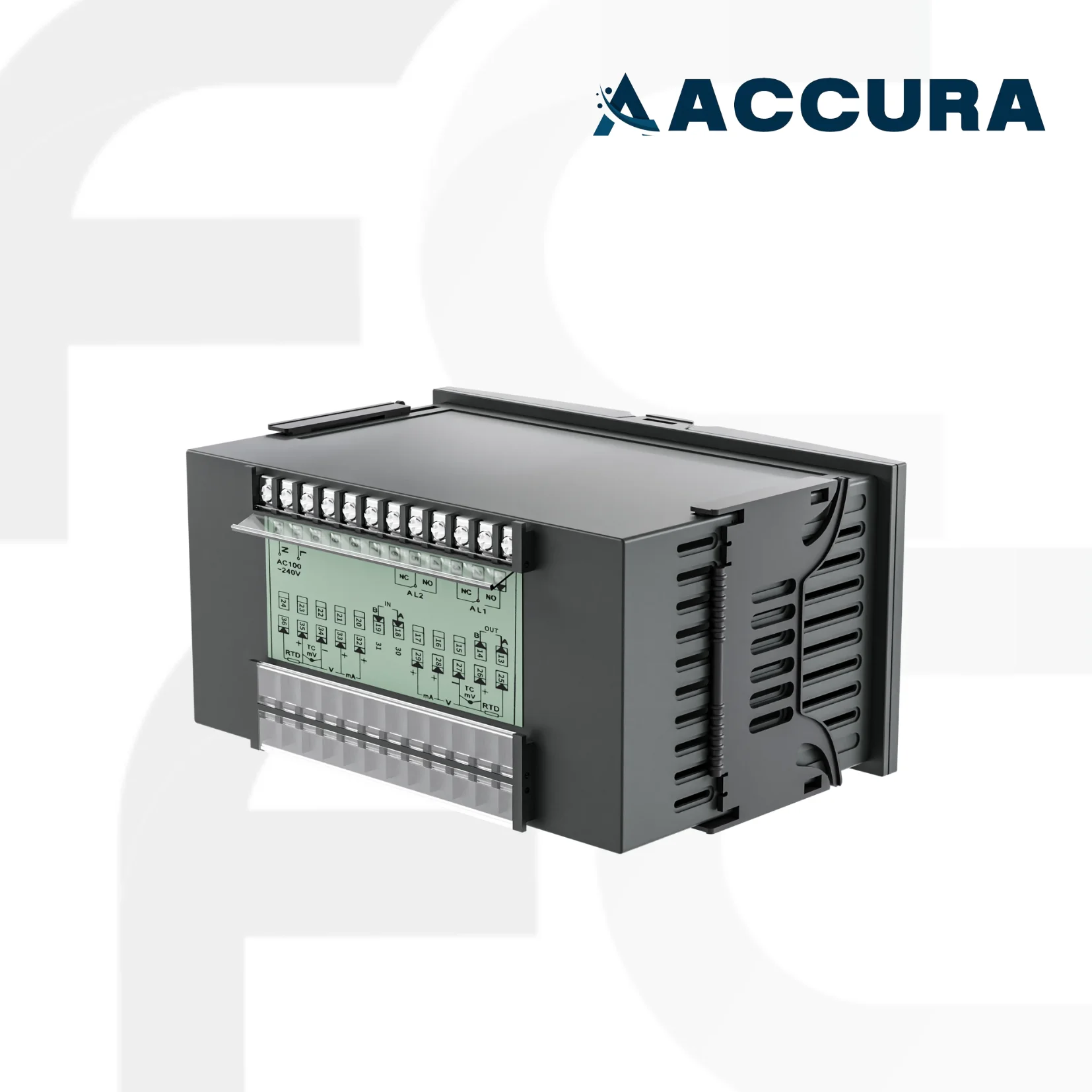

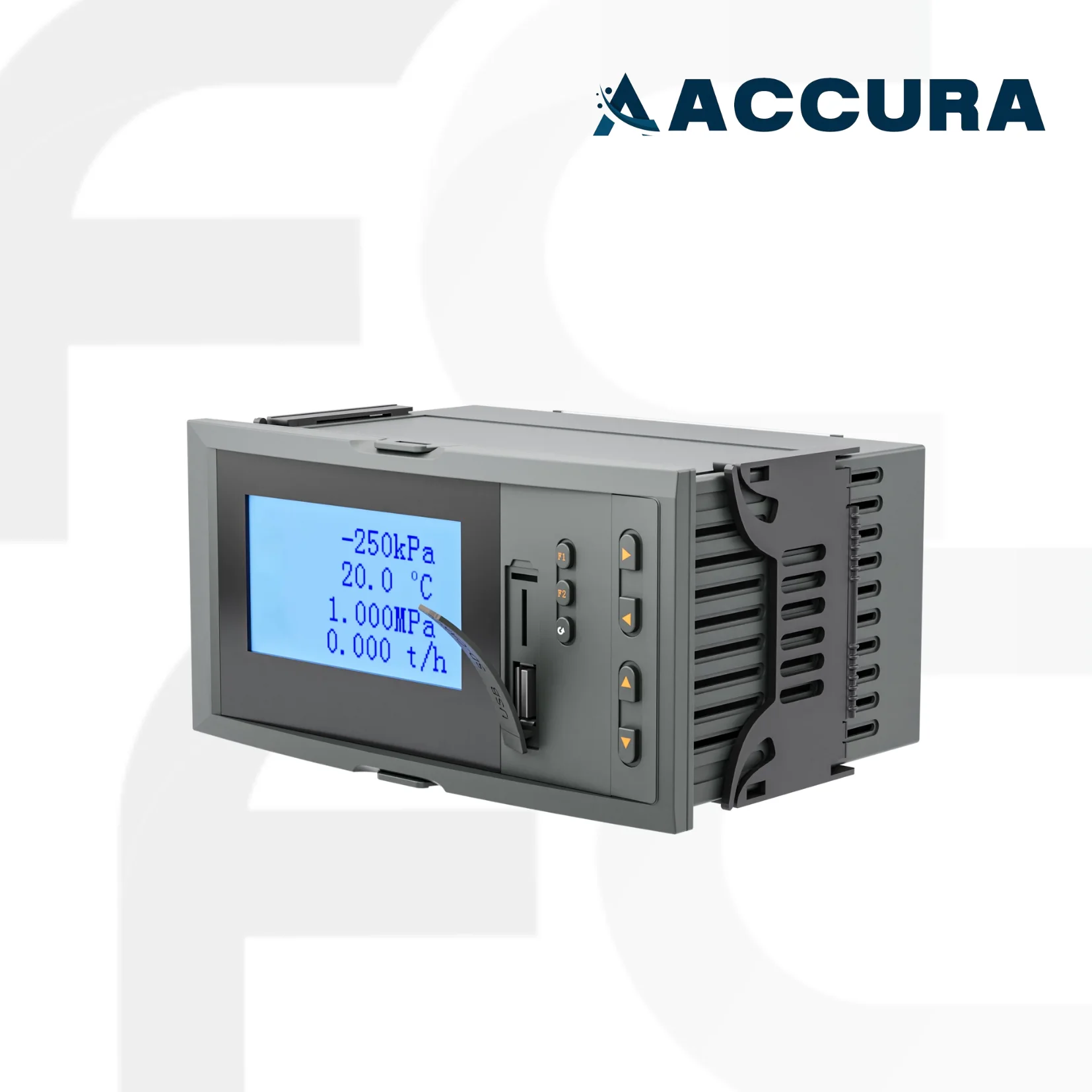

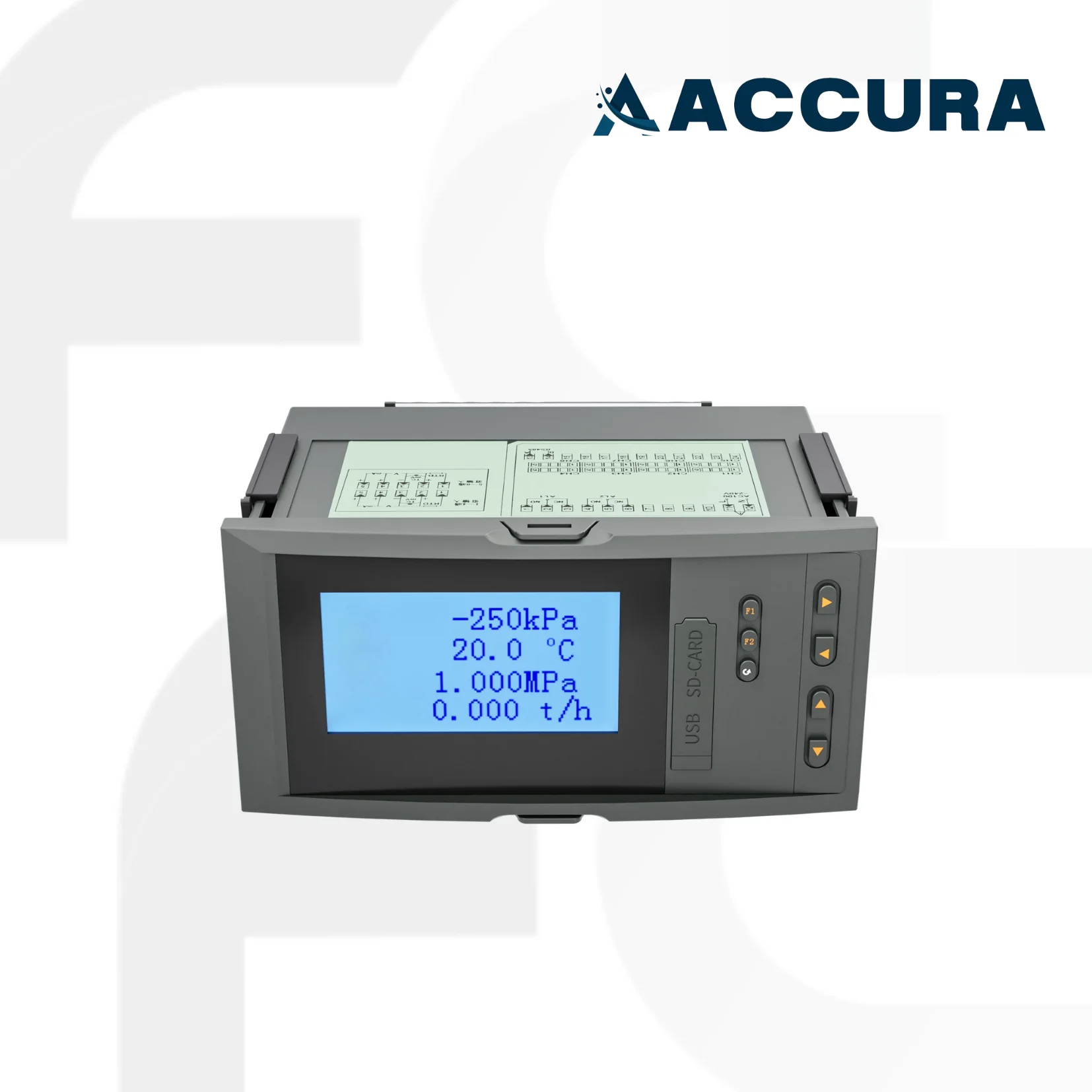

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ ACCURA LCD Flow Totalizer 7610 series
LCD Flow Totalizer อุปกรณ์แสดงผลที่ใช้สำหรับวัดและแสดงค่าปริมาณการไหลของของเหลวหรือก๊าซแบบ LCD รุ่น 7610 ได้รับการออกแบบมาโดยเฉพาะสำหรับการซื้อขายแลกเปลี่ยนระหว่างซัพพลายเออร์และลูกค้าในระบบทำความร้อนส่วนกลางในภูมิภาค และการคำนวณไอน้ำ และการวัดอัตราการไหลที่แม่นยำสูง
DOWNLOAD DATA SHEET
7610 SERIESSpecification
| Input signal | Current: 0-20mA, 0-10mA, 4-20mA, √0-10mA,√4-20mA ; Input impedance: ≤100Ω ; Maximum limit of input current: ≤ 30mA | |
| Voltage: 0-5V, 1-5V, 0-10V (customized) | ||
| Thermal resistance: Pt100, Cu50, Cu53,Cu100, BA1, BA2 | ||
| Linear resistance: 0-400Ω | ||
| Thermocouple: B, S, K, E, T, J, R, N, F2,Wre3-25, Wre5-26 | ||
| Frequency signal: range: 0-10KHz; wave shape: rectangular, sine wave, square wave | ||
| Output | ||
| Output signal | Analog output: 4-20mA (load resistance ≤ 480Ω), 0-20mA (load resistance ≤ 480Ω) | |
| 0-10mA (load resistance ≤ 960Ω), 1-5V (load resistance ≥ 250KΩ) | ||
| 0-5V (load resistance ≥ 250KΩ), 0-10V (load resistance ≥ 4KΩ) (customized) | ||
| Alarm output: relay control output: AC220V/2A, DC24V/2A (resistive load) | ||
| Feed output: DC24V±1, load current ≤ 50mA | ||
| Communication output: RS485/RS232, 1200-9600bps, Protocol: MODBUS RTU. Communication distance: 1Km for RS-485 and 15m for RS-232. | ||
LCD Flow Totalizer ได้รับการออกแบบมาโดยเฉพาะสำหรับการซื้อขายระหว่างซัพพลายเออร์และลูกค้าในระบบทำความร้อนส่วนกลางในภูมิภาค และการคำนวณไอน้ำ และการวัดอัตราการไหลที่มีความแม่นยำสูง
เป็นเครื่องมือรองที่มีฟังก์ชันครบครันซึ่งใช้ไมโครโปรเซสเซอร์ ARM 32 บิต AD ความเร็วสูง และพื้นที่เก็บข้อมูลความจุขนาดใหญ่ เครื่องมือนี้ใช้เทคโนโลยีการติดตั้งบนพื้นผิวอย่างเต็มรูปแบบ
เครื่องมือนี้มีความสามารถ EMC ที่ดีและความน่าเชื่อถือสูงเนื่องจากการป้องกันและการแยกส่วนอย่างหนักในการออกแบบ มี RTOS แบบฝัง โฮสต์ USB และหน่วยความจำ FLASH ความหนาแน่นสูง ซึ่งสามารถบันทึกข้อมูลการสุ่มตัวอย่างความยาว 720 วัน เครื่องมือนี้สามารถระบุไอน้ำอิ่มตัวและไอน้ำร้อนจัดได้โดยอัตโนมัติ นอกจากนี้ยังสามารถใช้สำหรับการตรวจสอบกระบวนการและการควบคุมปริมาณความร้อนของไอน้ำได้อีกด้วย ข้อมูลประวัติที่บันทึกไว้ในเครื่องมือสามารถคัดลอกไปยังดิสก์ USB ได้ตลอดเวลาและวิเคราะห์โดยซอฟต์แวร์ DTM บนพีซี เครื่องมือนี้สามารถใช้ร่วมกับเซ็นเซอร์การไหลต่างๆ เช่น แผ่นออริฟิซ กรวยรูปตัววี กระแสน้ำวน และอื่นๆ นอกจากนี้ เครื่องมือนี้ยังมีประสิทธิภาพที่ดีในการป้องกันการโจรกรรมและป้องกันไฟฟ้าดับอีกด้วย
