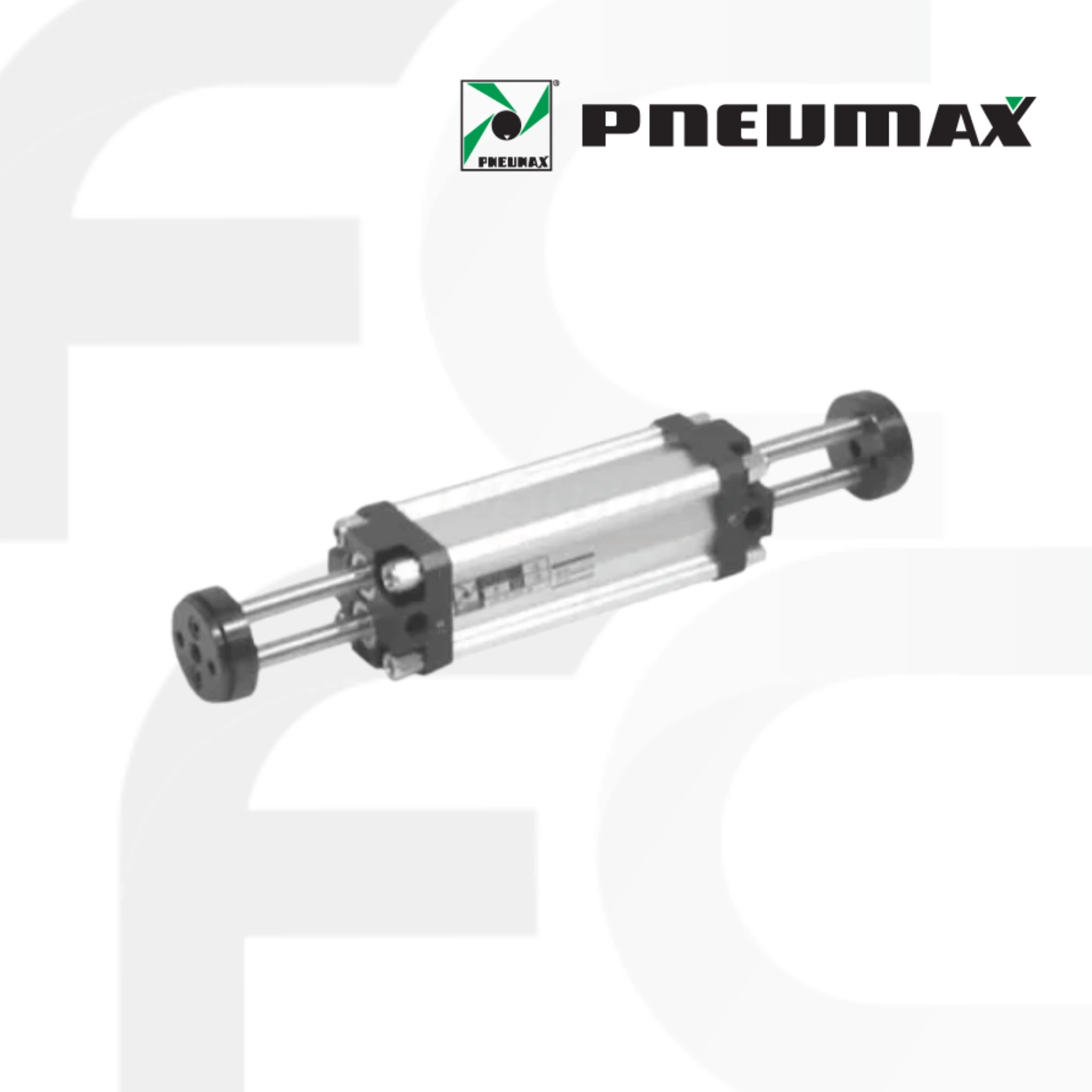

ข้อมูลจำเพาะทางเทคนิค (Technical Specification) ของ Pneumax SERIES 1325-1326 1345-1347 SERIES TWIN ROD CYLINDERS
กระบอกสูบแบบก้านคู่ พัฒนามาจากรุ่น 1320 ตามมาตรฐาน ISO 6431 (รุ่น 1325-1326 1345-1347) เหมาะสำหรับการใช้งานที่ต้องการให้ก้านลูกสูบไม่หมุนและทนต่อการงอ การติดตั้งกระบอกสูบโดยให้ก้านลูกสูบขนานกับแรงกระทำในแนวรัศมี ระยะชัก 1325 Ø.0
DOWNLOAD DATA SHEET
SERIES 1325-1326-1345-1347Construction characteristic , 1325.Ø.stroke.01
| Front cover | Anodised aluminium |
| Rear cover | UNI 5079 aluminium alloy casting |
| Rod | C43 chromed steel, stainless steel |
| Barrel | RA=0.3-0.5 anodised aluminium |
| Cushion bearings | Hard aluminium |
| Piston | Vulcanized rubber block on steel core with incorporated permanent magnet, or without magnet for non magnetic version (plus spacer). |
| Flange | Zinc plated steel |
| Rod seal | PUR |
| Other seals | NBR 80 shore rubbber |
| Cushioning adjustment screw | Nickel-plated steel |
Technical characteristics
| Fluid : | Filtered and lubricated air |
| Max. Pressure : | Max. 12 bar (air) – 20 bar (oil) |
| Operating temperature : |
|
| Working temperature : | -5°C – +70°C |
