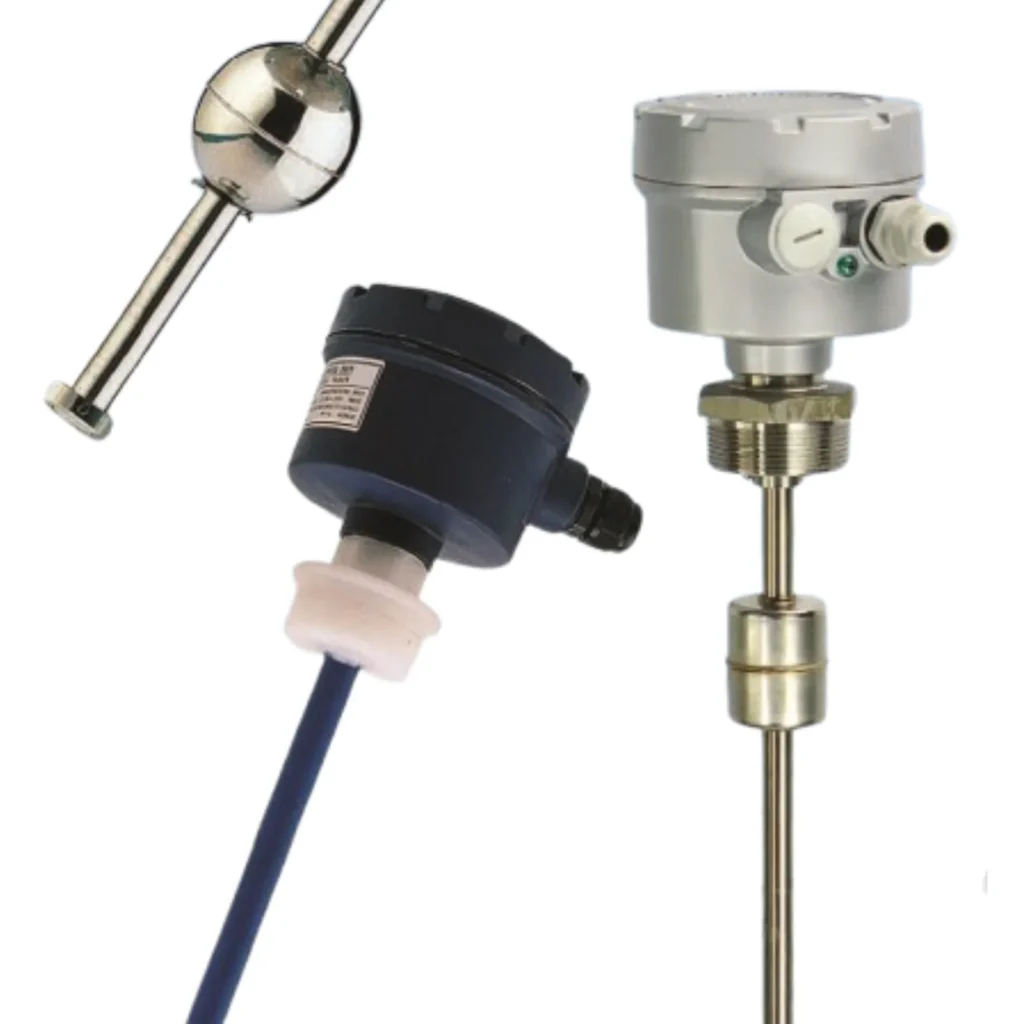

Magnetic Float Level Transmitter

เครื่องส่งสัญญาณระดับลูกลอยแม่เหล็กให้เอาต์พุตความต้านทาน 3 สายหรือสามารถติดตั้งเครื่องส่งสัญญาณระดับที่เหมาะสมเพื่อให้สัญญาณอะนาล็อก 4-20mA ที่ระบุระดับของเหลว

แกนนำการตรวจจับประกอบด้วยชุดรีดสวิตซ์ตลอดความยาวการวัดทั้งหมด การวางตำแหน่งของสวิตช์รีดจะทำให้มีความละเอียดในการวัดที่เป็นไปได้สองแบบ

หลักการทํางานของอุปกรณ์ส่งสัญญาณระดับลูกลอยแม่เหล็ก

เครื่องส่งสัญญาณระดับลูกลอยประกอบด้วยลูกลอยแม่เหล็ก, ท่อร้อยสายวัด, หน่วยสัญญาณ, หน่วยอิเล็กทรอนิกส์, กล่องรวมสัญญาณและชิ้นส่วนติดตั้ง

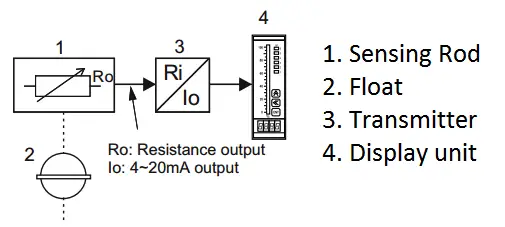

โดยทั่วไป ความถ่วงจําเพาะของลูกลอยแม่เหล็กจะน้อยกว่า 0.5 และสามารถลอยอยู่เหนือพื้นผิวของเหลวและเคลื่อนที่ขึ้นและลงไปตามท่อวัดได้ ท่อร้อยสายมีองค์ประกอบการวัดซึ่งสามารถแปลงสัญญาณระดับของเหลวที่วัดได้เป็นสัญญาณความต้านทานตามสัดส่วนกับการเปลี่ยนแปลงระดับของเหลวภายใต้อิทธิพลของแม่เหล็กภายนอกและแปลงหน่วยอิเล็กทรอนิกส์เป็น 4 ~ 20mA หรือเอาต์พุตสัญญาณมาตรฐานอื่นๆ

โครงสร้างของเครื่องส่งสัญญาณระดับลูกลอยแม่เหล็ก

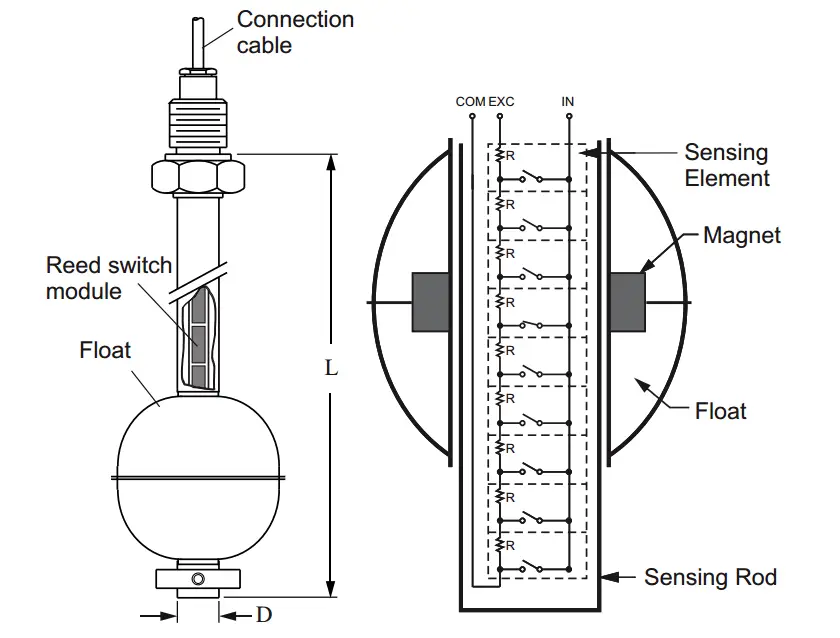

“เครื่องส่งสัญญาณระดับลูกลอยแม่เหล็ก” ประกอบด้วยลูกลอยและแท่งตรวจจับ (แสดงด้านล่าง) เมื่อลูกลอยถูกยกขึ้นหรือลดลงตามระดับของเหลวแท่งตรวจจับจะทําให้เกิดเอาต์พุตความต้านทานซึ่งเป็นสัดส่วนโดยตรงกับระดับของเหลว

เครื่องส่งสัญญาณระดับลูกลอยแม่เหล็กเป็นอุปกรณ์ที่แข็งแรงเชื่อถือได้และทนทานซึ่งใช้ได้กับอุตสาหกรรมส่วนใหญ่
